K8s Controller

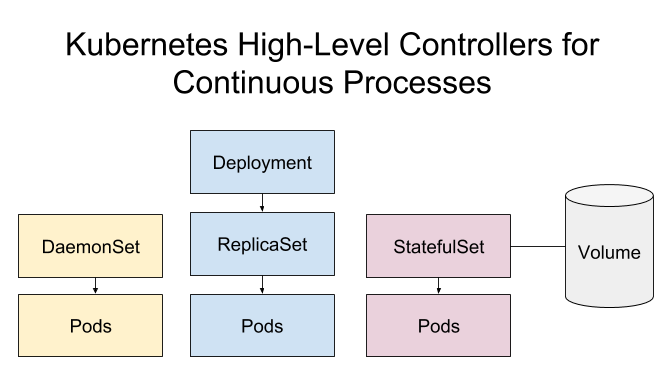

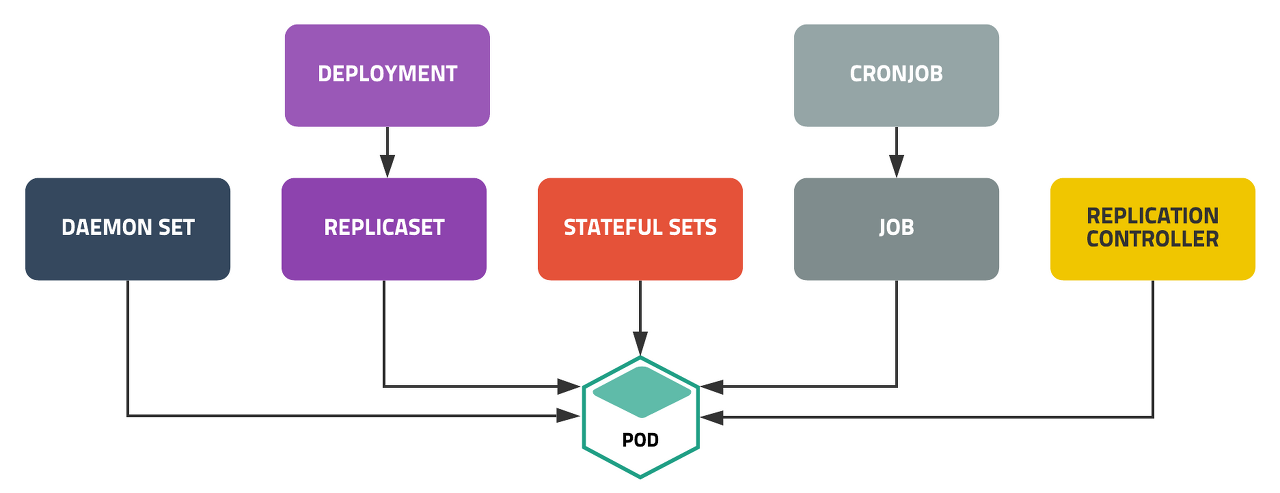

Controller이란?

• 특정 application을 운영하는데 있어서 pod의 개수를 보장하는 역할을 하는 컴포넌트



https://devops.com.vn/using-replica-set-and-daemon-set-deploying-managing-pod-in-k8s/

1. ReplicationController란?

• k8s 프로젝트 초장기부터 있었던 가장 기본적인 컨트롤러
• 지정한 숫자만큼의 Pod의 개수를 보장하며 파드 집합의 실행을 안정적으로 보장하기 위한 컴포넌트
  • 현재 구동중인 Pod 개수가 요구된 pod 개수보다 부족한경우 template를 이용하여 pod를 생성
  • 요구된 pod의 수 보다 현재 구동중인 pod가 많다면 최근에 생성된 pod를 삭제
  • 기본구성
    • selector
      • Controller는 오직 selector만을 기준으로만 동작한다
    • replicas
      • Pod의 개수를 보장
    • template
      • RC는 pod 생성/삭제에 대해서 해당 template를 참조한다
• 현재는 비슷한 역할을 수행하는 ReplicaSet을 사용하는 추세



ReplicationController Test

apiVersion: v1
kind: ReplicationController
metadata:
  name: rc-nginx
spec:
  replicas: 3
  selector:
    app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:  #해당 labels는 반드시 상단의 selector의 값들을 전부 포함해야한다.
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

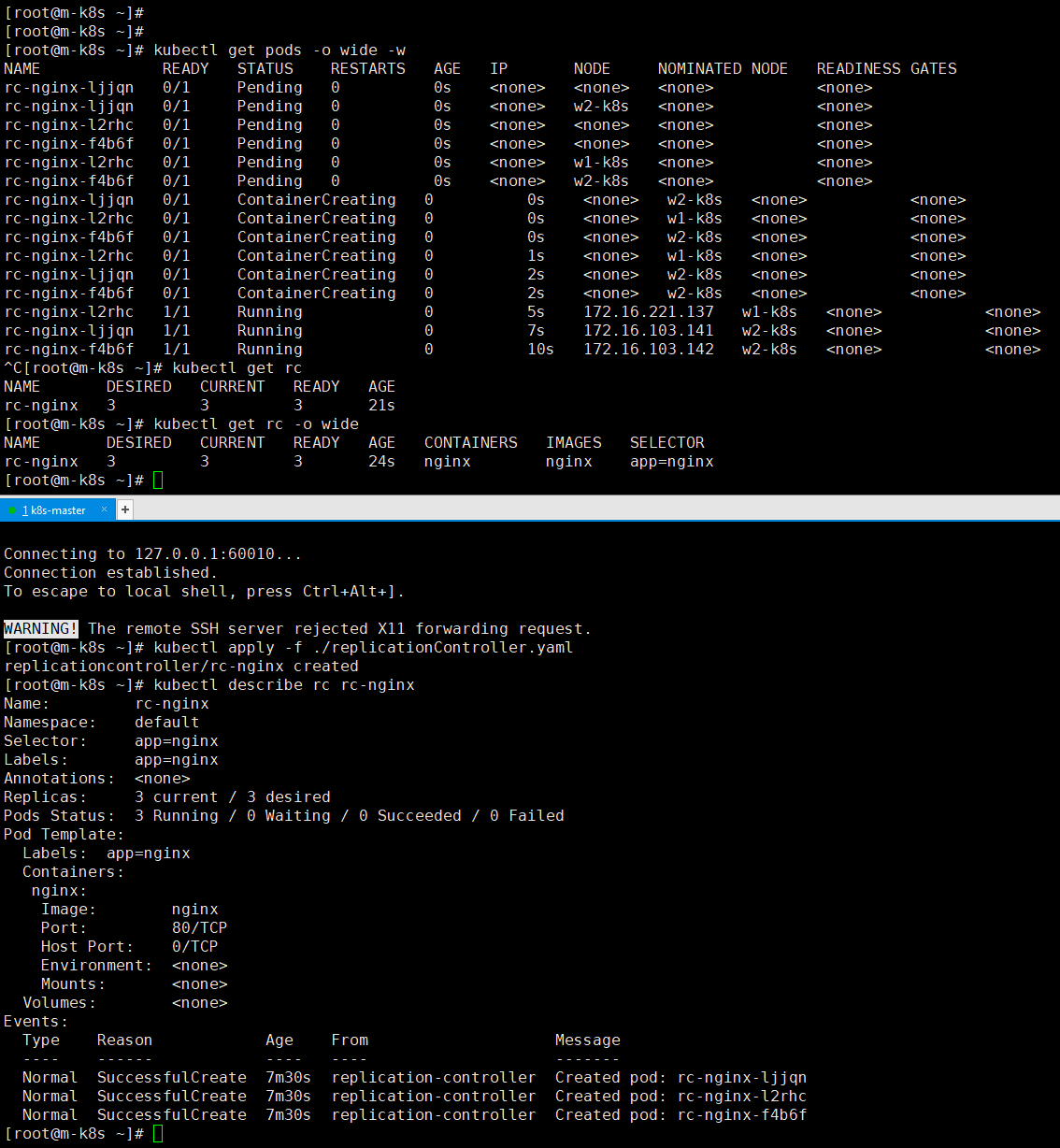

• # kubectl apply -f ./replicationController.yaml
• # kubectl describe rc rc-nginx
• 현재 Replicas의 current와 disired가 같다면 pod를 추가 할 수 없다

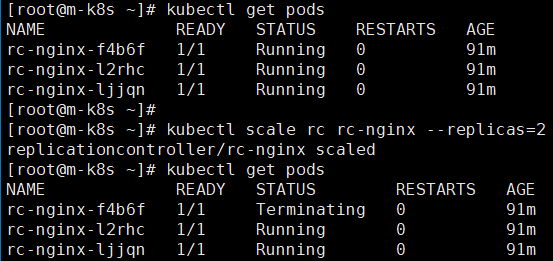

scale in

• # kubectl scale rc rc-nginx --replicas=2



scale out

• # kubectl scale rc http-go --replicas=5

• pod의 label 확인
  • # kubectl get pods --show-labels

2. ReplicaSet이란?

• ReplicationController와 같은 역할을 수행하는 컨트롤러
• selector를 통해서 ReplicationController보다 다양한 표현이 가능하다
• ReplicationController와 동일하게 selector만을 기준으로 pod를 관리한다

ReplicationController.yaml	ReplicaSet.yaml
apiVersion: v1 kind: ReplicationController metadata: name: rc-nginx spec: replicas: 3 selector: app: nginx note: "12" abc: "2" template: metadata: name: nginx-pod labels: app: nginx note: "12" abc: "2" test: test spec: containers: - name: nginx image: nginx ports: - containerPort: 80	apiVersion: apps/v1 kind: ReplicaSet metadata: name: rs-nginx spec: replicas: 3 selector: matchLabels: app: nginx note: "12" abc: "2" template: metadata: name: nginx-pod labels: app: nginx note: "12" abc: "2" test: test spec: containers: - name: nginx image: nginx ports: - containerPort: 80

matchExpressions 연산자	설명
In	key와 values를 지정하여 동일한 key, value가 일치하는 Pod 매칭
NotIn	Key는 일치하고 value는 일치하지 않는 Pod 매칭
Exists	key에 맞는 label의 Pod 매칭
DoesNotExist	Key와 다른 label의 Pod 매칭

matchExpressions	In	Exists
표현	spec: replicas: 3 selector:   matchExpressions: - {key: version, operator: In, values: ["1.14",1.15]}	spec: replicas: 3 selector:   matchExpressions: - {key: version, operator: Exists}
설명	key가 version이면서 해당값이 1.14이거나 1.15인 경우에만 Pod 매칭	key가 version이 존재하는 pod 매칭

matchExpressions	NotIn	DoesNotExist
표현	spec: replicas: 3 selector:   matchExpressions: - {key: version, operator: NotIn, values: ["1.14",1.15]}	spec: replicas: 3 selector:   matchExpressions: - {key: version, operator: Exists}
설명	key가 version이면서 해당값이 1.14이거나 1.15인 아닌 경우에만 Pod 매칭	key가 version이 존재하는 않는 pod 매칭



ReplicaSet Test

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: rs-nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
      test: test
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

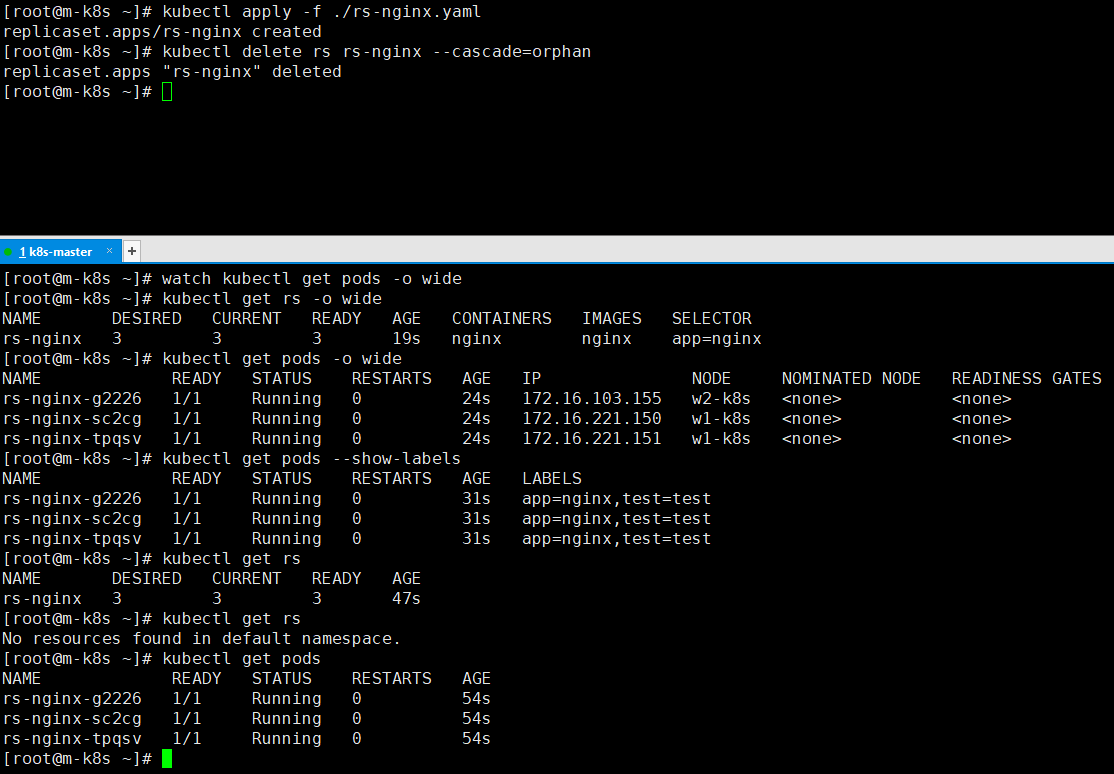

• # kubectl apply -f ./rs-nginx.yaml
• # kubectl scale rs rs-nginx --replicas=2
  • scale in
• # kubectl delete rs rs-nginx --cascade=orphan
  • 현재 구동중인 pod는 삭제하지 않고 rs만 삭제

3. Deployment란?

• stateless 앱을 배포하기 위해서 사용하는 가장 기본적인 컨트롤러
• ReplicaSet을 관리하여 앱 배포를 세밀하게 관리한다
• 단순 실행시켜야하는 pod를 유지하는것 뿐만 아니라 롤링 업데이트(Rolling Update) & Rolling Back 지원
• Rolling Update
  • pod 인스턴스를 점진적으로 새로운 것으로 업데이트하여 디플로이먼트 업데이트가 서비스 중단 없이 이루어 질 수 있도록 한다

ReplicaSet.yaml	Deployment.yaml
apiVersion: apps/v1 kind: ReplicaSet metadata: name: rs-nginx spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: name: nginx-pod labels: app: nginx test: test spec: containers: - name: nginx image: nginx ports: - containerPort: 80	apiVersion: apps/v1 kind: Deployment metadata: name: deployment-nginx spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: name: nginx-pod labels: app: nginx test: test spec: containers: - name: nginx image: nginx ports: - containerPort: 80



Deployment Test

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

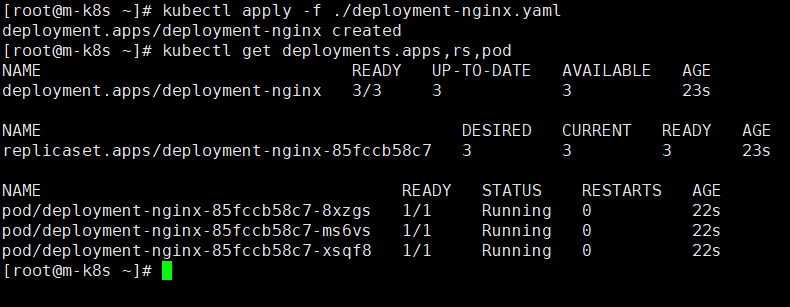

• delpoyment -> rsplicaSet -> pod 생성
• # kubectl apply -f ./deployment-nginx.yaml
• # kubectl get deployments.apps,rs,pod



Rolling Update

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
        test: test_branch
    spec:
      containers:
      - name: webserver
        image: nginx:1.14
        ports:
        - containerPort: 80

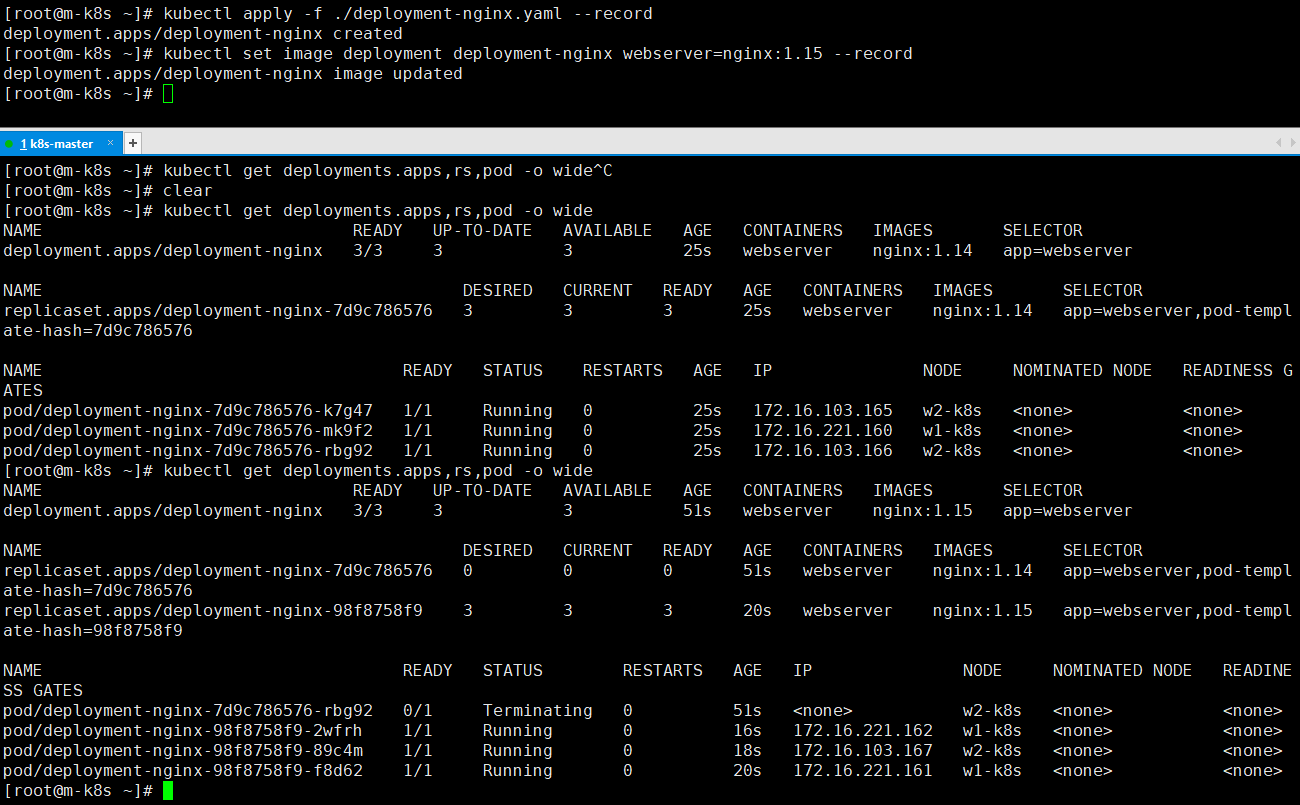

deployment로 생성한 pod의 nginx 버전변경

• # kubectl apply -f ./deployment-nginx.yaml --record
• # kubectl set image deployment deployment-nginx webserver=nginx:1.15 --record

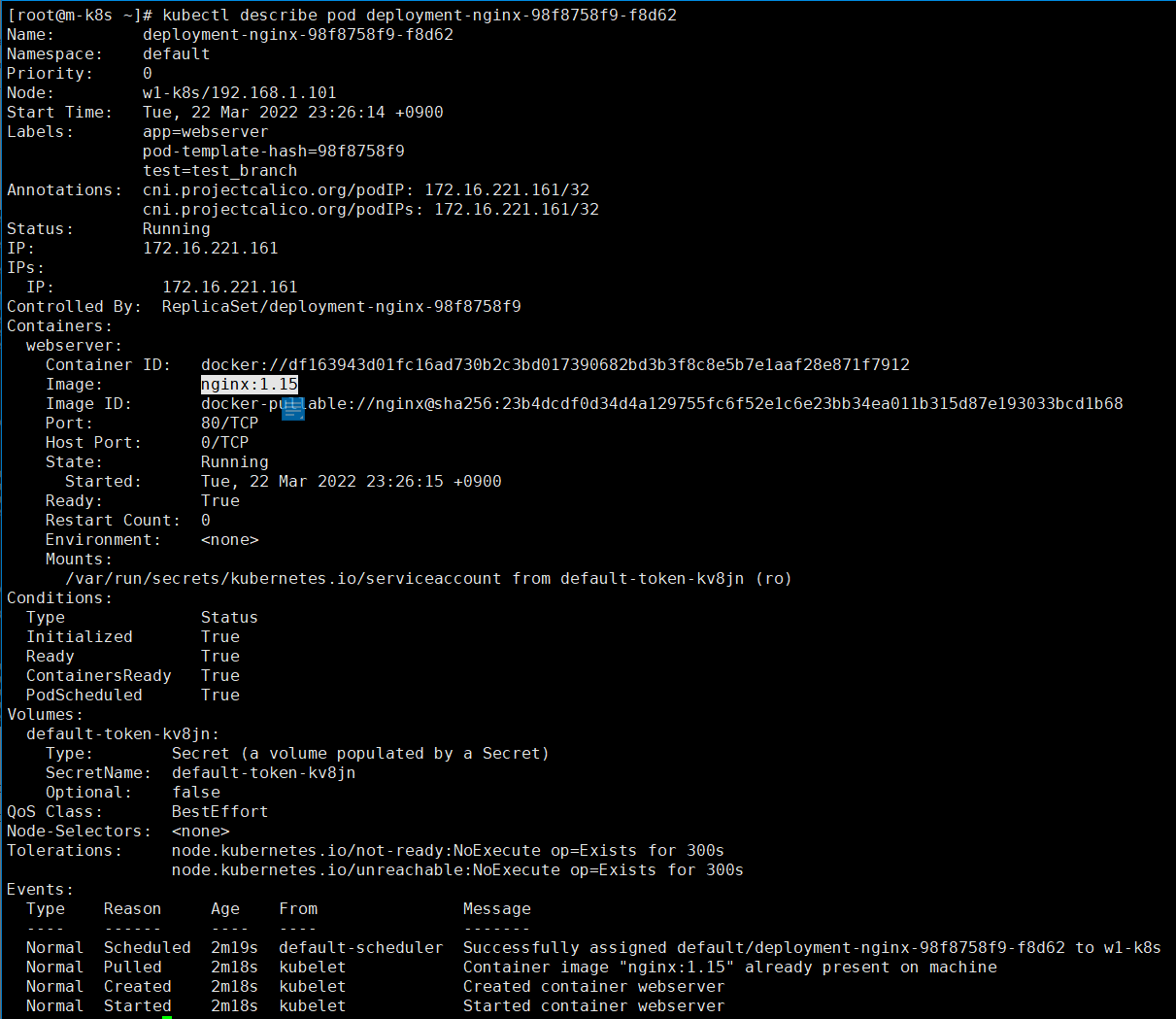

구동중인 pod container의 버전확인

• pod 버전 update 확인

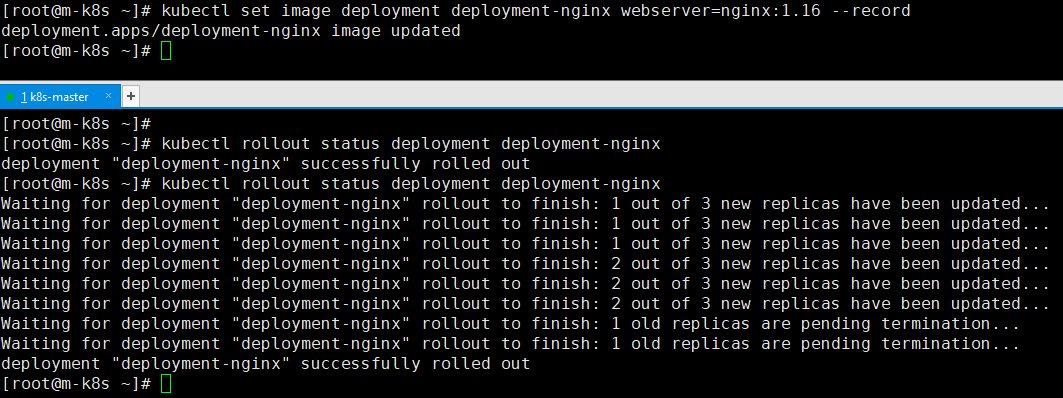

rollout 실행

• # kubectl rollout status deployment deployment-nginx
  • rolling update 동작확인
• # kubectl rollout pause deployment deployment-nginx
  • rolling update 중단
• # kubectl rollout status deployment deployment-nginx

  • rolling update 다시시작

• # kubectl rollout history deployment deployment-nginx
  • rolling update history 확인
    • default값은 최대 10개



apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
  kubernetes.io/change-cause: version 1.14
spec:
  progressDeadlineSeconds: 600
  revisionHistoryLimit: 10
  strategy:
    rollingUpdate:
      maxSurge: 50%
      maxUnavailable: 25%
    type: RollingUpdatae
  replicas: 3
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
        test: test_branch
    spec:
      containers:
      - name: webserver
        image: nginx:1.14
        ports:
        - containerPort: 80



Rolling update 전략	의미
progressDeadlineSeconds	deployment 진행 중 실패했을경우, 실패했을때까지의 대기시간(default: 600초)
revisionHistoryLimit	rolling update command history 저장 개수(default :10개)
maxSurge	업데이트 진행 중 최대로 생성할 수 있는 pod 수(default: 25%) 예시: maxSurge: 50% - 현재 replicas 3개 기준(1.5(50%) = 2) 3+2(반올림)--> 업데이트 중 최대 pod 5개까지 생성 가능
maxUnavailable	업데이트 진행 중 사용 할 수 없는 최대 pod 수(default: 25%) - 75% pod는 항상 가용중임을 의미
annotations:	annotations: kubernetes.io/change-cause: version 1.15 ... spec: containers: - name: webserver image: nginx:1.15
	annotations: kubernetes.io/change-cause: version 1.16 ... spec: containers: - name: webserver image: nginx:1.16
	annotations: kubernetes.io/change-cause: version 1.17 ... spec: containers: - name: webserver image: nginx:1.17
	- annotations를 추가하여 rollout history에 Change-cause 정보를 변경 할 수 있다 - Rolling update는 container의 이미지변경시에 적용된다

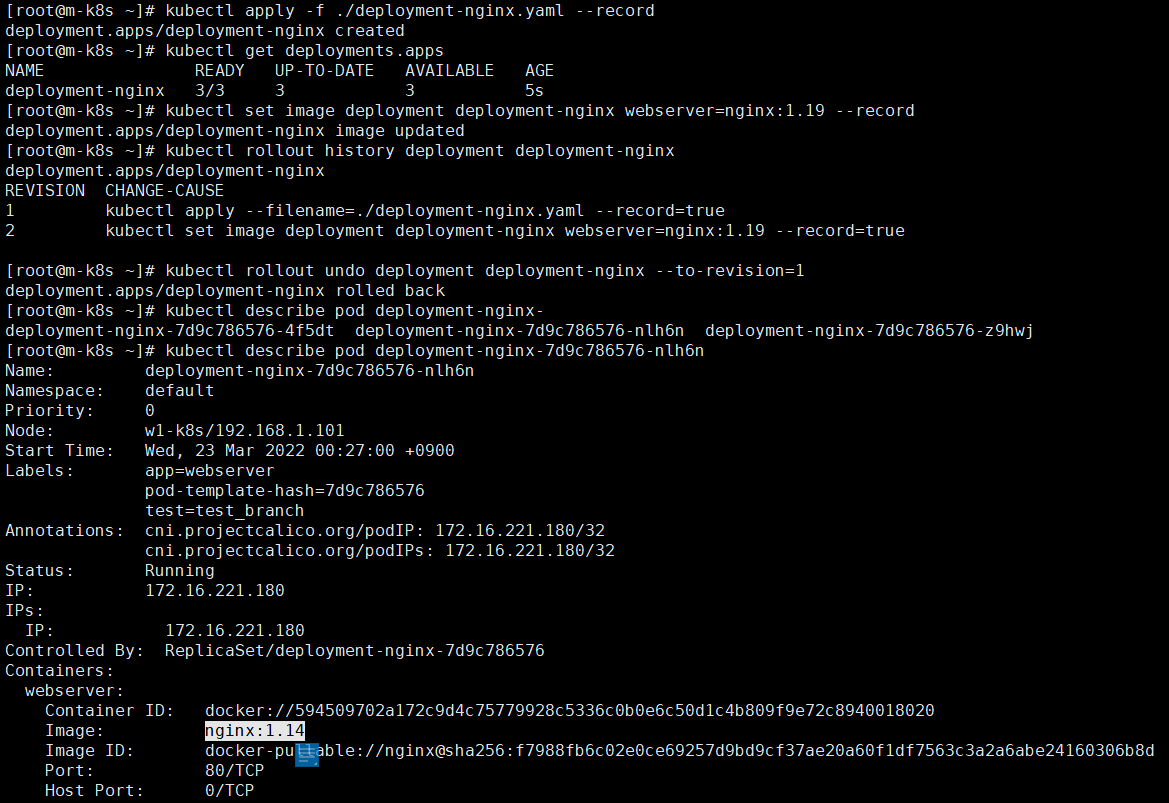

Rollback

1.19로 update한 nginx container를 nginx 1.14로 rollback

• # kubectl rollout undo deployment deployment-nginx --to-revision=1
  • --to-revision 생략시 바로 전단계로 rollback

• rollback 이후 rollout history의 1번이 삭제되고 3번으로 변경

4. DaemonSet이란?

• 전체 노드에서 Pod가 한 개씩 실행하도록 보장하는 컴포넌트
• 클러스터 전체 노드에 특정 Pod를 실행할 때 사용
• 클러스터에 노드가 추가되면 DaemonSet이 해당 노드에 Pod 실행
• 노드가 클러스터에서 빠지면 해당 노드의 Pod는 사라짐
• 사용 케이스
  • 로그수집기
  • 모니터링 에이전트



DaemonSet Test

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: daemonset-nginx
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx-container
        image: nginx
        ports:
        - containerPort: 80



daemonSet 생성

• 현재 Ready 중인 w1-k8s node와 w2-k8s node에 각각 1개의 pod가 생성된다

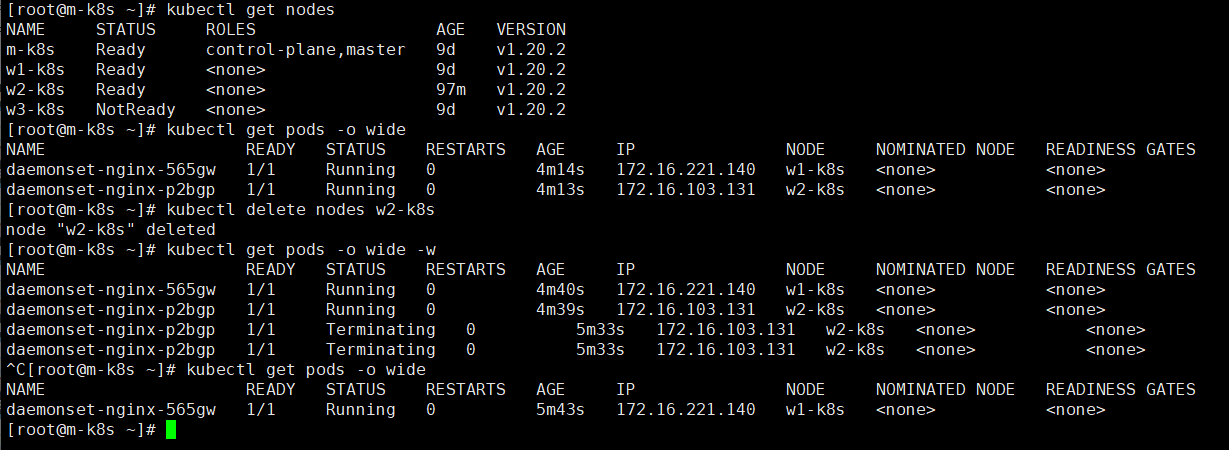

node 삭제 후 해당 node의 daemonSet pod 삭제 확인

• # kubectl delete nodes w2-k8s
  • w2-k8s node 삭제
• 일정시간 경과 후 w2-k8s에서 구동중이던 daemonSet pod가 삭제됨을 확인



node추가 시 daemonSet pod 자동 생성 확인

• 현재 w2-k8s node가 없는 상황 -> daemonSet pod는 w1-k8s에만 구동중이다
• w2-k8s node를 join하여 w2-k8s node에 daemonSet pod가 자동 생성됨을 확인해보자
  • 준비사항
    • api server ip/port
      • # kubectl config view | grep server
    • token
      • # kubeadmon token list로 확인
        • 만약 token 값이 없으면 생성한다.
          • # kubeadm token create --tth 시간
    • Hash값
      • # openssl x509 -pubkey -in /etc/kubernetes/pki/ca.crt | openssl rsa -pubin -outform der 2>/dev/null | openssl dgst -sha256 -hex | sed 's/^.* //'

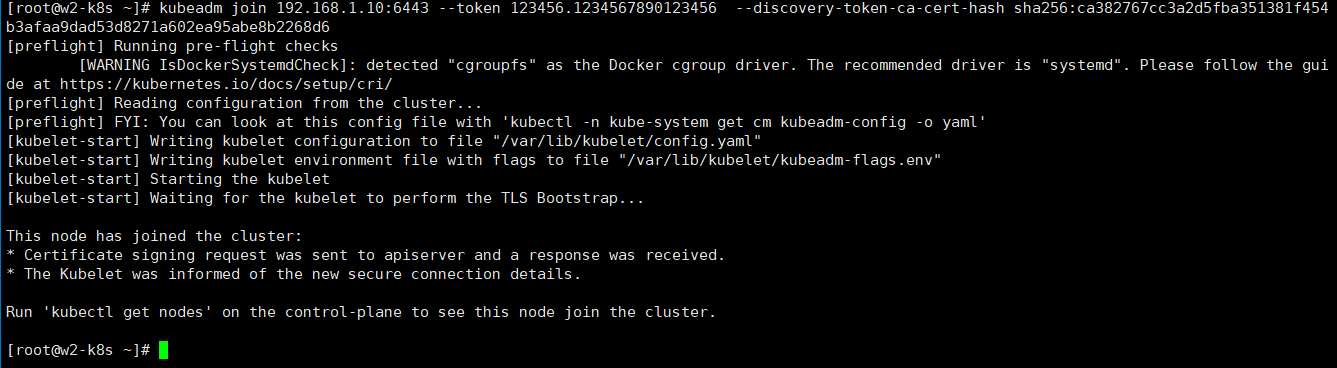

node join

• kubeadm join <Kubernetes API Server:PORT> --token <2. Token 값> --discovery-token-ca-cert-hash sha256: Hash 값
  • # kubeadm join 192.168.1.10:6443 --token 123456.1234567890123456  --discovery-token-ca-cert-hash sha256:ca382767cc3a2d5fba351381f454b3afaa9dad53d8271a602ea95abe8b2268d6

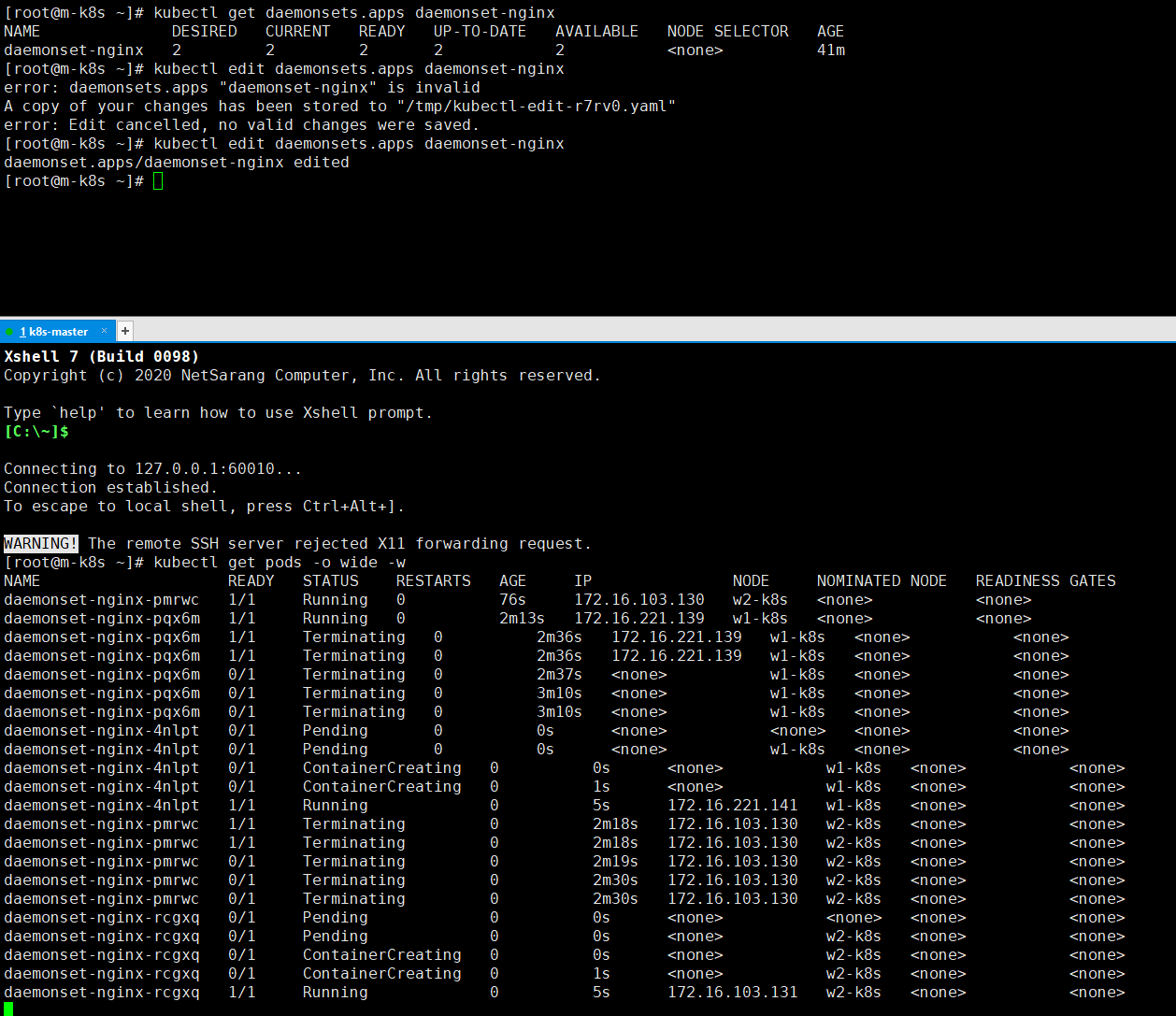

DaemonSet Rolling-Update

daemonSet의 이미지 버전변경

• # kubectl edit daemonsets.apps daemonset-nginx
  • edit를 통해서 container의 이미지 버전변경
• 기존에 구동중인 daemonSet Pod가 terminate -> Running됨을 확인
• Rollback
  • # kubectl rollout undo daemonset daemonset-nginx

StatefulSet이란?

• Pod의 상태를 유지해주는 역할을 하는 컴포넌트
  • 특정 데이터를 볼륨에 저장한 후 Pod를 재시작하였을때 해당 데이터를 유지할 수 있게 한다
• Pod 재시작 시 pod의 이름을 유지시킬 수 있다
• 여러 Pod 사이의 순서를 지정하여 실행되게 할 수 있다

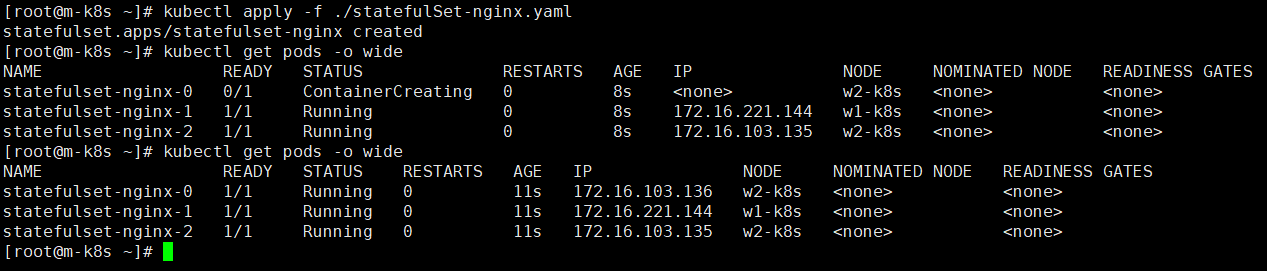

StatefulSet test

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: statefulset-nginx
spec:
  replicas: 3
  serviceName: statefulset-nginx-service
#  podManagementPolicy: OrderedReady  순차적으로 pod 생성
#  podManagementPolicy: Parallel 병렬적으로 pod 생성
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx-container
        image: nginx
        ports:
        - containerPort: 80



•  scale out 수행 시
  • # kubectl scale statefulset statefulset-nginx --replicas=5

    • statefulset-nginx-3, statefulset-nginx-4가 생성
• scale in 수행 시
  • # kubectl scale statefulset statefulset-nginx --replicas=2
    • statefulset-nginx-2, statefulset-nginx-3, statefulset-nginx-4가 삭제

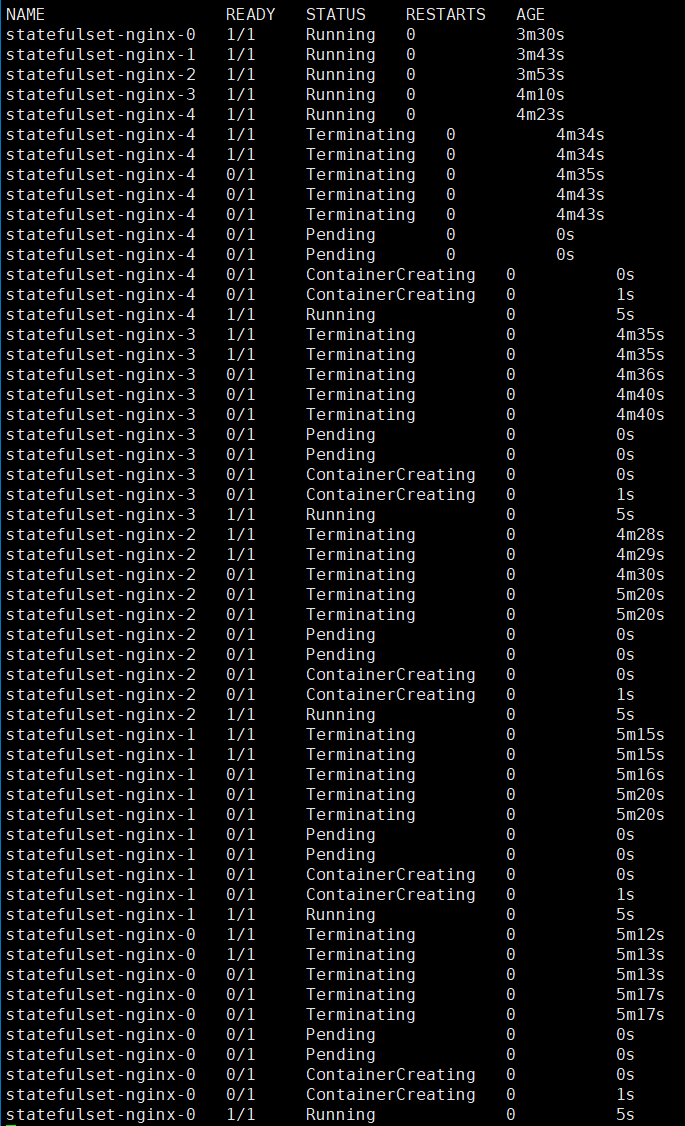

Rolling-Update

• # kubectl edit statefulsets.apps statefulset-nginx

  • rolling-update는 pod이름의 역순으로 Terminating -> Running 수행한다



rollback



• # kubectl rollout undo statefulset statefulset-nginx
  • rollback은 pod이름의 역순으로 Terminating -> Running 수행한다

Job이란?

• 실행된 후 종료해야하는 성격의 작업을 실행시킬 때 사용하는 컴포넌트
  • Batch 성 작업에 용이
    • 비정상 종료 -> 다시실행
    • 정상 종료 -> 완료

Job Test

apiVersion: batch/v1
kind: Job
metadata:
  name: job-test
spec:
#  completions: 5  //정상적으로 실행 종료되어야하는 pod 개수 지정
#  parallelism: 2  //동시에 수행되는 pod 개수 지정
#  activeDeadlineSeconds: 5  //정상적으로 종료되는 시간 지정
  template:
    spec:
      containers:
      - name: ubuntu-container
        image: ubuntu
        command: ["bash"]
        args:
        - "-c"
        - echo "job test"; sleep 50; echo "'end'"
      restartPolicy: Never # //비정상 종료시 pod를 재시작
 #     restartPolicy: OnFailure  //비정상 종료시 container를 재시작
 #  backoffLimit: 3  //restartPolicy가 OnFailure인 경우 3번까지 container를 재시작

• completed된 pod는 재시작되지 않고 Pod가 정상적으로 실행돼 종료됐음을 의미하는 Completed 상태가 된다

CronJob이란?

• Job을 시간을 기준으로 관리하는 컴포넌트
• CronJob Schedule

매월 1일 1시 15분에 수행
주중: 요일 = 1-5
주말: 요일 = 0,6

*/10 * * * * = 10분마다 한번씩 수행
* * 1,3,5,6 * * = 매월 1, 3, 5, 6일에 한번 수행

CronJob Test

apiVersion: batch/v1beta1
kind: CronJob
metadata:
  name: cronjob-test
spec:
  schedule: "14 * * * *"
  startingDeadlineSeconds: 500 //지정된 시간에 job이 실행되지 못한경우 설정한 시간까지 지나면 cronjob을 실행하지 않도록 지정
  # concurrencyPoilcy: Allow  //job 여러개를 동시에 실행(default)
  # concurrencyPoilcy: Forbid // job을 동시에 실행하지 않고 기다림(처음 실행된 작업이 끝난 후 실행)
  jobTemplate:
    spec:
      template:
        spec:
          containers:
          - name: ubuntu-container
            image: ubuntu
            command: ["bashs"]
            args:
            - "-c"
            - echo "job test"; sleep 3; echo "'end'"
          restartPolicy: Never
#    backoffLimit: 3
