디렉토리내의 json 파일 중 "system_user"와 find me라는 단어가 포함된 파일들을 찾아서 이동시키는 스크립트

#!/bin/bash

RESULT=(`find ./ -name "*.json" | xargs grep -l "\"system_user\"" | xargs grep -l "find me"`)
backup_dir="/var/log/backup"
for elem in "${RESULT[@]}"
do
	mv $elem "${backup_dir}"
done

#! /bin/bash

echo ===========================START============================
echo start time: `date`
USER="guest"
PW="pass" #보안확인 필요
IP="10.100.3.10"
echo "backup server IP: " $IP
conditionFile="/var/log/dataBackup_*.log"
ls $conditionFile
if [[ ! "$?" -eq 0 ]]; then
	echo "conditionFile not exists"
    echo end time: `date`
    exit 0
fi

echo "wating for 5 sec..."
sleep 5

expect << EOL

set time -1
spawn rsync -ahvz --include=*.log* --exclude=* /var/log/ ${USER}@${IP}:/var/log/
# /var/log/ 하위에 .log 포맷만 대상으로 처리
expect "password:"
send "${PW}\n"
expect "]#"

set time -1
spawn rsync -ahvz --exclude=exclusive_dir /var/log/file_data/ ${USER}@${IP}:/var/log/file_data/
# /var/log/file_data/ 하위에 exclusive_dir이라는 디렉토리는 제외하고 대상 처리
expect "password:"
send "${PW}\n"
expect "]#"

EOL

backup_dirs=(
"/var/log/backup"
"/var/log/file_data_backup"
)

for elem in "${backup_dirs[@]}"
do
	if [ ! -d #elem ]; then
    	mkdir $elem
        echo mkdir $elem
    fi
done

mv /var/log/*.log "${backup_dirs[0]}"
sleep 1
mv /var/log/file_data/* "${backup_dirs[1]}"

echo end_time: `date`
echo ===========================END============================

백업 서버로 로그파일을 백업하는 스크립트

테스트 내용: Application 실행 시 custom Annotation이 붙은 메소드만 호출하는 방법

springboot version : 2.3.12.RELEASE

spring-framework version: 5.2.15.RELEASE

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.example</groupId>
    <artifactId>security</artifactId>
    <version>1.0-SNAPSHOT</version>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.12.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <version>1.18.24</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>
    </dependencies>
</project>

@Component
public class First {

    private void invoker() {
        System.out.println("First class invoker method call");
    }
}

@Component
public class Second {
    @MyAnnotation
    private void invoker() {
        System.out.println("second class invoker method call");
    }
}

@Component
public class Third {
    @MyAnnotation
    private void invoker() {
        System.out.println("Third class invoker method call");
    }
}

//호출될 클래스 및 메소드

import java.lang.annotation.ElementType;
import java.lang.annotation.Retention;
import java.lang.annotation.RetentionPolicy;
import java.lang.annotation.Target;

//annotation 정의
@Target(ElementType.METHOD)
@Retention(RetentionPolicy.RUNTIME)
public @interface MyAnnotation {
}

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.ApplicationArguments;
import org.springframework.boot.ApplicationRunner;
import org.springframework.boot.SpringBootVersion;
import org.springframework.boot.web.servlet.context.AnnotationConfigServletWebServerApplicationContext;
import org.springframework.core.SpringVersion;
import org.springframework.stereotype.Component;

import java.lang.annotation.Annotation;
import java.lang.reflect.InvocationTargetException;
import java.lang.reflect.Method;

@Component
public class AppRunner implements ApplicationRunner {

   // @Autowired
    //private AnnotationConfigApplicationContext context; //일반 application 인 경우

    @Autowired
    private AnnotationConfigServletWebServerApplicationContext context; //web application 인 경우

	//private final Logger logger = LoggerFactory.getLogger(this.getClass());

    public void run(ApplicationArguments args) {
        System.out.println(
                SpringVersion.getVersion());
        System.out.println(SpringBootVersion.getVersion());

        String[] beanDefinitionNames = context.getBeanDefinitionNames();
        for (String beanDefinitionName : beanDefinitionNames) {
            Object bean = context.getBean(beanDefinitionName);
            Method[] declaredMethods = bean.getClass().getDeclaredMethods();
            for (Method declaredMethod : declaredMethods) {
                Annotation[] annotations = declaredMethod.getAnnotations();
                for (Annotation annotation : annotations) {
                    if (annotation instanceof MyAnnotation) {
                        System.out.println("beanName: " + beanDefinitionName);
                        declaredMethod.setAccessible(true);
                        try {
                            System.out.println(declaredMethod.getName());
                            System.out.println("class name: " + bean.getClass().getName());
                            declaredMethod.invoke(bean);
                        } catch (IllegalAccessException e) {
                            System.out.println("can not access method " + declaredMethod.getName());
                            System.out.println(e.getMessage());
                        } catch (InvocationTargetException e) {
                            System.out.println(e.getMessage());
                        }
                    }
                }
            }
        }
    }
}
//application 구동 후 run 메소드 실행

import org.springframework.boot.SpringApplication;
import org.springframework.boot.WebApplicationType;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class App {
    public static void main(String[] args) {
        SpringApplication app = new SpringApplication(App.class);
        app.setWebApplicationType(WebApplicationType.SERVLET);
        app.run(args);
    }
}

//메인 메소드

@MyAnnotation가 붙은 Second, Third Class의 invoker 메소드만 호출됨을 확인

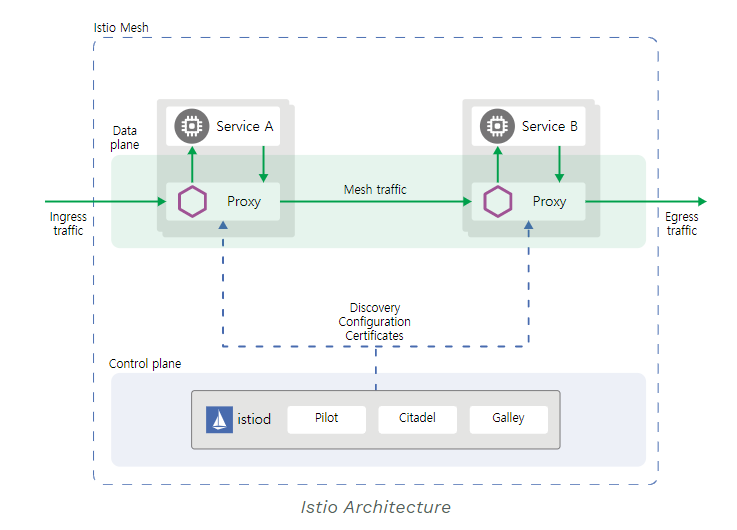

Istio?

istio.io/

• 다수의 컨테이너가 동작하는 서비스 메시같은 환경에서 각각의 컨테이너의 트래픽을 관찰하고 정상 동작하는지를 모니터링하는 도구
  • Pod안에 Proxy를 배치하여 Container에서 구동하는 Application이 Proxy를 통해 통신

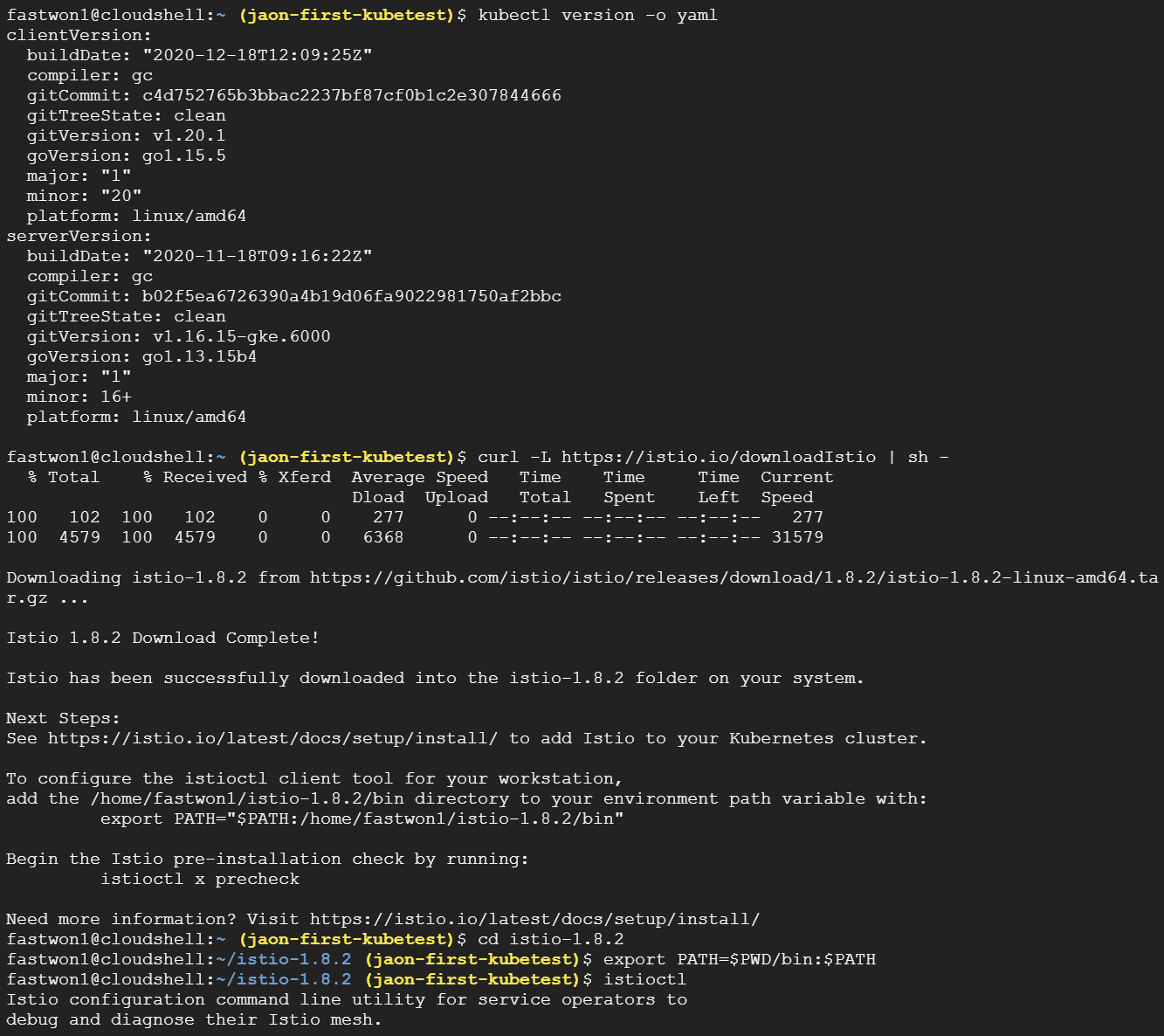

 istio 설치

istio.io/latest/docs/setup/getting-started/

• # curl -L https://istio.io/downloadIstio | sh -
• # cd istio-1.8.2
• # export PATH=$PWD/bin:$PATH

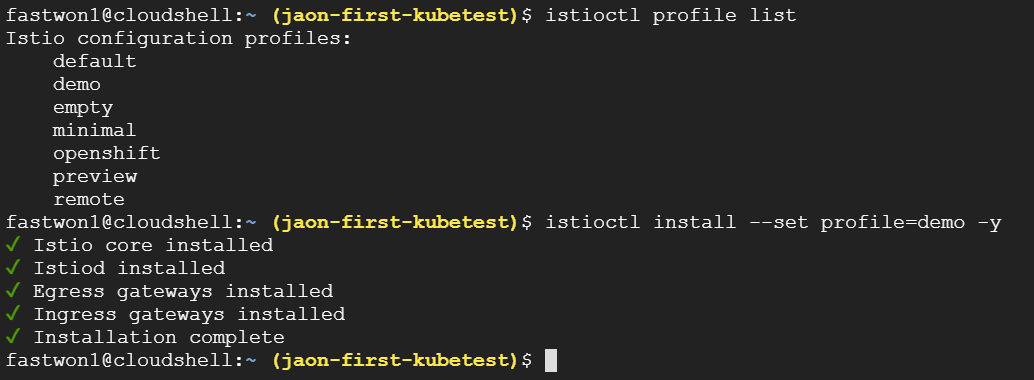

• # istioctl profile list
• # istioctl install --set profile=demo -y

  • demo 버전설치

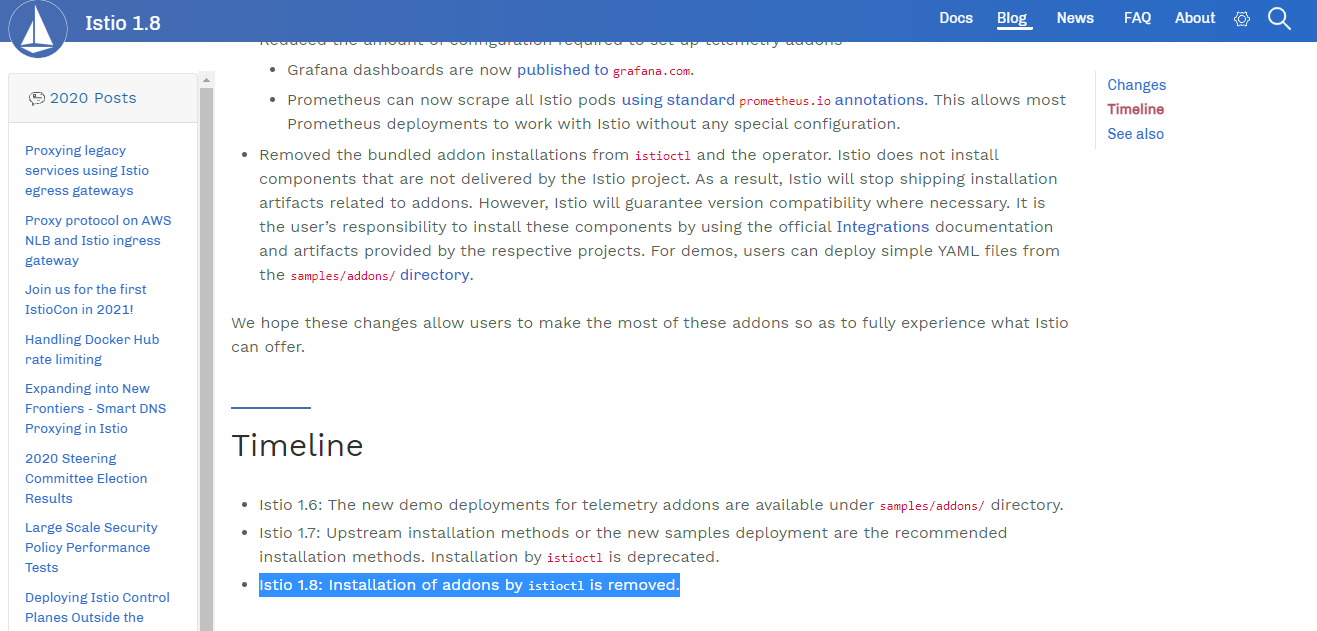

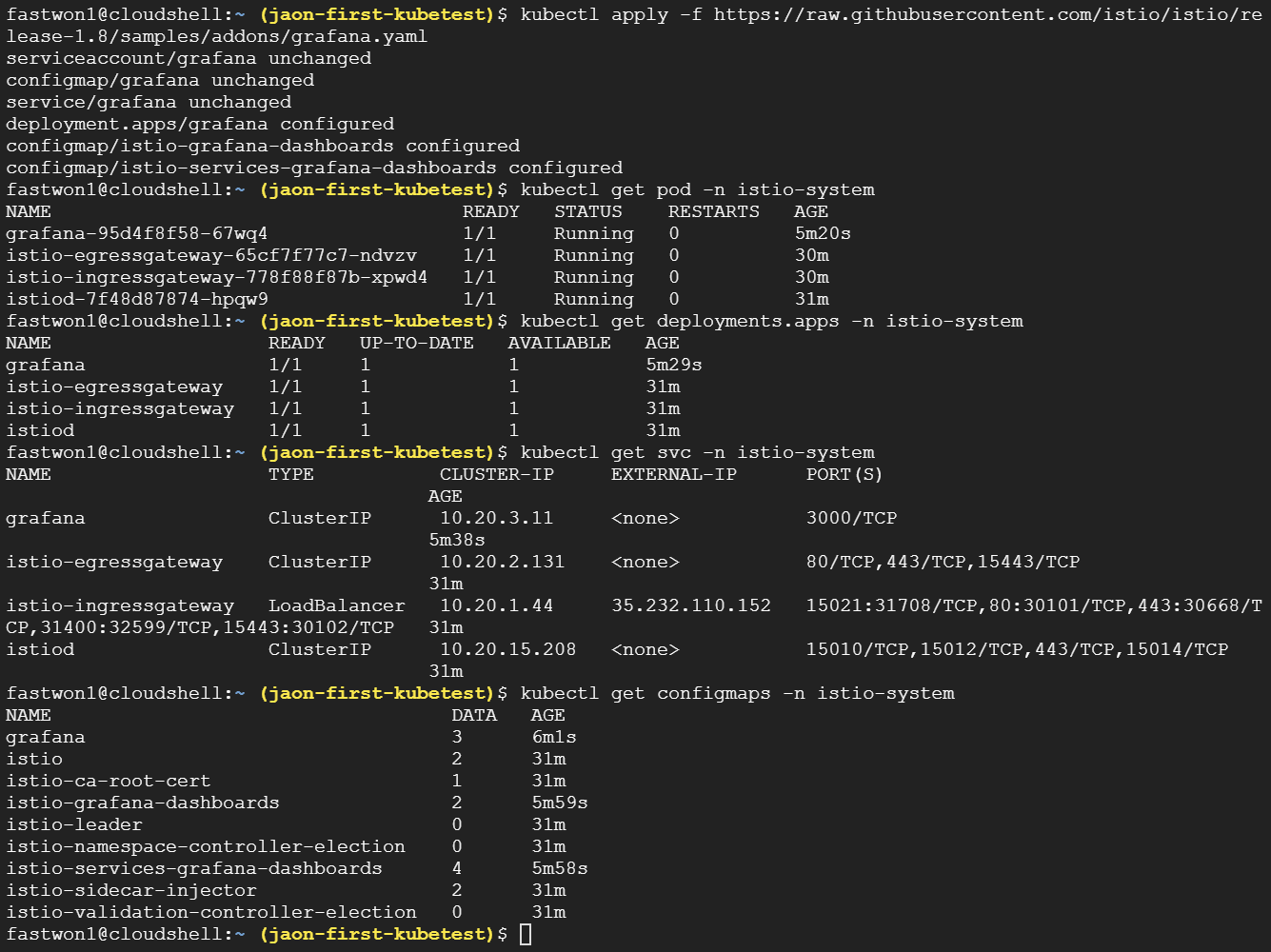

기존에 istioctl로 컴포넌트를 addon하던 기능이 1.8버전에서는 deprecated되었다

• kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.8/samples/addons/grafana.yaml
• kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.8/samples/addons/kiali.yaml
•

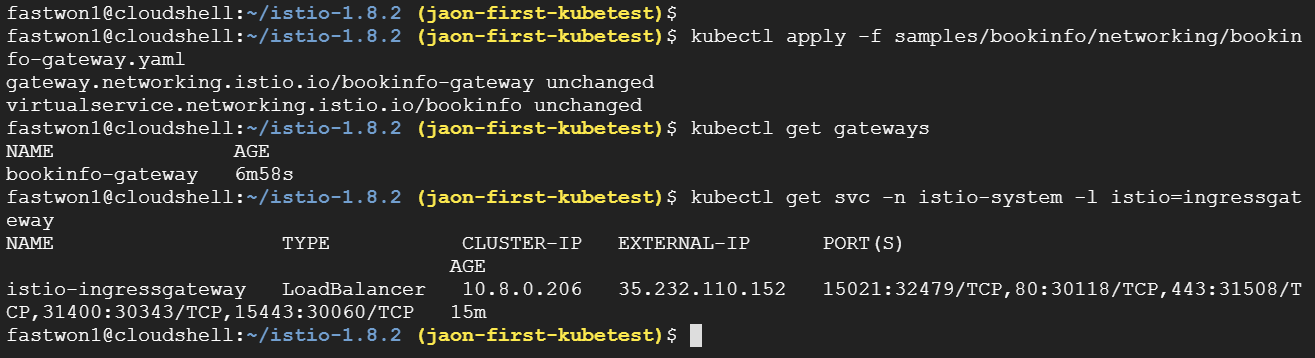

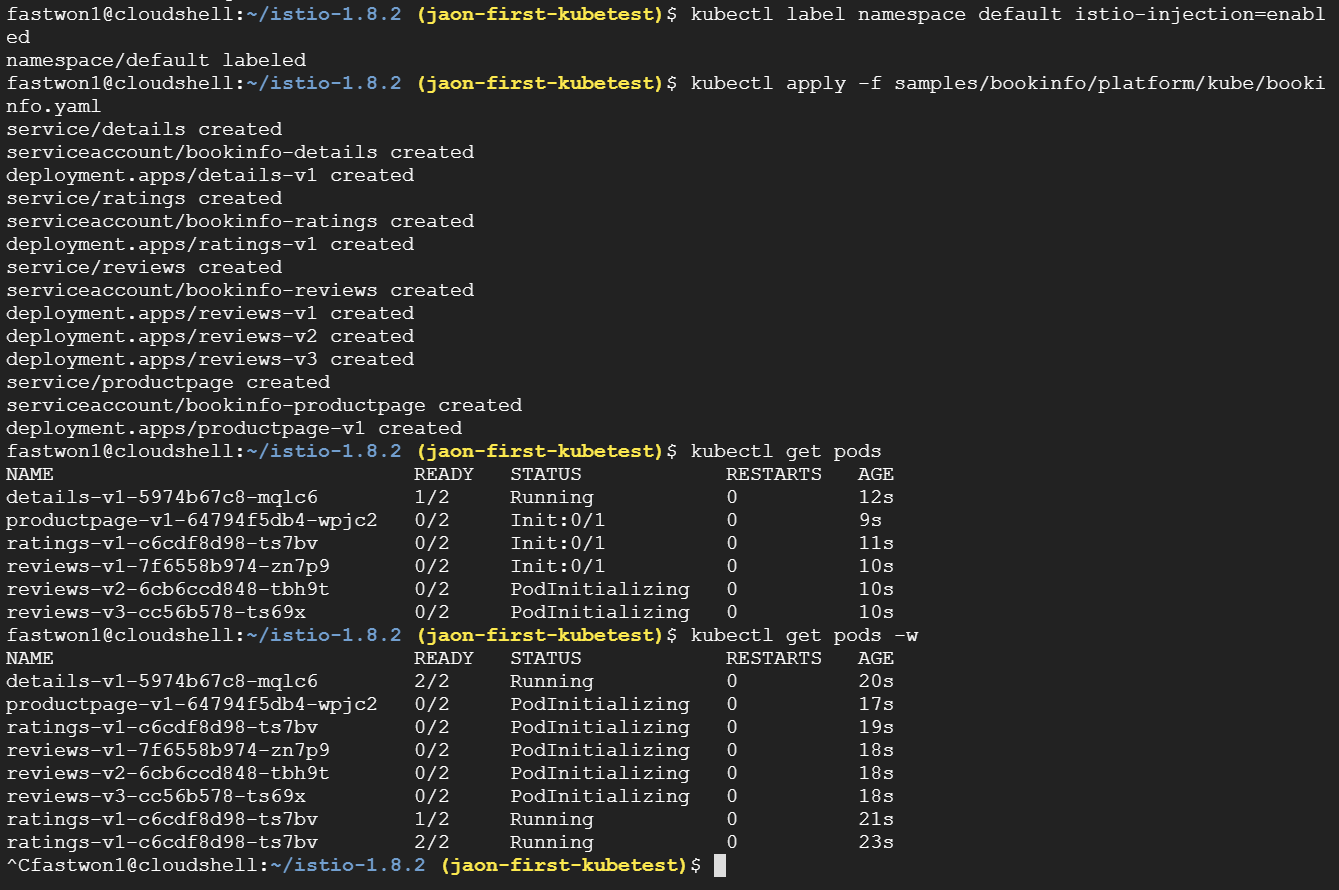

샘플 테스트

• # kubectl label namespace default istio-injection=enable
• # kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

• # kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml
• # kubectl get gateways
• # kubectl get svc -n istio-system -l istio=ingressgateway

K8s 모니터링시스템

Metrics-server

• Metrics-server는 K8s의 가장 기본적인 리소스 메트릭 파이프라인을 구성하는 방법이다

설치URL

• github.com/kubernetes-sigs/metrics-server

Cluster level Scalability?

• 지정된 특정 조건만족시 Cluster의 Node를 확장/축소를 수행하는 컴포넌트
• 보통 GCP, AWS, Azure와 같은 클라우드 인프라에서 사용

Pods layer autoscale

VPA(Vertical Pods Autoscaler)?

• Pod들의 상태를 모니터링하다가 지정된 조건에 의해 scale up/down을 수행하는 컴포넌트

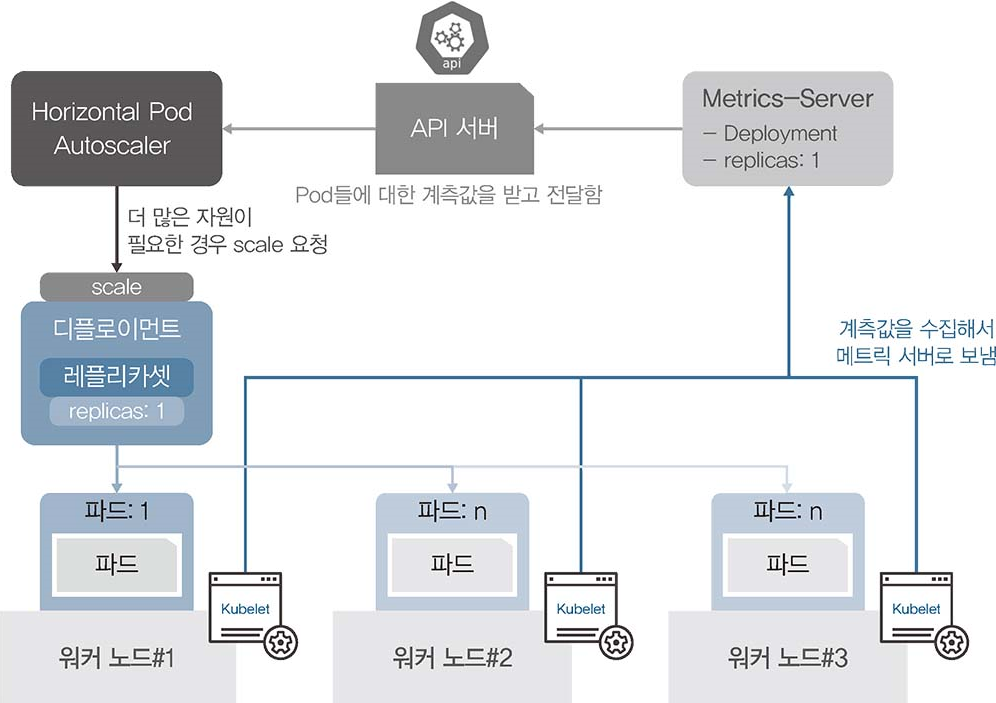

HPA(Horizontal Pod Autoscaler)?

• 디플로이먼트에 속한 Pod들의 상태를 모니터링하다가 지정된 조건에 의해 scale in/out을 수행하는 컴포넌트

HPA 테스트

https://kubernetes.io/ko/docs/tasks/run-application/horizontal-pod-autoscale-walkthrough/

coreDNS?

• 클러스터 내부에서만 사용하는 DNS 서버
• Service나 Pod에 도메인서비스를 지원
• 클러스터 안에서 Pod사이에 통신을 할때 IP가 아닌 도메인으로 통신하도록 하는 deployment

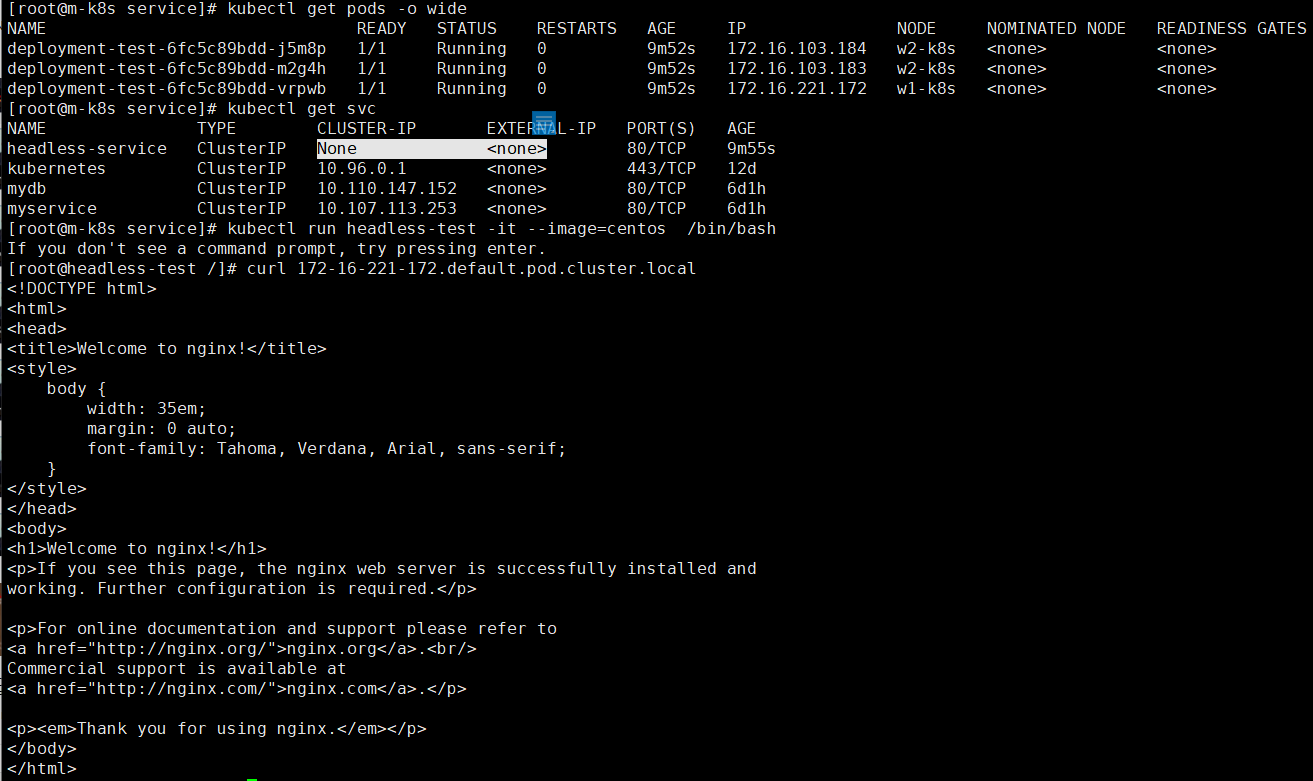

• DNS를 통한 Service와 Pod Access
  • service_name.namespace.svc.cluster.local
  • Pod-IP-Address.namespace.pod.cluster.local

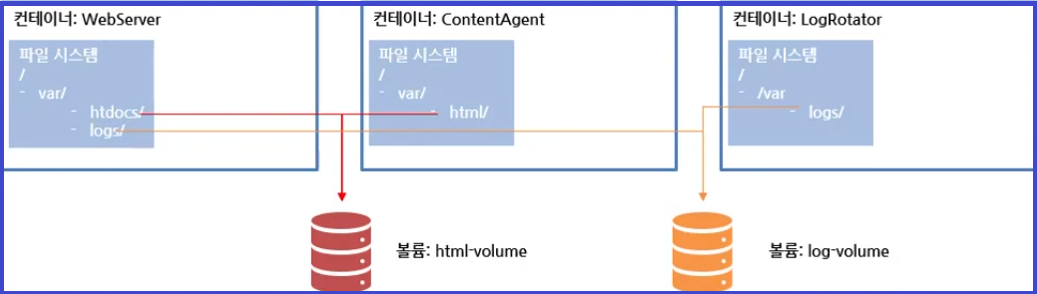

볼륨(Volume)

• kubernetes.io/docs/concepts/storage/volumes/#persistentvolumeclaim

• 컨테이너는 Pod에 바인딩 되는 볼륨을 마운트하고 마치 로컬 파일시스템에 있는 것처럼 스토리지에 접근한다.

emptyDir

• 하나의 포드안에서 두개이상의 컨테이너가 데이터를 공유
• Pod와 생명주기를 같이한다.

kubernetes.io/docs/concepts/storage/volumes/#emptydir

emptyDir 테스트

apiVersion: v1
kind: Pod
metadata:
  name: web-empty
spec:
  containers:
  - image: nginx
    name: web
    ports:
    - containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
  - image: redis
    name: redis
    ports:
    - containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/
  volumes:
  - name: html
    emptyDir: {}

• container web(/usr/share/nginx/html) container redis(/usr/share/)가 mount 된다.

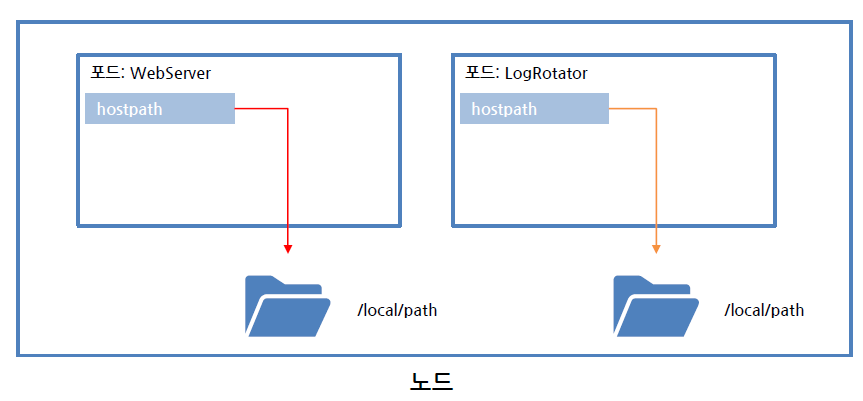

hostPath

hostPath 테스트

apiVersion: v1
kind: Pod
metadata:
  labels:
    run: web
  name: web
spec:
  volumes:
  - name: html
    hostPath:
      path: /webdata
  containers:
  - image: nginx
    name: web
    ports:
    - containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html

• Node의 /webdata 패스와 pod의 /usr/share/nginx/html mount

NFS

apiVersion: v1
kind: Pod
metadata:
  name: web-nfs
spec:
  containers:
  - image: nginx
    name: web
    ports:
    - containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
  volumes:
  - name: html
    nfs:
      name: 10.2.3.22
      path: /shared/nfs

GCE 영구 디스크를 동일한 리전에 생성

• # gcloud compute disks create --size=10GiB --zone=asia-northeast1-c mongodb

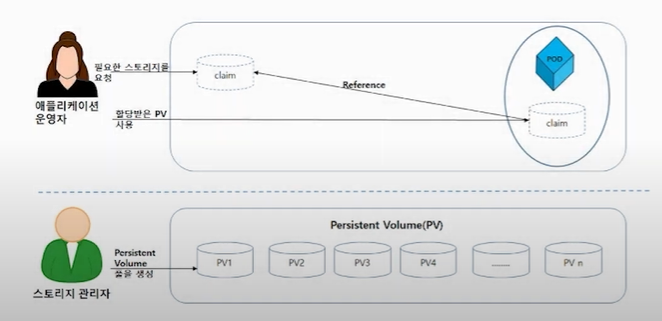

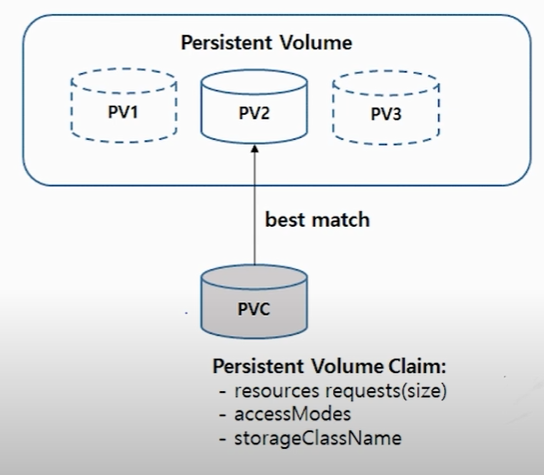

PV(PersistentVolume) & PVC(PersistentVolumeClaim)

• 스토리지 관리자가 storage Pool(PV)를 등록하고 애플리케이선 운영자가 PVC를 통해서 스토리지를 요청하는 구조
• 애플리케이션 운영자가 애플리케이션의 구동에 필요한 스토리지 스펙을 PVC를 가지고 K8s에 요청
• 애플리케이션 운영자와 스토리지 관리자의 역할을 분리시킬 수 있는 이점이 있다.

PV(PersistentVolume)

• 관리자가 프로비저닝하거나 스토리지 클래스를 사용하여 동적으로 프로비저닝한 클러스터의 스토리지이다
• 볼륨 자체를 뜻하며 클러스터 안에서 자원으로 다룸
• Pod와는 별도로 관리되는 생명주기가 있음
• kubernetes.io/ko/docs/concepts/storage/persistent-volumes/

PV & PVC yaml

---
# PV
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv0003
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: slow
  nfs:
    path: /tmp
    server: 172.17.0.2

---
# PVC
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: myclaim
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Filesystem
  resources:
    requests:
      storage: 8Gi
  storageClassName: slow
  selector:
    matchLabels:
      release: "stable"
    matchExpressions:
      - {key: environment, operator: In, values: [dev]}


---
# POD
apiVersion: v1
kind: Pod
metadata:
  name: mypod
spec:
  containers:
    - name: myfrontend
      image: nginx
      volumeMounts:
      - mountPath: "/var/www/html"
        name: mypd
  volumes:
    - name: mypd
      persistentVolumeClaim:
        claimName: myclaim

PVC(PersistentVolumeClaim)

• 퍼시스턴트볼륨클레임 (PVC)은 사용자의 스토리지에 대한 요청이다

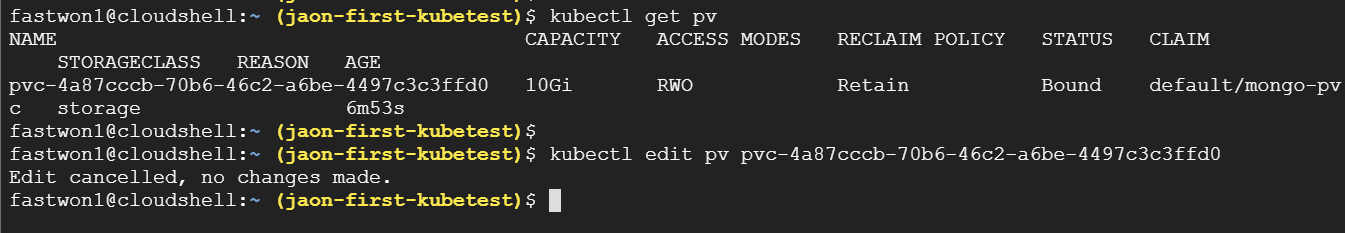

GCE PV & PVC 테스트

apiVersion: v1
kind: Pod
metadata:
  name: mongodb
spec:
  containers:
  - image: mongo
    name: mongodb
    volumeMounts:
    - mountPath: /data/db
      name: mongodb
  volumes:
  - name: mongodb
    persistentVolumeClaim:
      claimName: mongo-pvc
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mongo-pvc
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  storageClassName: ""
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: mongo-pv
spec:
  capacity:
    storage: 10Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
    - ReadOnlyMany
  persistentVolumeReclaimPolicy: Retain
  gcePersistentDisk:
    pdName: mongodb
    fsType: ext4
---

Storage classes

kubernetes.io/docs/concepts/storage/storage-classes/#gce-pd

• PV를 직접 만드는 대신 사용자가 원하는 PV 유형을 선택하도록 오브젝트 정의

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: storage
provisioner: kubernetes.io/gce-pd
parameters:
  type: pd-ssd
  fstype: ext4
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mongo-pvc
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  storageClassName: storage
---
apiVersion: v1
kind: Pod
metadata:
  name: mongodb
spec:
  containers:
  - image: mongo
    name: mongodb
    volumeMounts:
    - mountPath: /data/db
      name: mongodb
  volumes:
  - name: mongodb
    persistentVolumeClaim:
      claimName: mongo-pvc
---

• # kubectl get sc

• # kubectl get pv
• #kubectl edit pv pvc-4a87cccb-70b6-46c2-a6be-4497c3c3ffd0
  • 정책변경가능

• API 인증요청
  • 일반 사용자(Human User) 또는 그룹(Group)
    • 클러스터 외부에서 K8s를 조작하는 사용자로, 다양한 방법으로 인증을 거친다.
  • Kubernetes-admin
    • K8s의 모든 권한을 소유한 유저
  • serviceAccount
    • K8s 내부적으로 관리되며 Pod가 K8s API를 다룰 떄 사용하는 계정
    • Pod가 실행될 때 ServiceAccount를 설정하지 않으면 같은 namespace에 default라는 serviceAccount가 할당됨
• Authentication(인증)
  • user 또는 application이 API에 접근을 허가 받는 과정
  • 인증방식: 클라이언트 인증서, bearer token, HTTP 기본인증 지원
• Authorization(인가)
  • RBAC 모델기반
  • 요청 ID에 적절한 role이 있는지 확인
• Adminssion Control
  • 요청이 올바른 형식인지 판별
  • 요청이 처리되기 전에 수정사항을 잠재적으로 적용

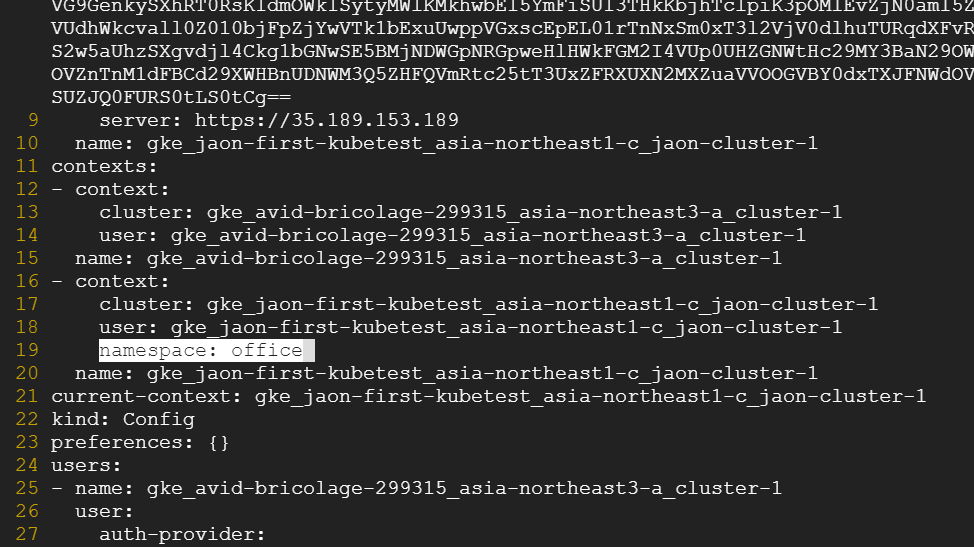

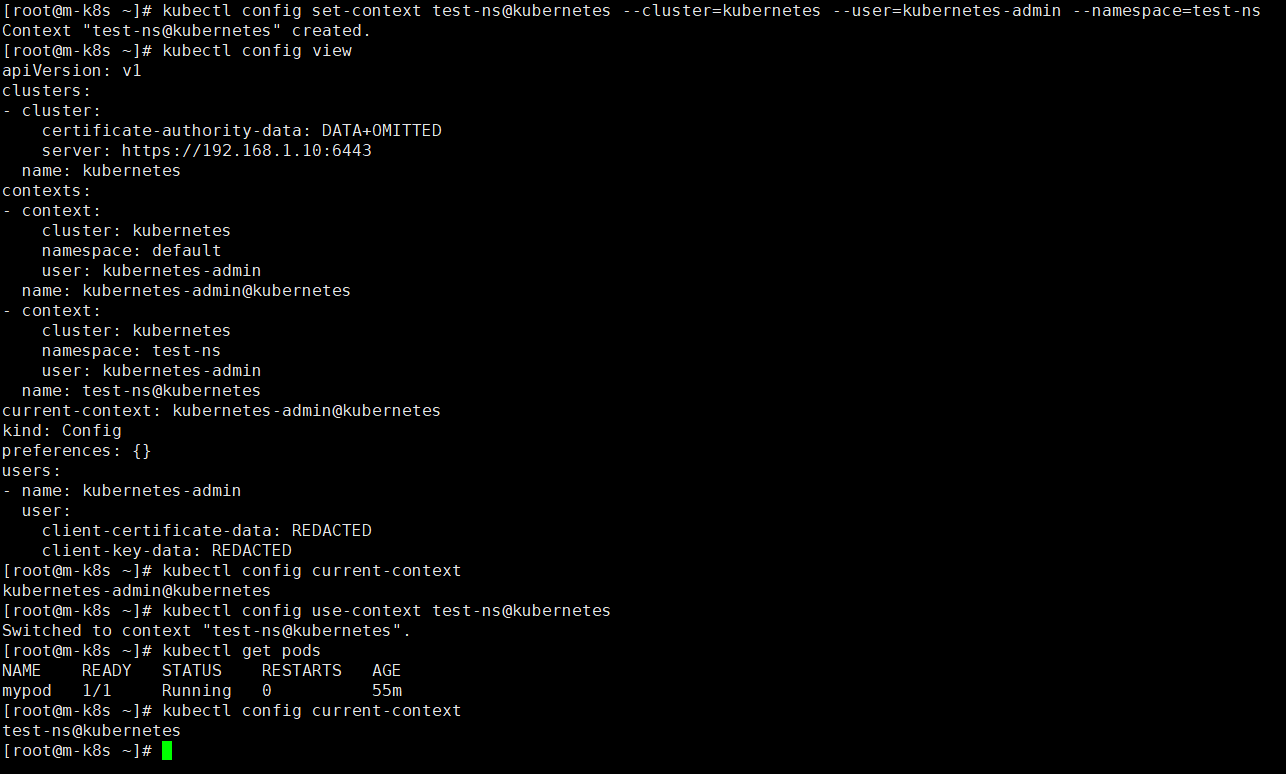

~/.kube/config 파일분석

apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: LS0tLS1CRUdJTi #..생략
    server: https://192.168.1.10:6443
  name: kubernetes
contexts:
- context:
    cluster: kubernetes
    user: kubernetes-admin
  name: kubernetes-admin@kubernetes
current-context: kubernetes-admin@kubernetes
kind: Config
preferences: {}
users:
- name: kubernetes-admin
  user:
    client-certificate-data: LS0tLS1CRUdJTiBDR #..생략
    client-key-data: LS0tLS1CRUdJTiBSU0EgUFJJV #..생략

• cluster.server : 외부에서 쿠버네티스 API에 접근할 주소 설정
• name : cluster 이름
• context.cluster : 접근할 클러스터 설정
• context.user : 접근할 사용자 그룹이 누구인지 설정
• user.client-certificate-data : 클라이언트 인증에 필요한 해시값을 설정
• user.client-key-data :  클라이언트 key 해시값을 설정

User 생성 테스트

https://kubernetes.io/docs/reference/access-authn-authz/certificate-signing-requests/#normal-user

Private key 생성

openssl genrsa -out myuser.key 2048
openssl req -new -key myuser.key -out myuser.csr -subj "/CN=myuse"

유저등록

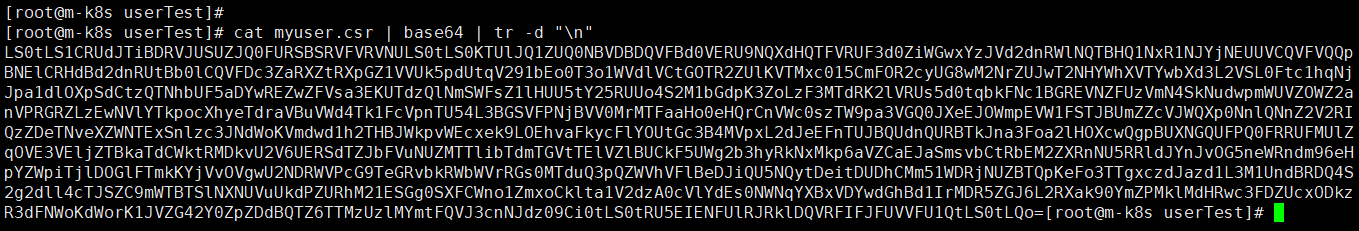

• # cat myuser.csr | base64 | tr -d "\n"

csr파일을 base64로 인코딩한 문자열을 아래 yaml파일의 request에 추가합니다.

apiVersion: certificates.k8s.io/v1
kind: CertificateSigningRequest
metadata:
  name: myuser
spec:
  request: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURSBSRVFV  #..생락
  signerName: kubernetes.io/kube-apiserver-client
  usages:
  - client auth

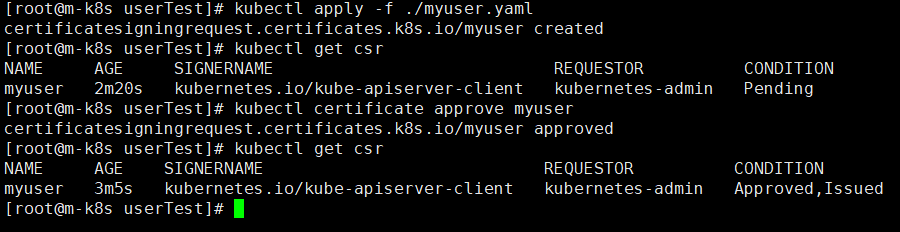

• # kubectl apply -f ./myuser.yaml
  • 유저 생성
• # kubectl certificate approve myuser

  • 유저 승인
• # kubectl get csr myuser -o yaml
  • myuser의 인증서 정보 표시

Service Account 생성

apiVersion: v1
kind: Pod
metadata:
  labels:
    run: webserver
  name: webserver
spec:
  containers:
  - image: nginx
    name: webserver
  serviceAccount: get-pod

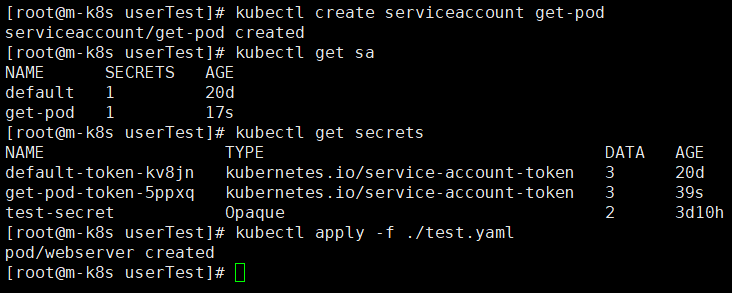

• # kubectl create serviceaccount get-pod
  • serviceaccount 생성
• 위에서 생성한 serviceaccount를 Pod에 적용

권한관리

• Role
  • 어떤 API를 사용할 수 있는지 권한정의, 지정된 네임스페이스에서만 유효

apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  namespace: default
  name: pod-reader
rules:
- apiGroups: [""] # "" indicates the core API group
  resources: ["pods"]
  verbs: ["get", "watch", "list"]

• apiGroups
  • role이 사용할 API group
  • Pod는 코드 API이기 때문에 apiGroups를 따로 지정하지 않는다, 만약 리소스가 job이라면 "batch"를 지정
• resources
  • pods, deployments, services 등 사용할 API resource들을 명시
• verbs
  • 나열된 API 리소스에 허용할 기능 나열

• RoleBinding
  • Role과 유저를 연결

• # kubectl create role developer --verb=create --verb=get --verb=list --verb=update --verb=delete --resource=pods
  • role 생성
• # kubectl create rolebinding developer-binding-my-user --role=developer --user=myuser
  • role binding
• # kubectl config set-credentials myuser --client-key=myuser.key --client-certificate=myuser.crt --embed-certs=true
  • user를 config에 등록
• # kubectl config set-context myuser --cluster=kubernetes --user=myuser
  • user의 context 등록
• # kubectl config use-context myuser
  • 현재 작업 context를 myuser로 변경

• ClusterRole & ClusterRoleBinding
  • ClusterRole
    • 특정 네임스페이스 사용 권한이 아닌 클러스터 전체 사용 권한을 관리

kubectl create clusterrole developer --verb=create --verb=get --verb=list --verb=update --verb=delete --resource=pods

kubectl create clusterrolebinding developer-binding-myuser --clusterrole=developer --user=myuser

K8s는 Pod를 어떤 노드에서 실행할지에 대한 다양한 옵션이 있고 아래 4가지 방식을 지원합니다.

• Node Selector
• Node Affinity & pod Affinity pod antiAffinity
• node taint & pod toleration
• cordon & drain

Node Selector?

• Pod가 클러스터 안 어떤 노드에서 실행될지를 Label을 이용하여 지정하는 방식

Node Selector 테스트

apiVersion: v1
kind: Pod
metadata:
  labels:
    run: webserver
  name: webserver
spec:
  containers:
  - image: nginx
    name: webserver
    ports:
    - containerPort: 80
  nodeSelector:
    cpu: "2core_over"

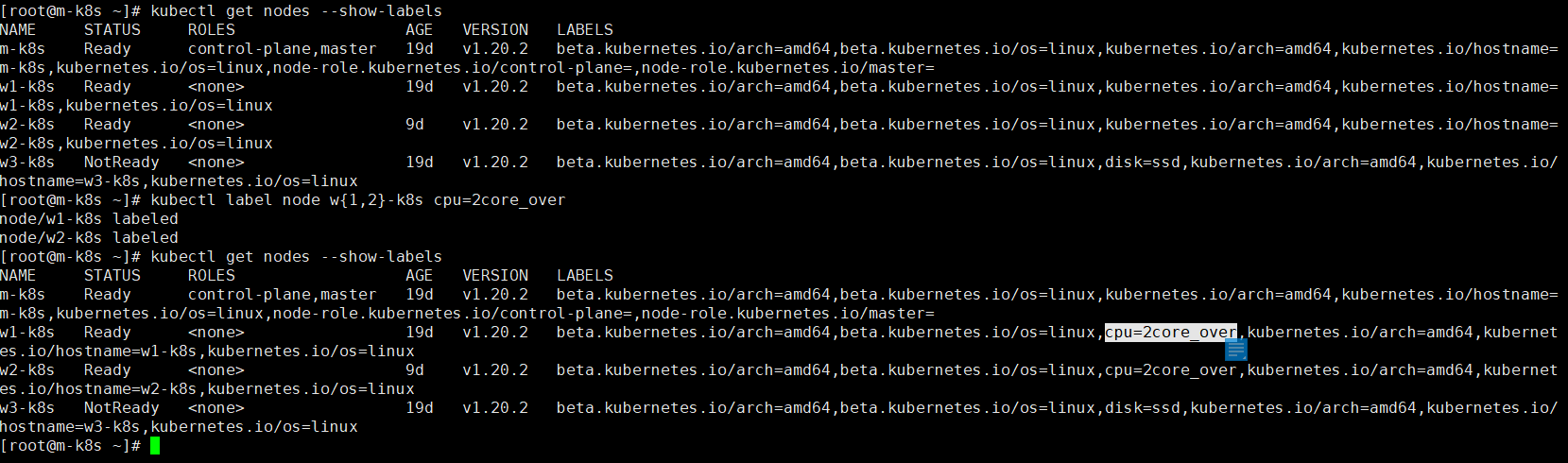

• # kubectl label node w{1,2}-k8s cpu=2core_over
  • node 1, 2에 label 추가

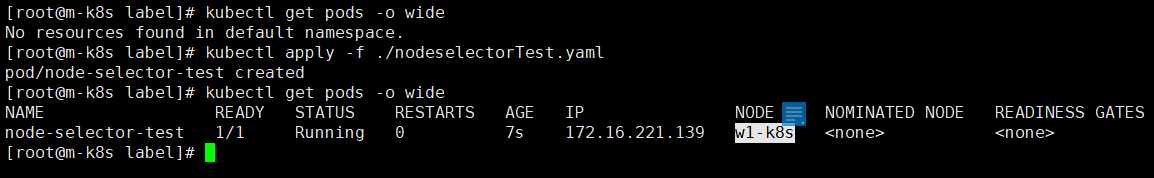

• cpu label이 지정된 노드에서만 pod가 실행됨을 확인 할 수 있다.

Node Affinity & antiAffinity?

• Node Node Affinity
  • 특정 노드에서만 Pod가 실행되도록 하는 기능
  • Node Selector와 유사하지만 아래의 두가지 요구조건이 만족하는 Pod에만 스케줄링 하도록 지정 할 수 있습니다
    • requiredDuringSchedulingIgnoredDuringExecution
      • 스케줄링하는 동안 꼭 필요한 조건
    • preferedDuringSchedulingIgnoredDuringExecution
      • 스케줄링하는 동안 만족하면 좋은 조건
• Pod Affinity
  • Pod들을 더 가깝게 배치하는 방법
• Pod AntiAffinity
  • Pod들을 분산 배치하는 방법

Node Affinity 테스트

apiVersion: v1
kind: Pod
metadata:
  name: nginx-gpu-ssd
spec:
  containers:
  - name: webserver
    image: nginx:1.15
    ports:
    - containerPort: 8888
      protocol: TCP
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - {key: disktype, operator: Exists}
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 10
        preference:
          matchExpressions:
          - {key: gpu, operator: In, values: ["true"]}
          - {key: disktype, operator: In, values: ["ssd"]}

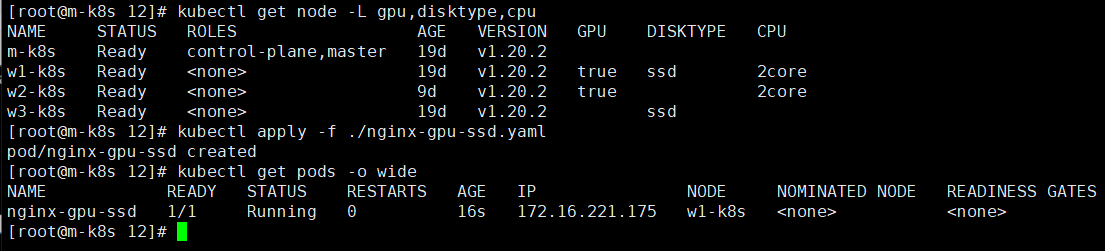

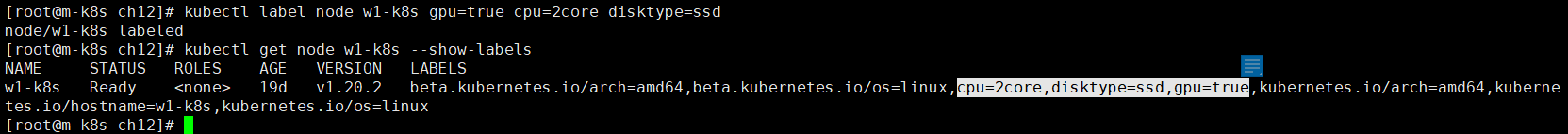

• w1-k8s 노드에 gpu=true cpu=2core disktype=ssd 레이블 추가

• requiredDuringSchedulingIgnoredDuringExecution 설정에 의해서 disktype label이 존재하는 레이블 중에서 gpu가 true disktype이 ssd인 w1-k8s node가 스케줄링 되는것을 확인 할 수 있다
  • w1-k8s 가중치: 20
  • w2-k8s disktype 레이블이 없으므로 해당사항없음
  • w3-k8s 가중치: 10

Pod Affinity 테스트

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 5
  selector:
    matchLabels:
      app: frontend
  template:
    metadata:
      labels:
        app: frontend
    spec:
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchLabels:
                app: backend
            topologyKey: kubernetes.io/hostname
      containers:
      - name: main
        image: busybox
        args:
        - sleep
        - "100000"

• backend pod가 실행중인 w3-k8s node에서 frontend pod가 실행됨을 확인 할 수 있다

Pod AntiAffinity 테스트

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 5
  selector:
    matchLabels:
      app: frontend
  template:
    metadata:
      labels:
        app: frontend
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchLabels:
                app: backend
            topologyKey: kubernetes.io/hostname
      containers:
      - name: main
        image: busybox
        args:
        - sleep
        - "100000"

• topologyKey
  • 노드 label을 이용해 pod의 affinity와 antiaffinity를 설정할 수 있는 또 하나의 기준
  • K8s는 Pod를 스케줄링 할 때 먼저 Pod의 label을 기준으로 대상 노드를 찾고, topology 필드를 확인하여 해당 노드가 원하는 노드인지 확인한다.

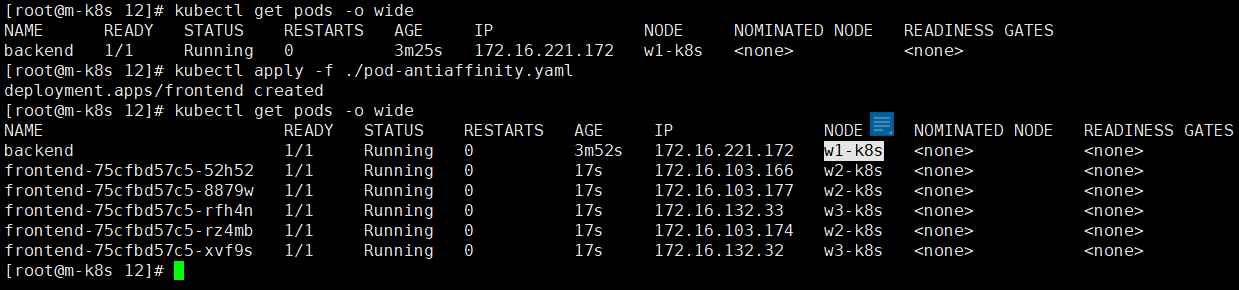

• backend pod가 실행중인 w1-k8s node에서 frontend pod가 실행되지 않음을 확인 할 수 있다

node taint & pod toleration

• node taint
  • 특정 Node에 taint를 설정하여 설정한 Node에는 Pod를 스케줄링 하지 않도록 할 수 있음.

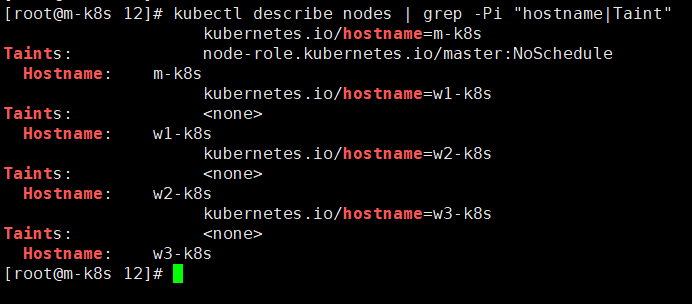

    • master node인 m-k8s에는 taint NoSchedule가 설정돼 있어 해당 Node는 스케줄링을 받지 않도록 설정되어 있다
  • toleration
    • taint를 설정한 Node에 Pod를 스케줄링하려면 toleration을 설정해아 함
    • toleration이 있는 Pod는 동일한 taint가 있는 node를 포함하여 tain가 설정돼있지 않은 모든 node에 배치된다

node taint & pod toleration 테스트

1. taint 설정되지 않는 node에만 pod 배치여부확인

apiVersion: apps/v1
kind: Deployment
metadata:
  name: weserver
spec:
  replicas: 4
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
    spec:
      containers:
      - name: nginx-container
        image: nginx

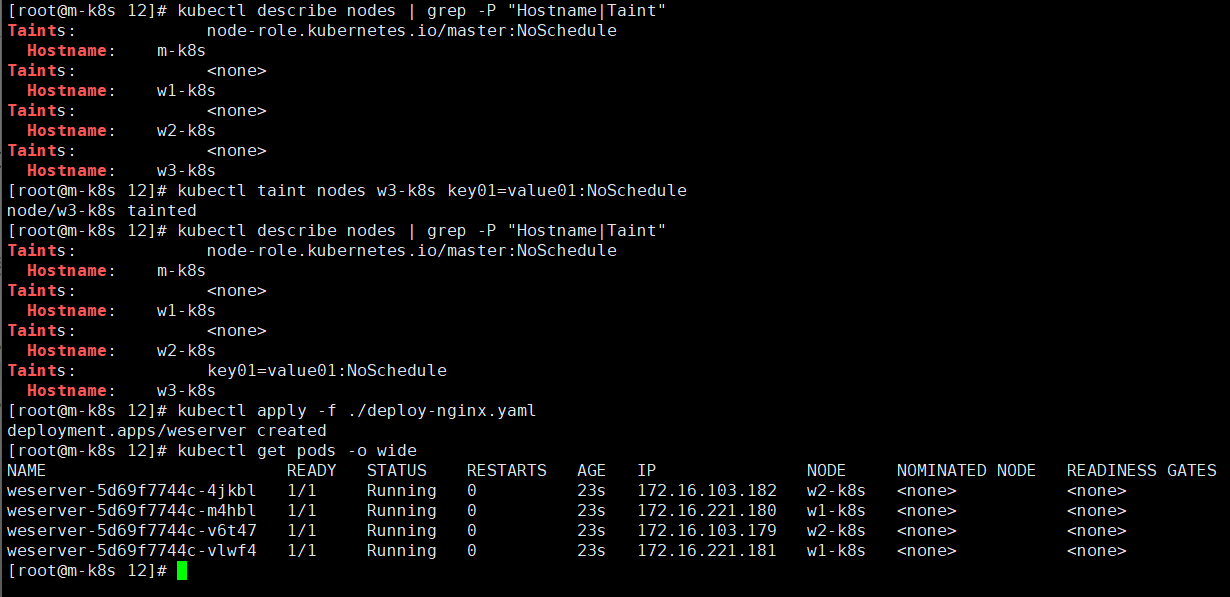

• # kubectl taint nodes w3-k8s key01=value01:NoSchedule
  • w3-k8s Node에 taint 설정
  • 형식: kebectl taint nodes 노드이름 키=값:효과
• taint가 설정된 m-k8s ,w3-k8s Node에는 pod가 할당되지 않음을 확인 할 수 있다

2. Pod에 toleration 설정하여(taint가 동일한 Node는 없음) Node에 Pod 배치여부 확인

apiVersion: apps/v1
kind: Deployment
metadata:
  name: weserver
spec:
  replicas: 4
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
    spec:
      containers:
      - name: nginx-container
        image: nginx
      tolerations:
      - key: "role"
        operator: "Equal"
        value: "web"
        effect: "NoSchedule"

• Taint가 설정돼있지 않은 w1-k8s, w2-k8s에만 pod가 스케줄링됨을 알 수 있다

3. Pod에 toleration 설정하여(taint가 동일한 Node는 있음) Node에 Pod 배치여부 확인

apiVersion: apps/v1
kind: Deployment
metadata:
  name: weserver
spec:
  replicas: 4
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
    spec:
      containers:
      - name: nginx-container
        image: nginx
      tolerations:
      - key: "role"
        operator: "Equal"
        value: "web"
        effect: "NoSchedule"

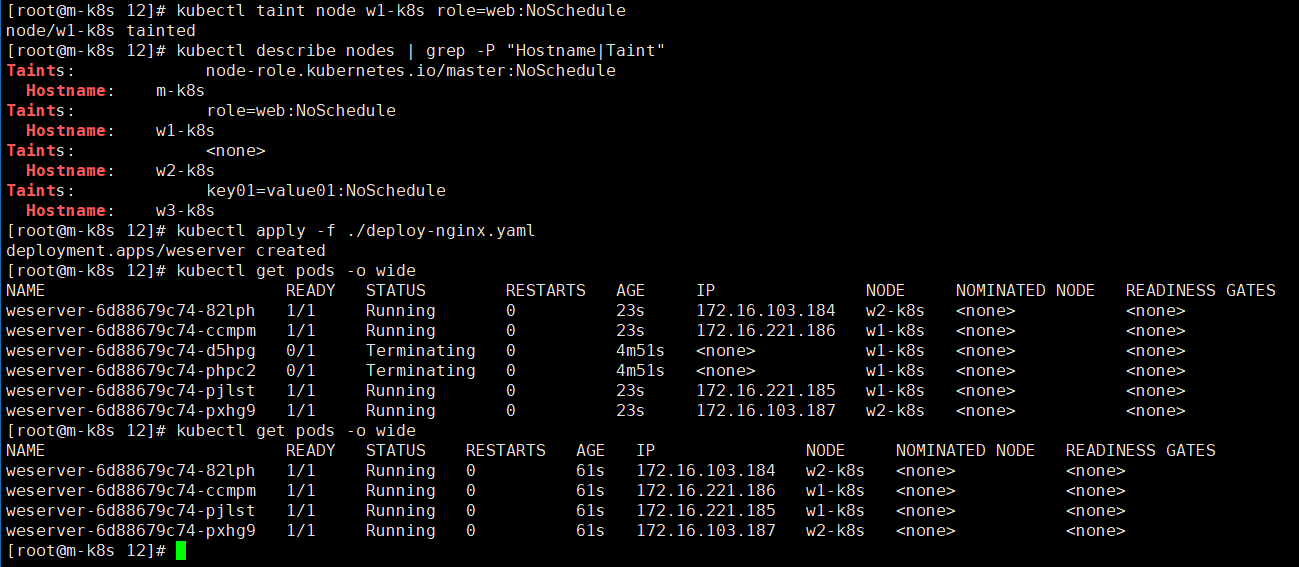

• # kubectl taint node w1-k8s role=web:NoSchedule
  • w1-k8s Node에 taint 설정
• taint와 tolerations이 일치하는 w1-k8s Node에 Pod가 스케줄링 됨을 확인 할 수 있다.
• 또한 taint가 설정되지 않은 w2-k8s에 Pod에도 스케줄링 된다

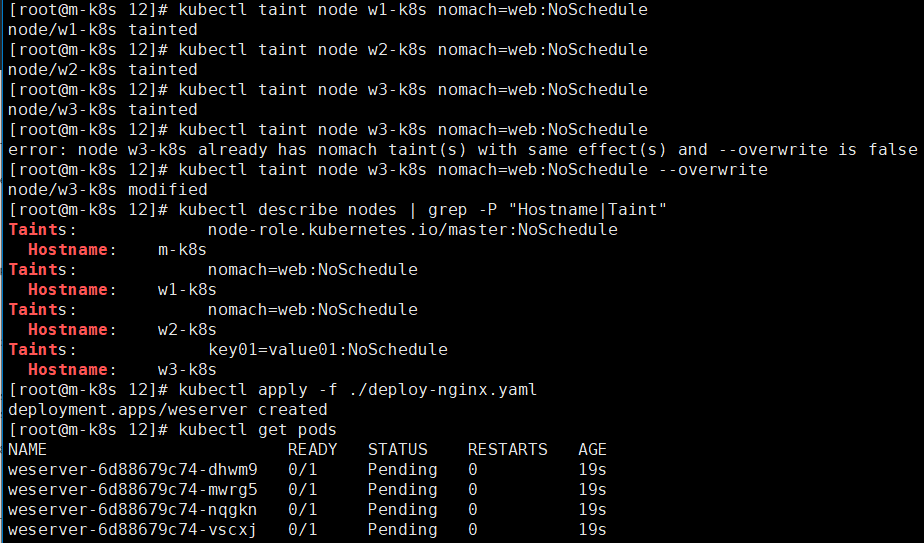

4. Node에 전부 taint가 설정되어 있고 pod tolerations 설정이 맞지 않는다면?

apiVersion: apps/v1
kind: Deployment
metadata:
  name: weserver
spec:
  replicas: 4
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
    spec:
      containers:
      - name: nginx-container
        image: nginx
      tolerations:
      - key: "role"
        operator: "Equal"
        value: "web"
        effect: "NoSchedule"

• 모든 Node에 taint가 설정되어 있고 Pod tolerations 설정이 맞지 않는 경우 pod는 pending 상태가 된다.

cordon & drain?

• 특정 Node에 있는 Pod들을 모두 다른 노드로 옮기거나 특정 Node에 Pod들을 스케줄링하지 않도록 제한하는 기능
• cordon
  • 특정 노드에 Pod 스케줄링 금지
• uncordon
  • 특정 노드에 Pod 스케줄링 해제
• drain
  • 특정 노드에서 동작중인 모든 Pod를 제거
    • kubectl drain Node [option]
      • option
        • --ignore-deamonsets
          • DaemonSet이 관리하는 Pod들은 ignore
        • --force
          • RC, RS, Job, DaemonSet 또는 StatefulSet에서 관리하지 않는 Pod 제거

cordon & uncordon 테스트

apiVersion: apps/v1
kind: Deployment
metadata:
  name: weserver
spec:
  replicas: 4
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
    spec:
      containers:
      - name: nginx-container
        image: nginx

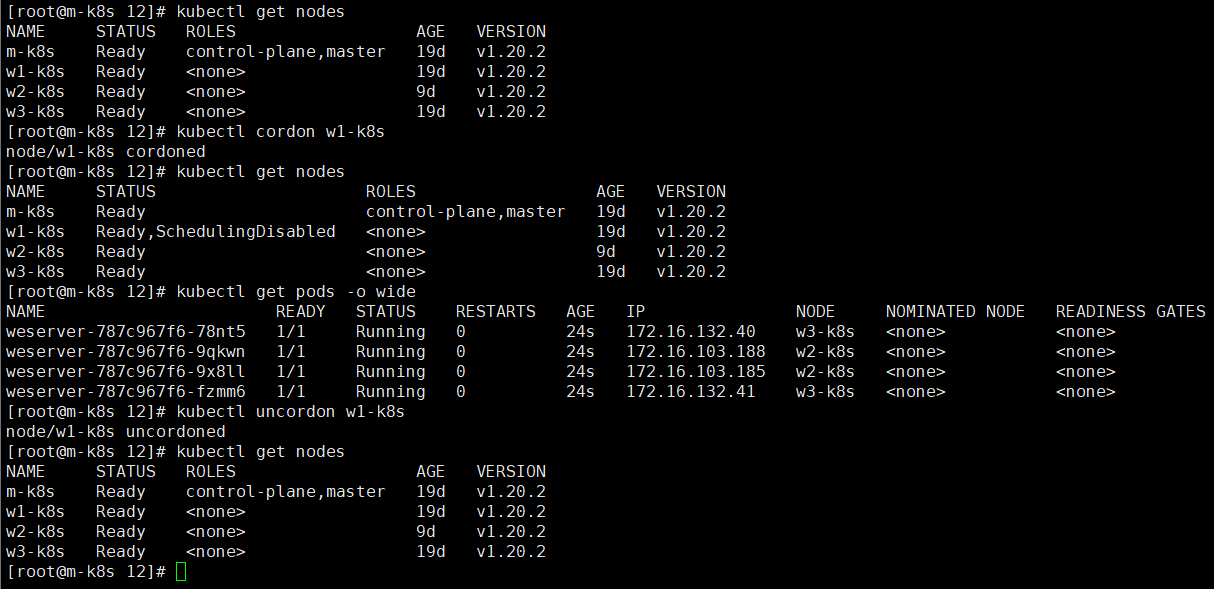

• # kubectl cordon w1-k8s
  • w1-k8s Node를 cordon 설정
• w1-k8s Node에 pod가 할당되지 않음을 확인 할 수 있다
• # kubectl uncordon w1-k8s
  • cordon 해제

drain 테스트

apiVersion: apps/v1
kind: Deployment
metadata:
  name: weserver
spec:
  replicas: 4
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
    spec:
      containers:
      - name: nginx-container
        image: nginx

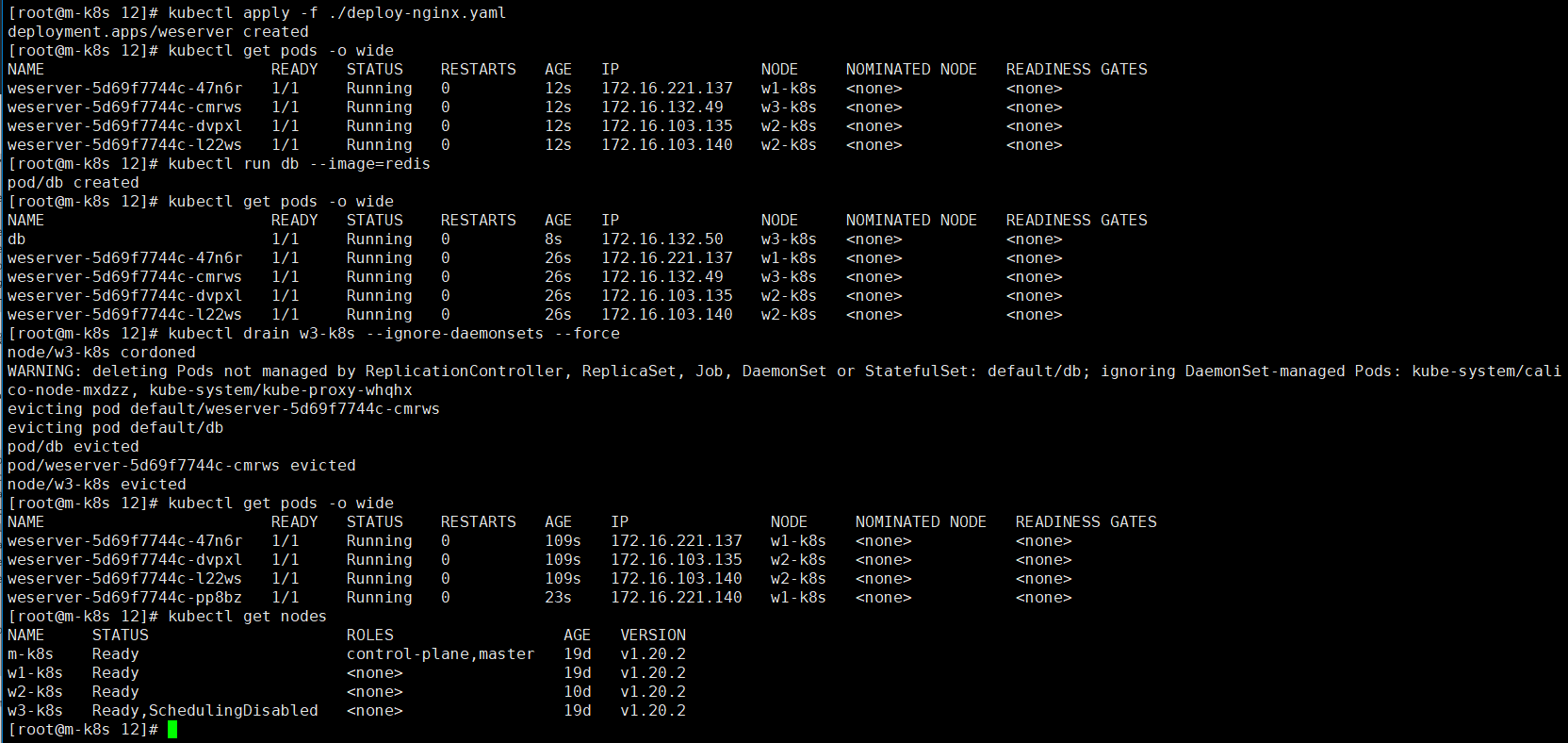

• w3-k8s Node에서 Controller에 의해서 관리되지 않는 db pod와 deployment에 의해서 관리되는 webserver pod가 실행중이다.
• # kubectl drain w3-k8s --ignore-daemonsets --force
  • Controller에 의해서 관리되지 않는 db pod는 삭제되고 deployment의 관리를 받는 webserver pod는 다른 Node에서 실행됨을 확인 할 수 있다.
• w3-k8s Node는 cordon을 했을때와 동일하게 상태가 SchedulingDisabled인것을 확인 할 수 있다.
• static Pod는 삭제되지 않습니다.

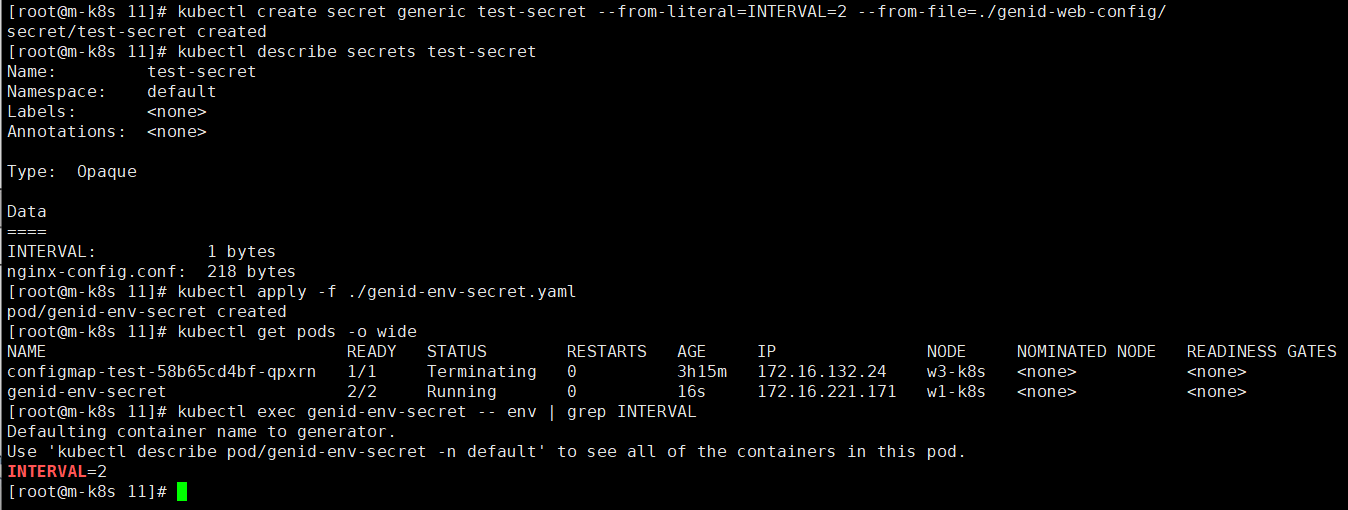

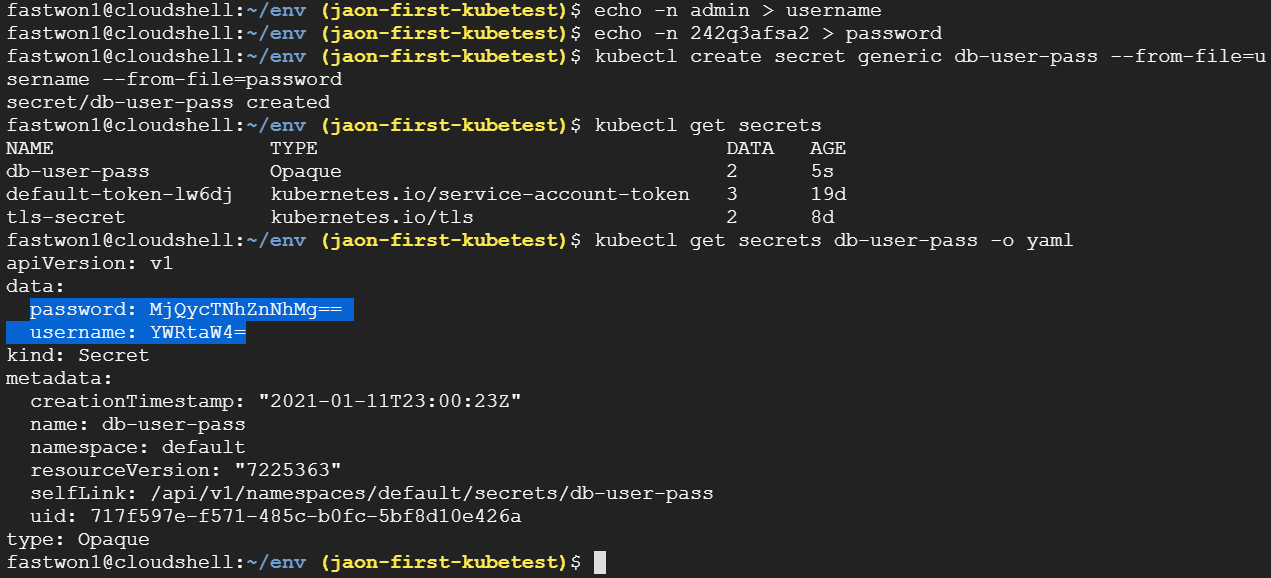

K8s Secret?

• 시크릿은 비밀번호, OAuth 토큰, SSH 키 같은 민감한 정보들을 저장하는 용도로 사용
• 구성정보를 base64로 인코딩해서 한곳에서 관리
  • 인코딩된 정보가 pod로 전달되면 해당 정보는 디코딩 된 형태로 보임
• secret의 최대 크기는 1MB
• Secret는 etcd에 암호화 하지 않은 텍스트 형태로 저장됨

kubectl create secret <Available Commands> name
                        docker-registry
                        generic
                        tls

 ex)
 kubectl create secret tls my-secret --cert=path/to/certi/file --key=path/to/key/file

 kubectl creaate secret docker-registry reg-secret --docker-username=xxx \
   --docker-password=pass --docker-email=xxx@gmail.com

kubectl creaate secret genetic generic-secret \
--from-literal=INTERVAL=2 --from-file=/config/

K8s Secret 생성 테스트

apiVersion: v1
kind: Pod
metadata:
  name: genid-env-secret
spec:
  containers:
  - image: ubuntu
    command: ["bash"]
    args:
    - "-c"
    - sleep 100000
    env:
    - name: INTERVAL
      valueFrom:
        secretKeyRef:
          name: test-secret
          key: INTERVAL
    name: generator
    volumeMounts:
    - name: html
      mountPath: /webdata
  - image: nginx:1.14
    name: web-server
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    ports:
    - containerPort: 80
  volumes:
  - name: html
    emptyDir: {}

• # kubectl create secret generic test-secret --from-literal=INTERVAL=2 --from-file=./genid-web-config/

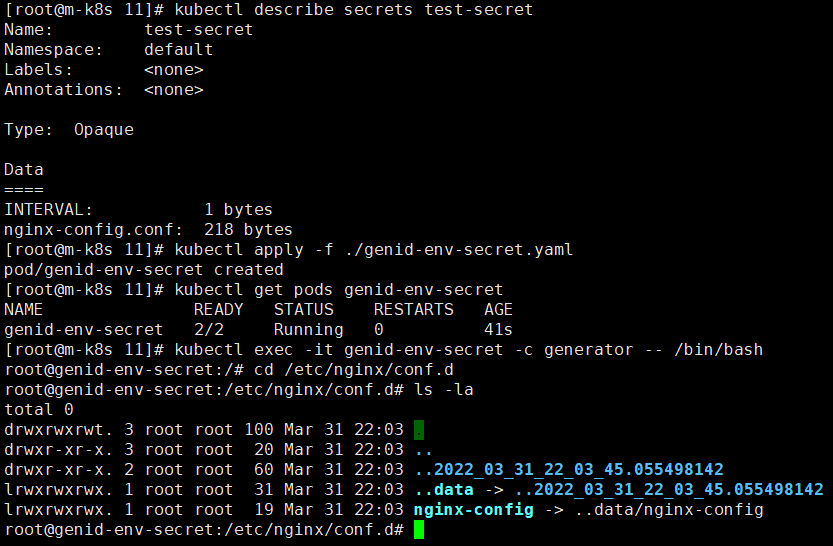

K8s Secret 볼륨마운트 테스트

apiVersion: v1
kind: Pod
metadata:
  name: genid-env-secret
spec:
  containers:
  - image: ubuntu
    command: ["bash"]
    args:
    - "-c"
    - sleep 100000
    env:
    - name: INTERVAL
      valueFrom:
        secretKeyRef:
          name: test-secret
          key: INTERVAL
    name: generator
    volumeMounts:
    - name: html
      mountPath: /webdata
    - name: config
      mountPath: /etc/nginx/conf.d
  - image: nginx:1.14
    name: web-server
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    ports:
    - containerPort: 80
  volumes:
  - name: html
    emptyDir: {}
  - name: config
    secret:
      secretName: test-secret
      items:
      - key: nginx-config.conf
        path: nginx-config

K8s Configmap란?

• 컨테이너에 필요한 환경 설정을 컨테이너와 분리해서 제공하는 기능
• 컨테이 구성 정보를 한곳에 모아서 관리
• Configmap을 단일진입점으로 Pod가 생성/재시작 할때마다 해당 Configmap을 참조하도록 하는게 가능

//형식
kubectl create configmap CONFIG_NAME --from-literal=id=jaon --from-literal=age=30
                                                   key value             key value
kubectl create configmap CONFIG_NAME -- from-file=text.file
                                                    key  내용: value
kubectl create configmap CONFIG_NAME --from-file=mydate=text.file
                                                   key     value
kubectl create configmap CONFIG_NAME --from-file=/config_dir/
                                              directory file전부

Configmap 생성 테스트

• # kubectl create configmap test-config --from-literal=INTEVAL=2 --from-literal=OPTION=boy --from-file=config.dir/
  • configmap 생성
• # kubectl describe configmaps test-config
• # kubectl edit configmap test-config
  • configmap 수정

apiVersion: v1
kind: ConfigMap
metadata:
  name: config-test
  namespace: default
data:
  URL: localhost
  USER: myuser
  PASS: mypass
  DEBUG_MODE: info

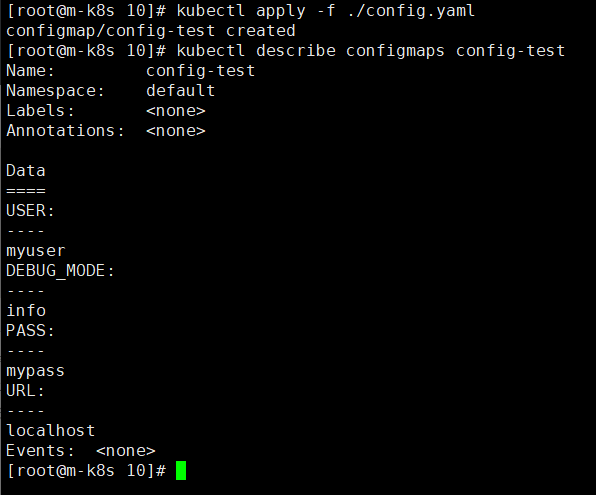

• yaml 형식으로 configmap 생성

Configmap Pod에 일부 configmap 적용 테스트

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: configmap-test
  name: configmap-test
spec:
  replicas: 3
  selector:
    matchLabels:
      app: configmap-test
  template:
    metadata:
      labels:
        app: configmap-test
    spec:
      containers:
      - image: nginx
        name: nginx
        env:
        - name: DEBUG_LEVEL
          valueFrom:
            configMapKeyRef:
              name: config-test
              key: DEBUG_MODE
        - name: URL
          valueFrom:
            configMapKeyRef:
              name: config-test
              key: URL

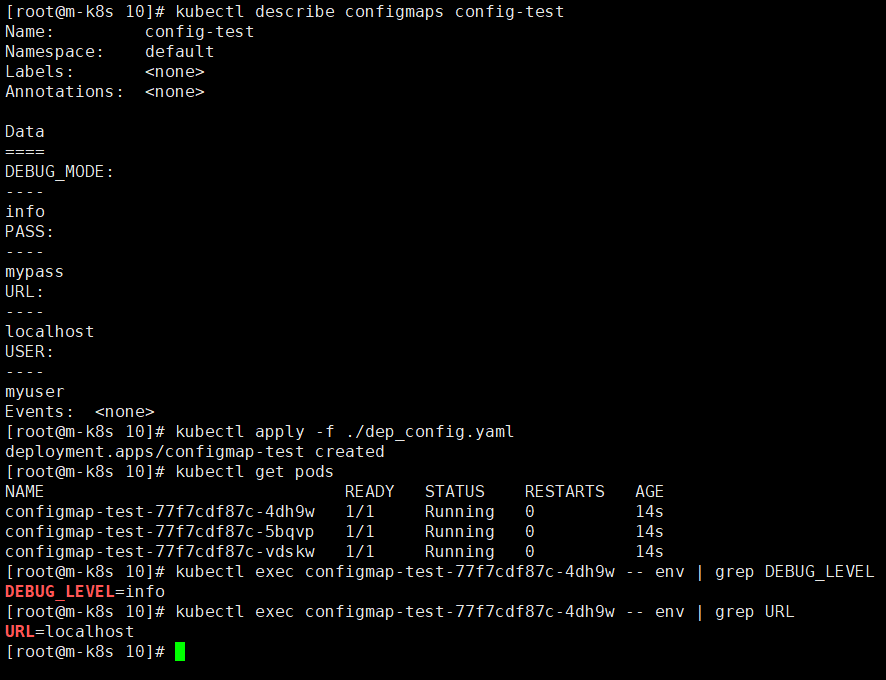

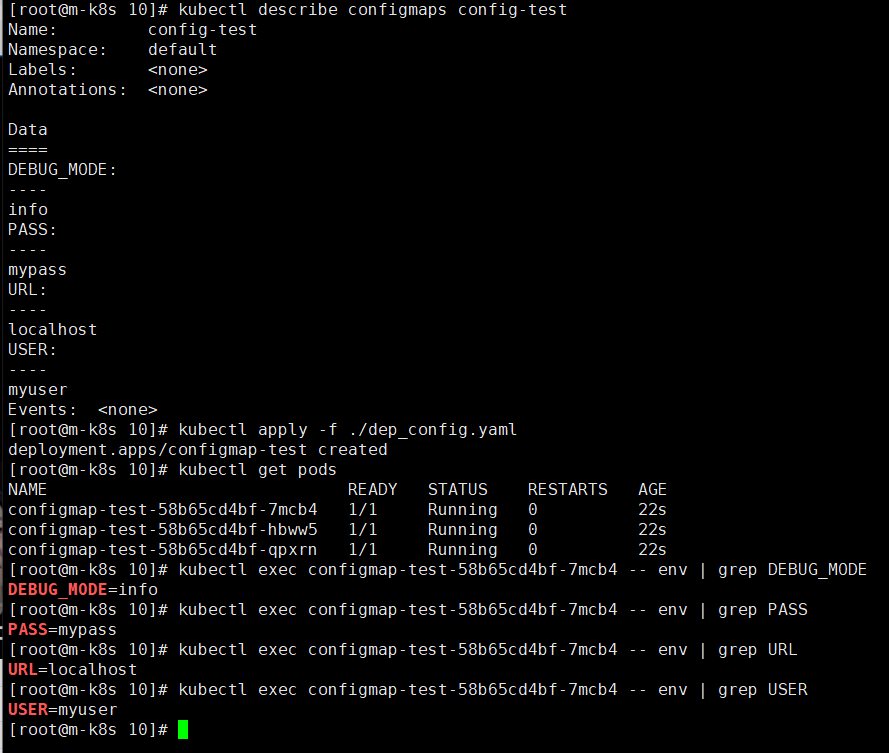

• configmap에서 pod에 일부 적용된 환경변수 조회

Configmap Pod에 전체 configmap 적용 테스트

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: configmap-test
  name: configmap-test
spec:
  replicas: 3
  selector:
    matchLabels:
      app: configmap-test
  template:
    metadata:
      labels:
        app: configmap-test
    spec:
      containers:
      - image: nginx
        name: nginx
        envFrom:
        - configMapRef:
            name: config-test

• configmap의 전체 내용을 pod에 적용

Configmap 볼륨 적용 테스트

apiVersion: v1
kind: Pod
metadata:
  name: configmap-volume-test
spec:
  containers:
  - image: ubuntu
    name: id-generator
    command:
    - sleep
    - "100000"
    env:
    - name: INTERVAL
      valueFrom:
        configMapKeyRef:
          name: test-config
          key: INTERVAL
    volumeMounts:
    - name: html
      mountPath: /webdata
  - image: nginx
    name: web-server
    ports:
    - containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    - name: config
      mountPath: /etc/nginx/conf.d
      readOnly: true
  volumes:
  - name: html
    emptyDir: {} #pod의 container간 volume mount (/webdata와 /usr/share/nginx/html path연결)
  - name: config
    configMap:
      name: test-config
      items:
      - key: nginx-config.conf #configmap test-conf의 key
        path: nginx-config.confs #생성할 파일이름
      - key: INTERVAL #configmap test-conf의 key
        path: IS_IS_INTERVAL

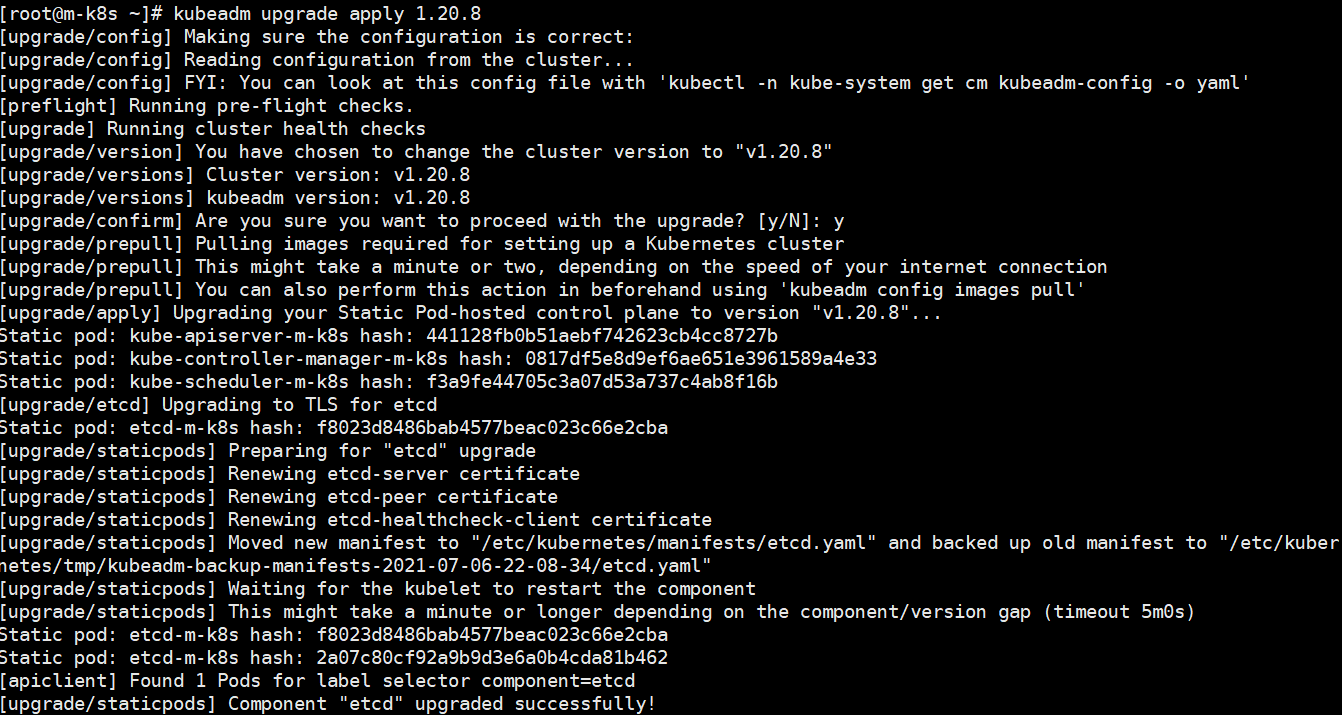

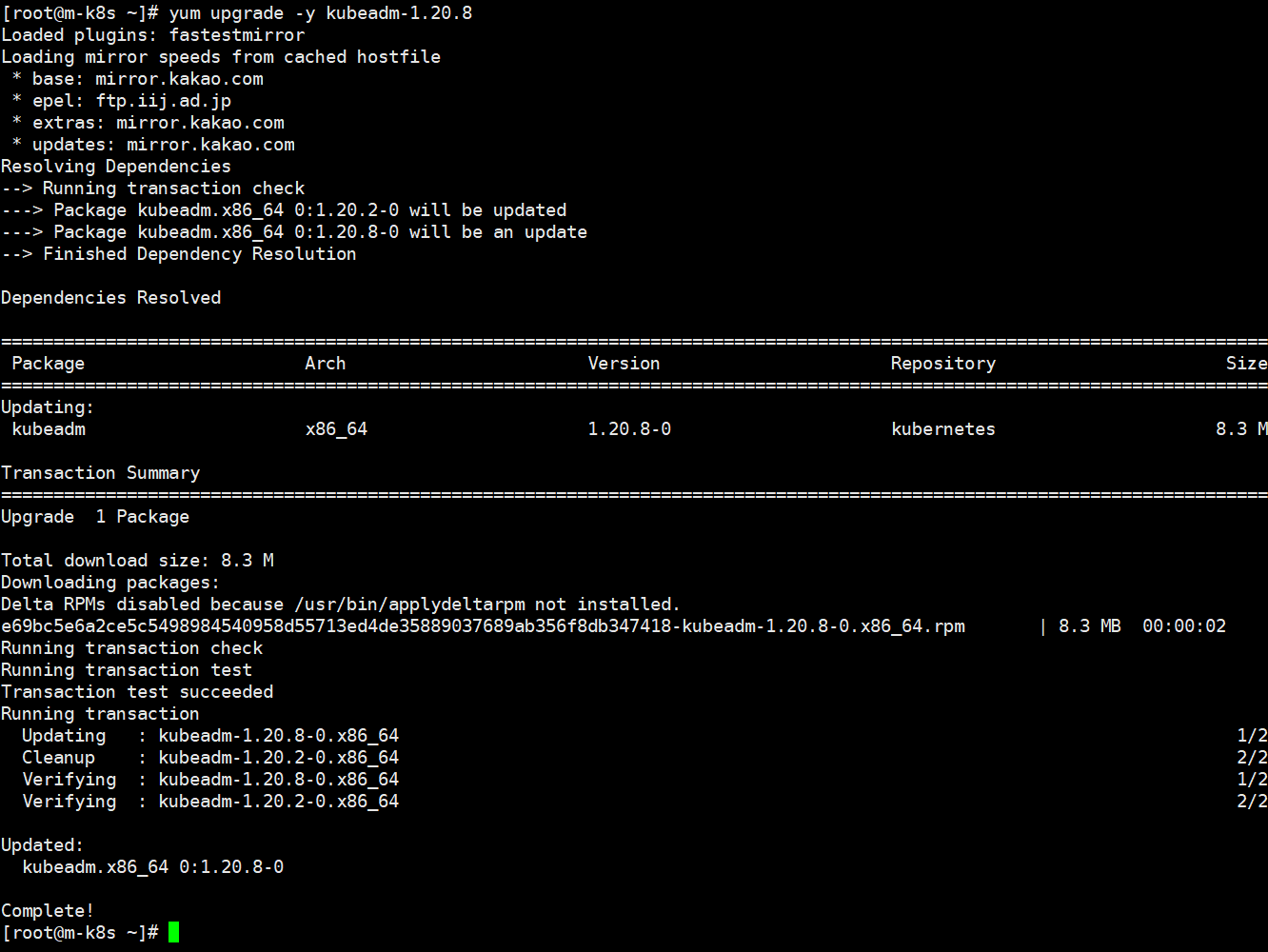

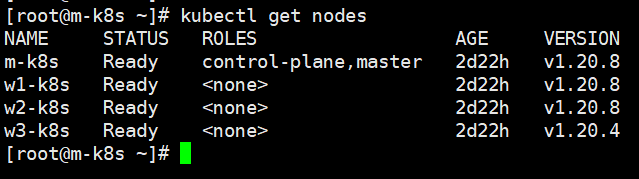

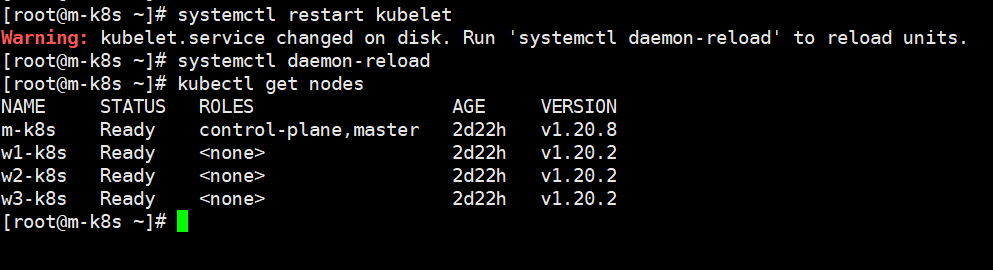

K8s 버전 업그레이드

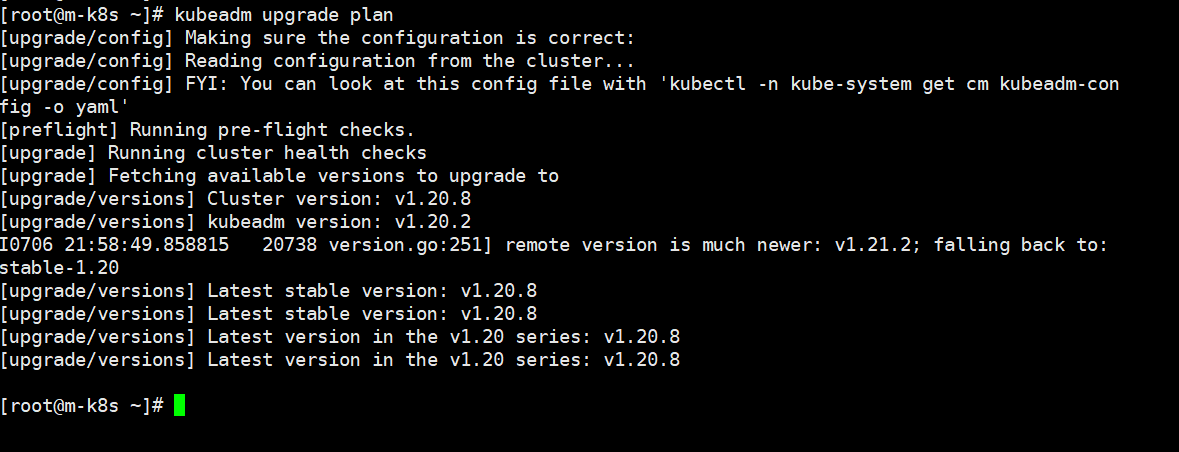

• # kubadm upgrade plan

• # yum upgrade -y kubeadm-1.20.8

• # kubeadm upgrade apply 1.20.8

• # yum upgrade kubelet-1.20.8 -y

• # systemctl restart kubelet
• # systemctl daemon-reload

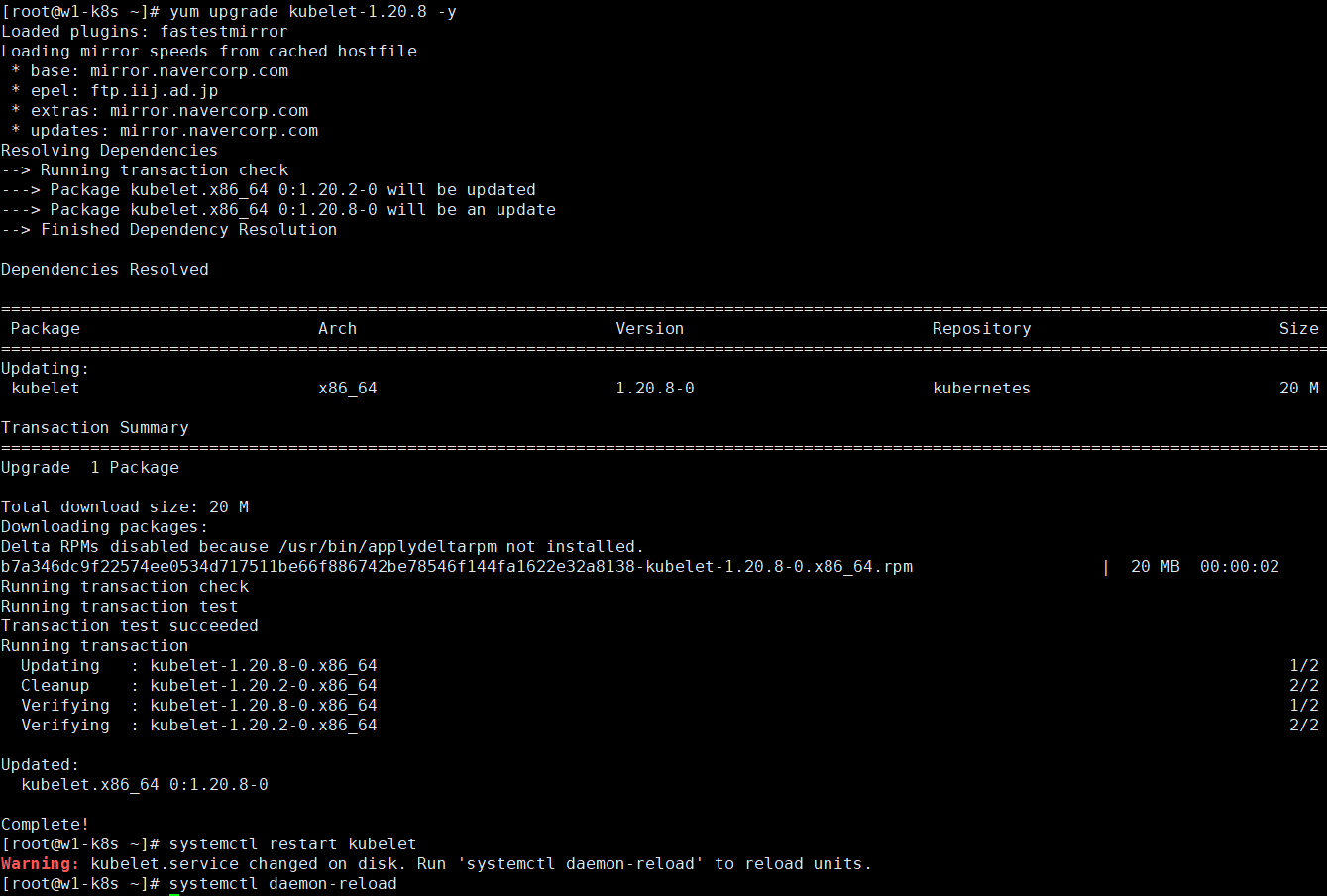

  • master node의 버전만 upgrade되었으므로 각각의 work node도 업그레이드를 해야함

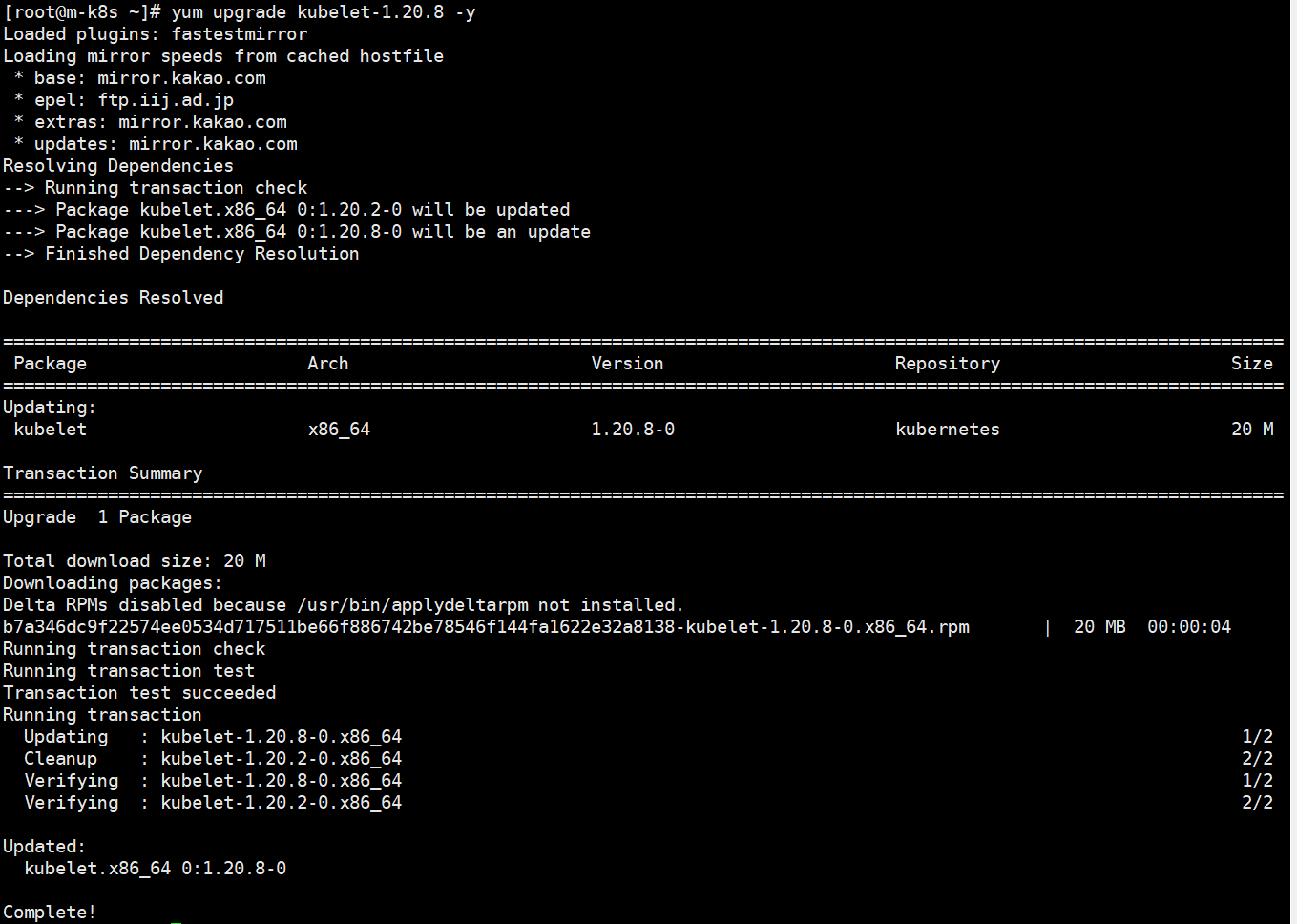

• yum upgrade kubelet-1.20.8 -y
• systemctl restart kubelet
• systemctl daemon-reload

• work node 3은 다른 버전으로 kubelet을 업그레이드 진행

애플리케이션에서 환경변수를 설정하는 방법은 3가지가 있다.

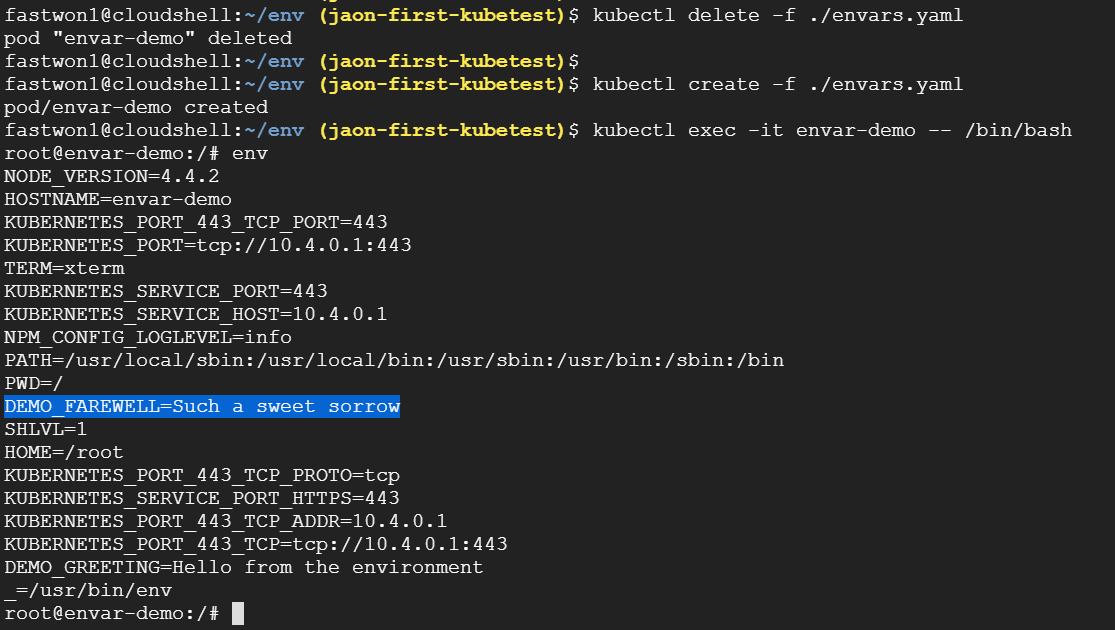

1. 환경변수를 pod에 저장하는 방법(kubernetes.io/docs/tasks/inject-data-application/define-environment-variable-container/)

envars.yaml

2. Configmap환경변수를 ConfigMap 에 저장하는 방법

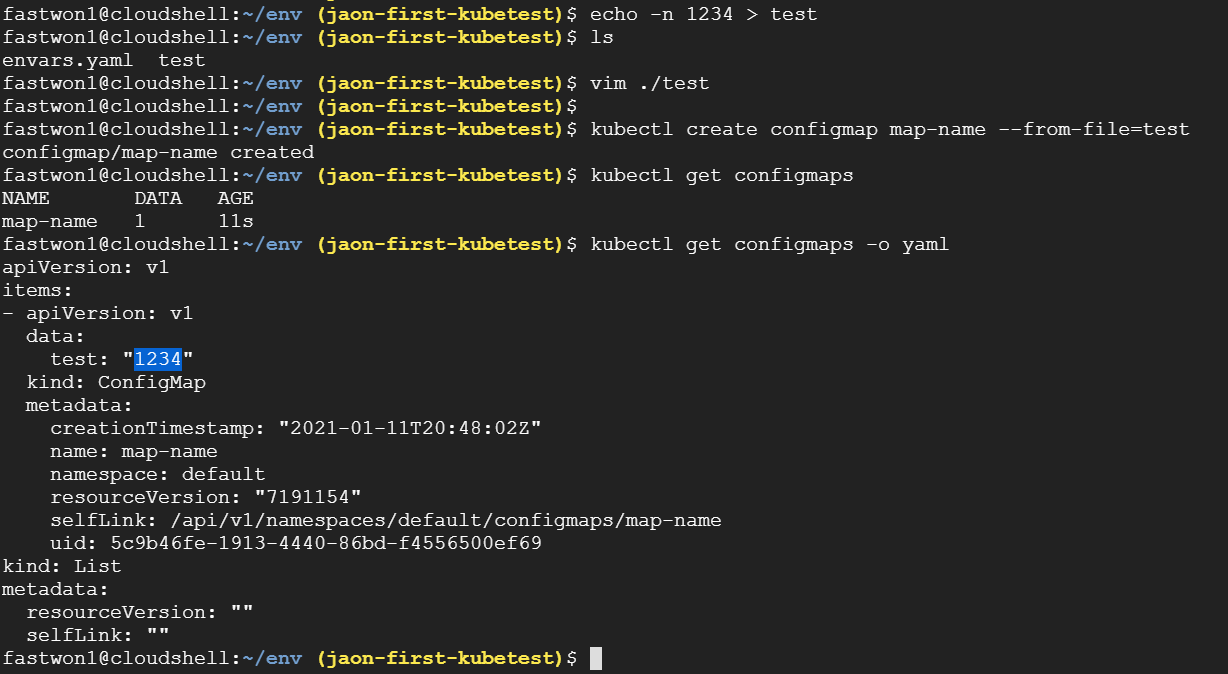

configmap 생성 및 조회

• # kubectl create configmap map-name --from-file=test
• # kubectl get configmaps -o yaml

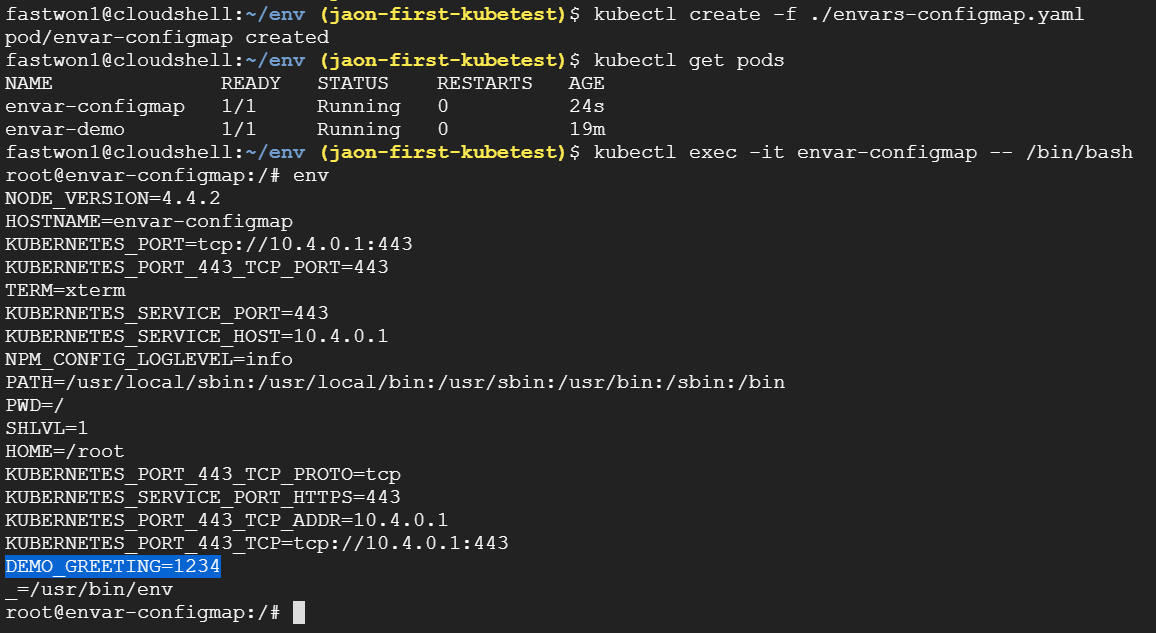

envars-configmap.yaml

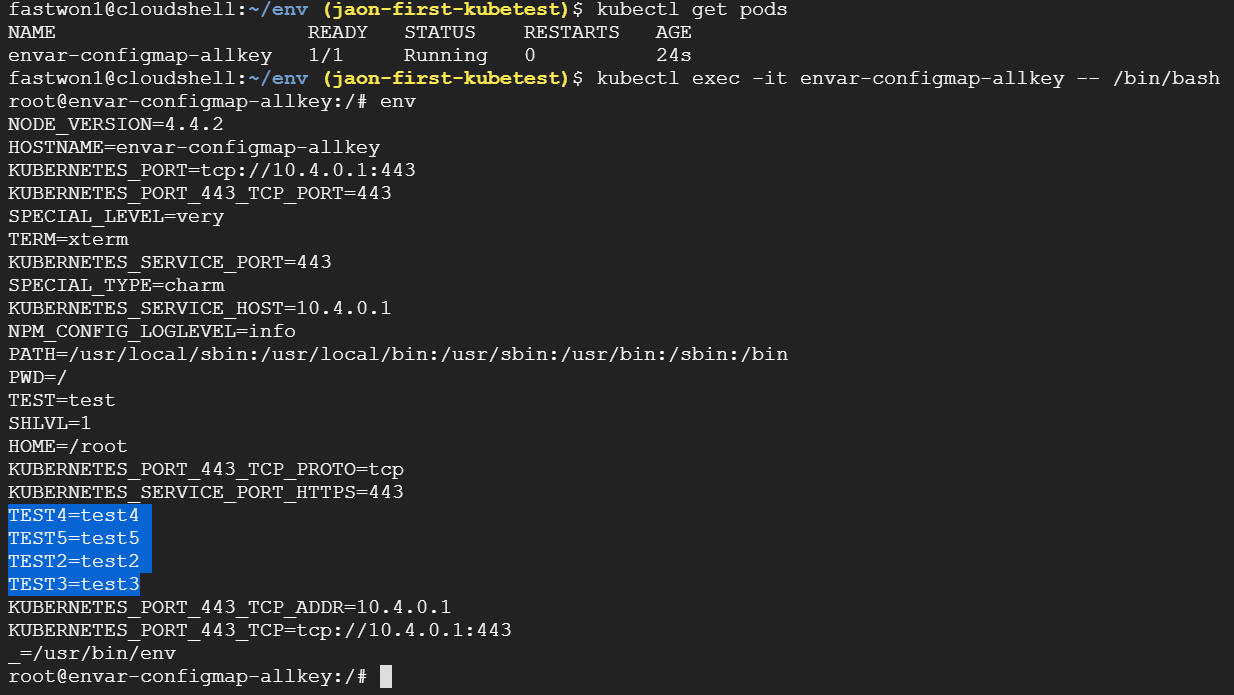

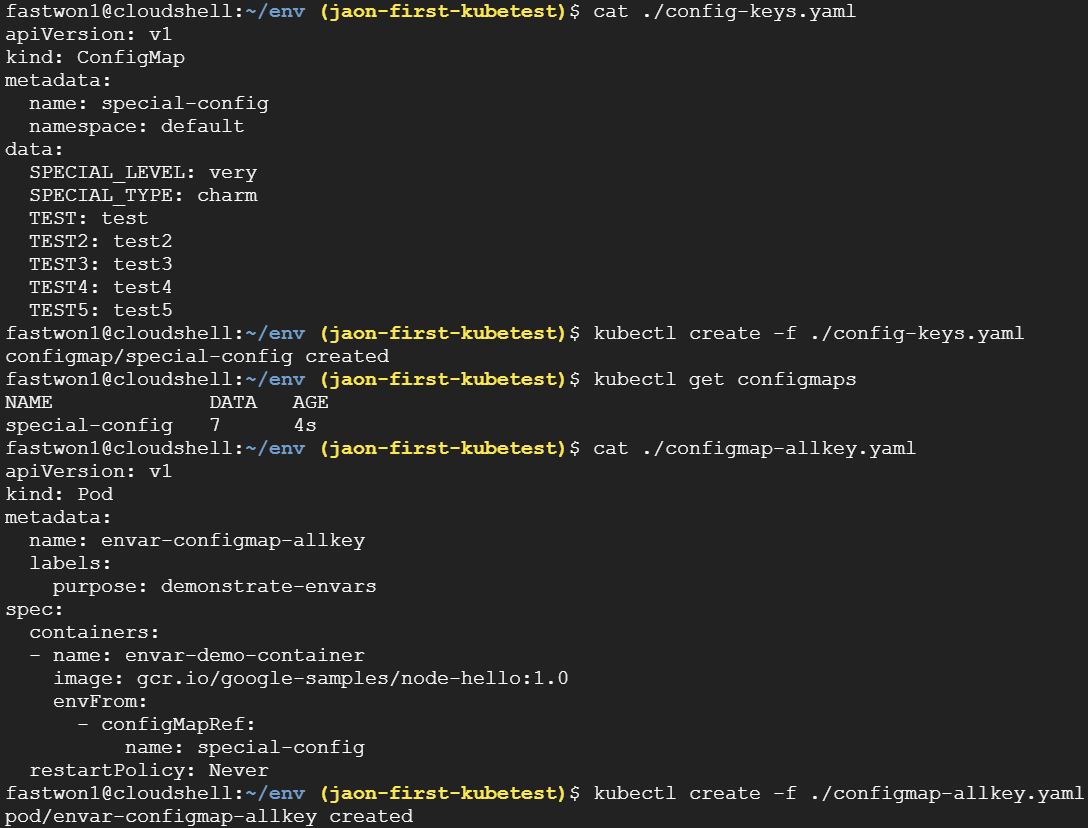

전체 keylist를 환경변수에 설정

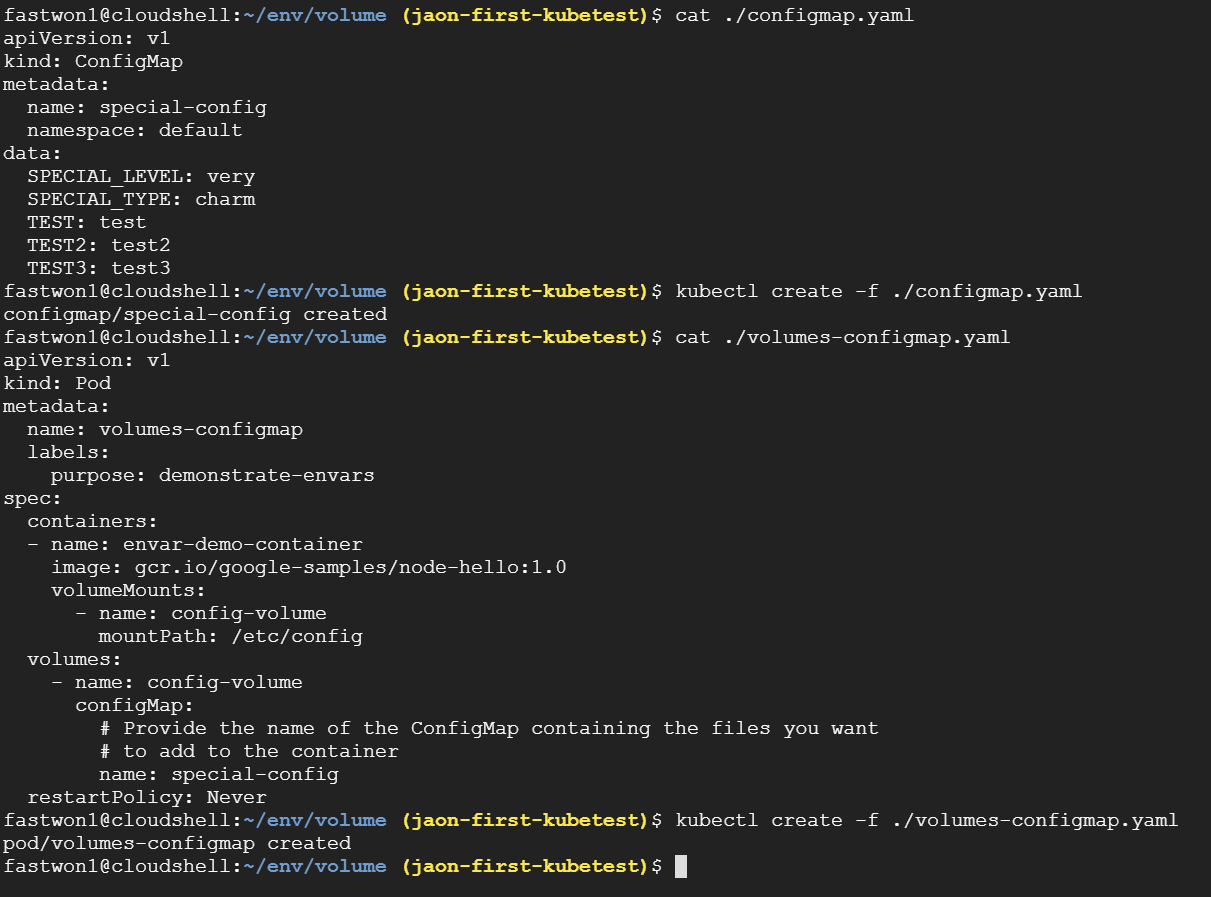

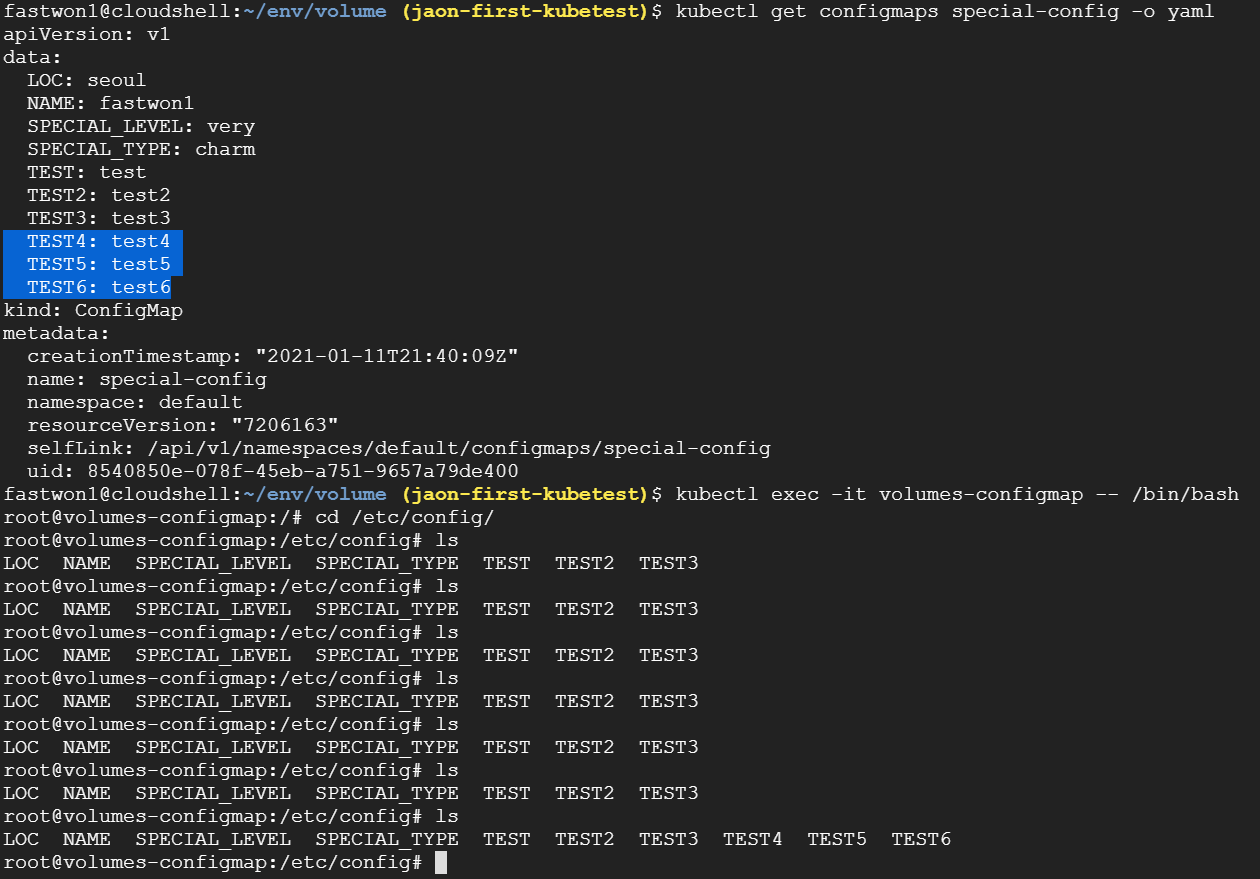

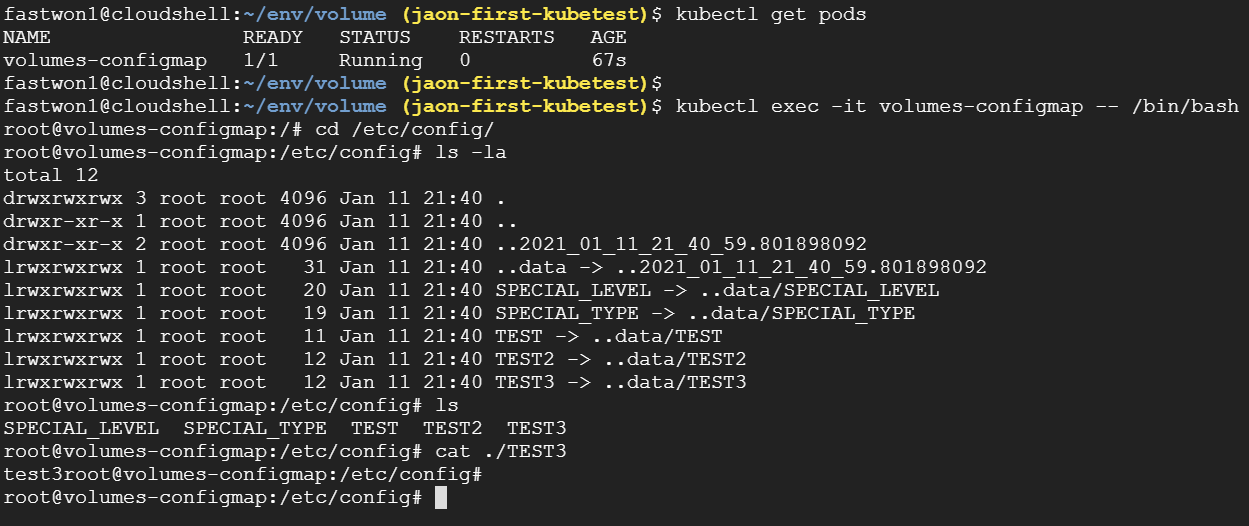

configmap을 활용한 디렉토리 마운트

• configmap에 3개의 key-value pairs를 추가할 경우 pod내에서도 이 설정이 1분마다 refresh되어 반영됨을 확인 할 수 있다.

  • key-value pairs의 삭제 또한 반영된다.
• 마운트형태가 아닌 일반 configmap방식은 pod가 restart되어야 configmap의 변경사항이 반영된다.

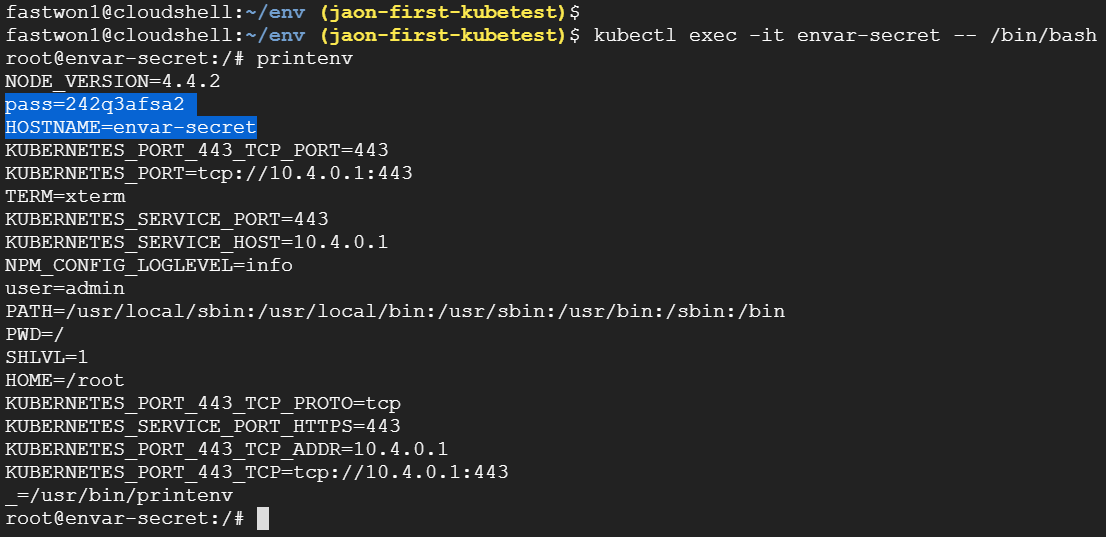

3. 환경변수를 Secret에 저장하는 방법

• bese64 인코딩된 형태로 데이터를 저장한다.
  • 비밀번호, OAuth 토큰 및 ssh 키등

• # echo -n admin > username
• # echo -n 242q3afsa2 > password
• # kubectl create secret generic db-user-pass --from-file=u sername --from-file=password

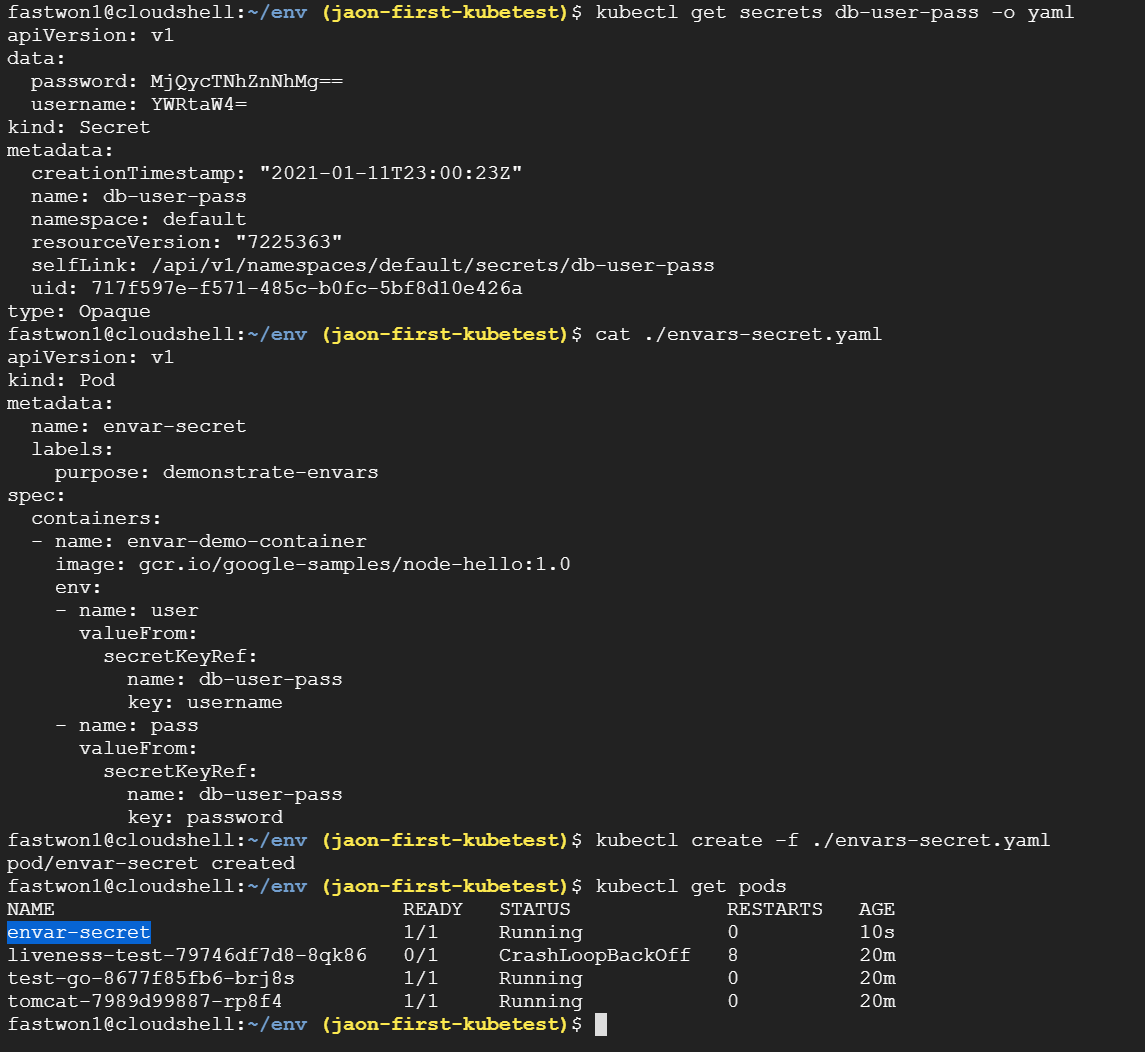

• # kubectl get secrets db-user-pass -o yaml
• 디코딩
  • # echo YWRtaW4= | base64 --decode

• kubectl create secret generic db-secret --from-literal=' DB_Password=Passw0rd!0' --dry-run=client  -o yaml > secret-mysql.yaml
• kubectl get secret db-secret -o yaml

livenessProbe

• 컨테이너의 실행 여부를 진단하여 실패시 컨테이너를 종료시키고 재시작 정책에 따라 컨테이너 재시작
  • (Pod을 재시작하는 것이 아니라 Container을 재시작하는 한다.)
• 컨테이너가 재시작되더라도 Pod의 IP address는 바뀌지 않는다.

livenessProbe 매커니즘

• httpGet
  • 지정한 IP주소, port, path에 HTTP GET 요청을 보내, 해당 컨테이너의 응답을 확인
  • 반환코드가 200이 아닌 값이 나오면 컨테이너 재시작
• tcpSocket
  • 지정된 포트에 TCP연결을 시도하여 연결되지 않으면 컨테이너 재시작
• exec
  • exec 명령을 전달하고 명령 종료코드가 0이 아닌값이면 컨테이너 재시작

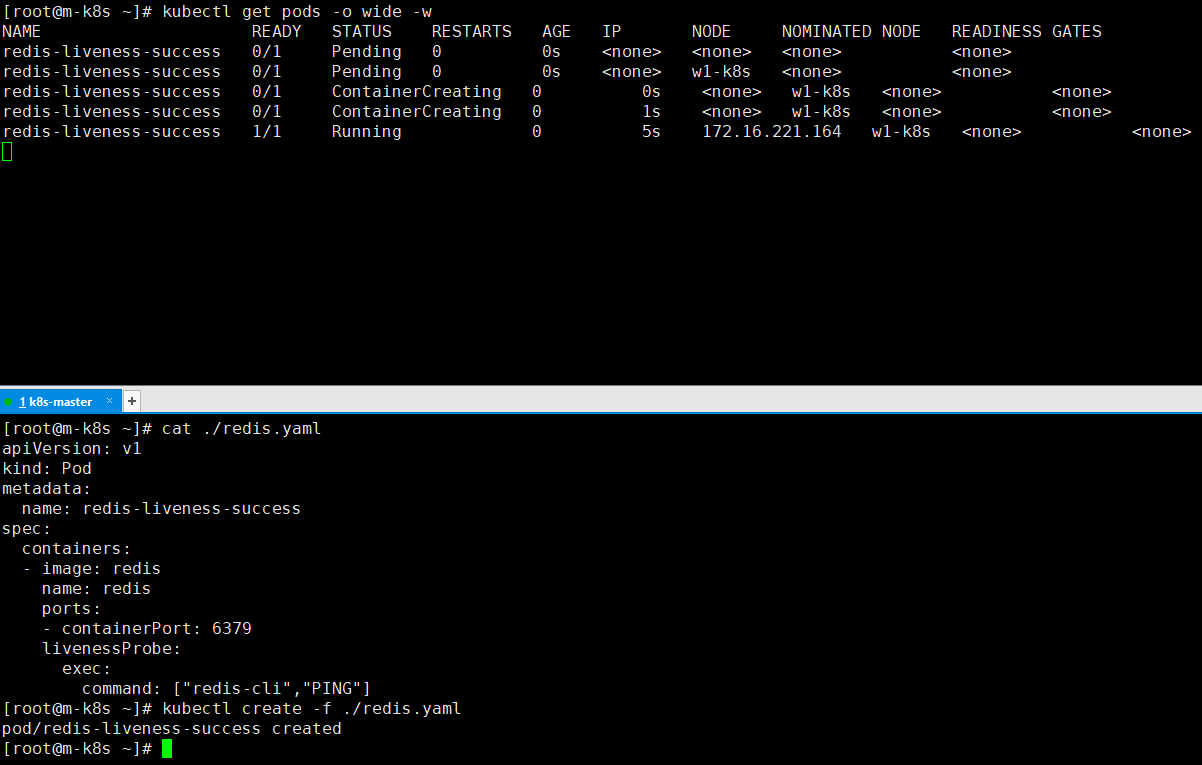

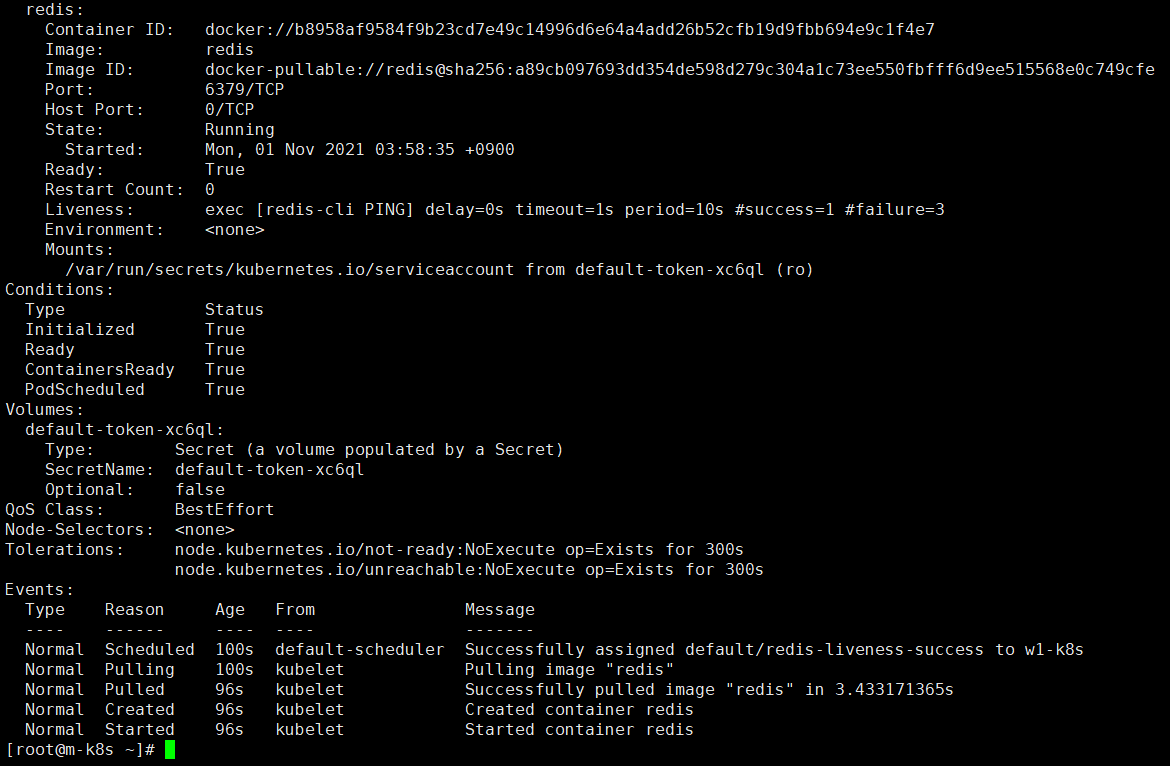

livenessProbe 테스트

• redis pod의 livenessProbe를 설정하여 container 정상성 확인

• liveness probe가 연속 3회(default) 실패하면 컨테이너 재시작

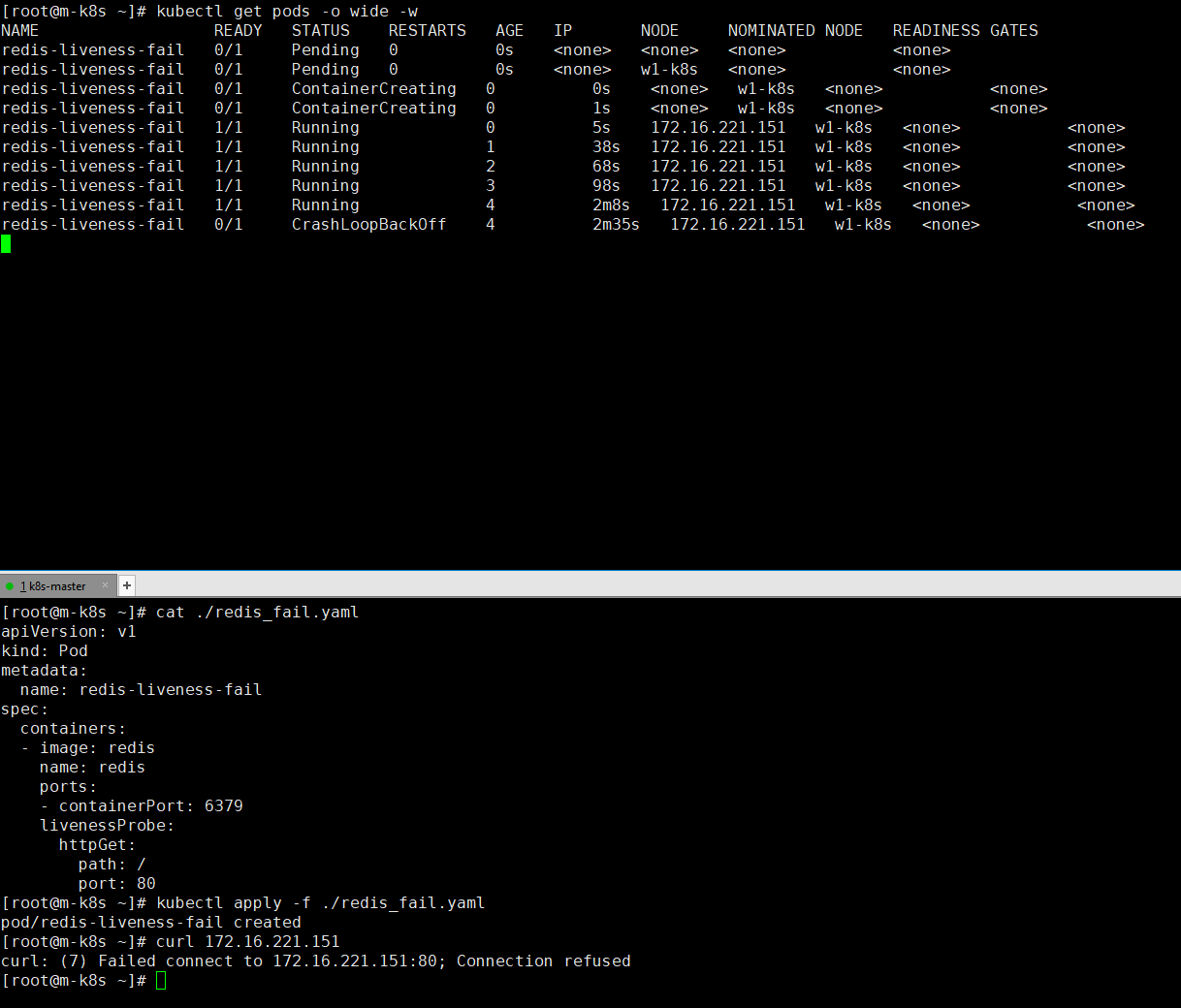

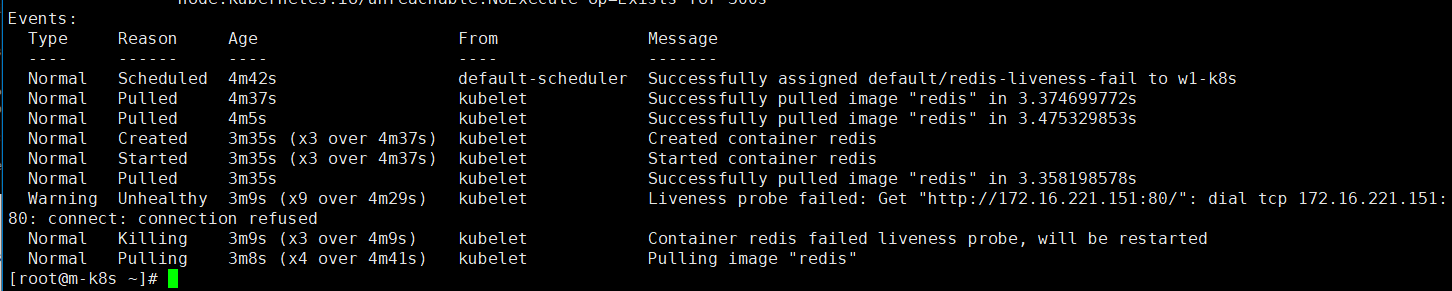

  • 컨테이너의 httpGet 요청이 실패

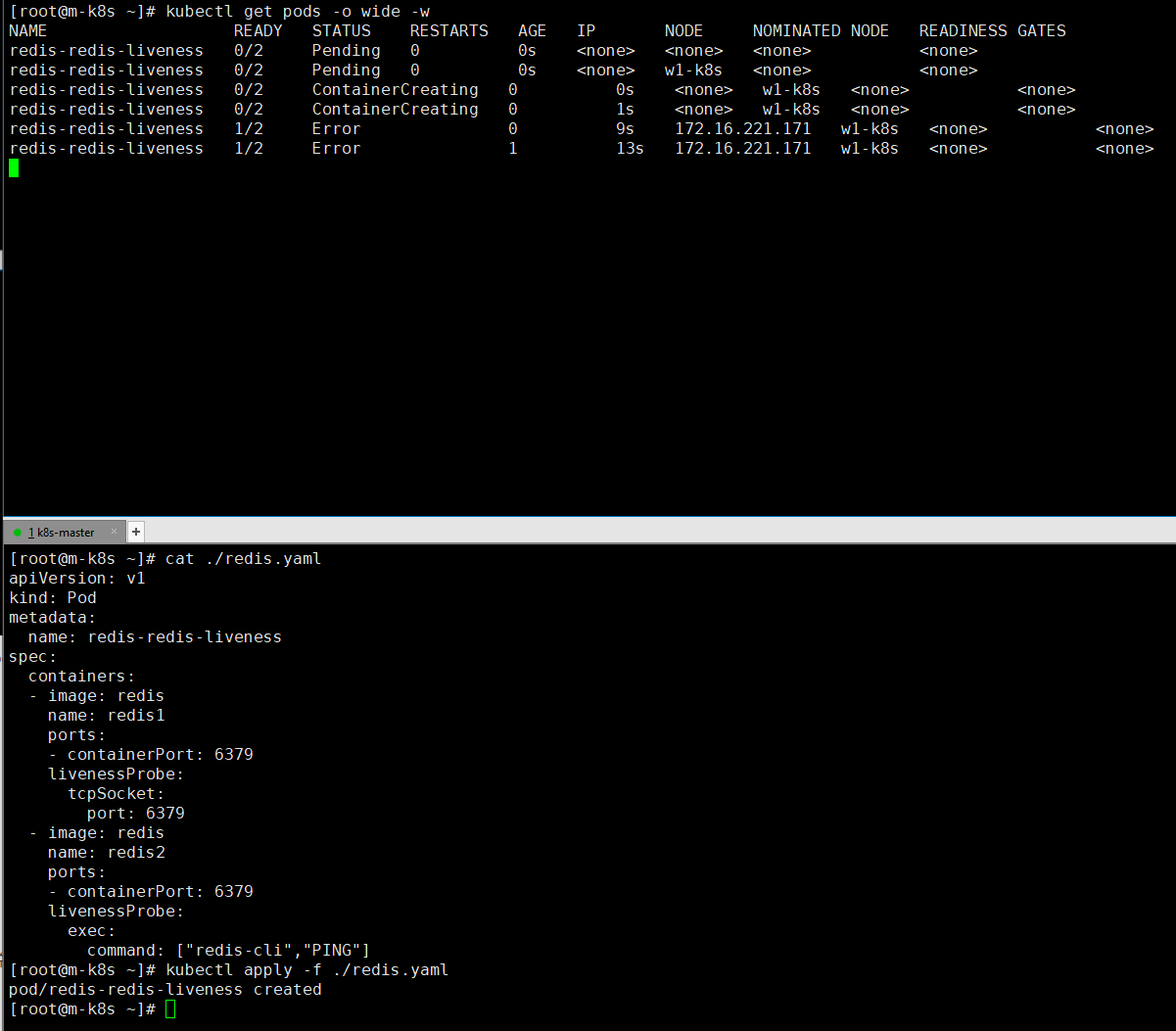

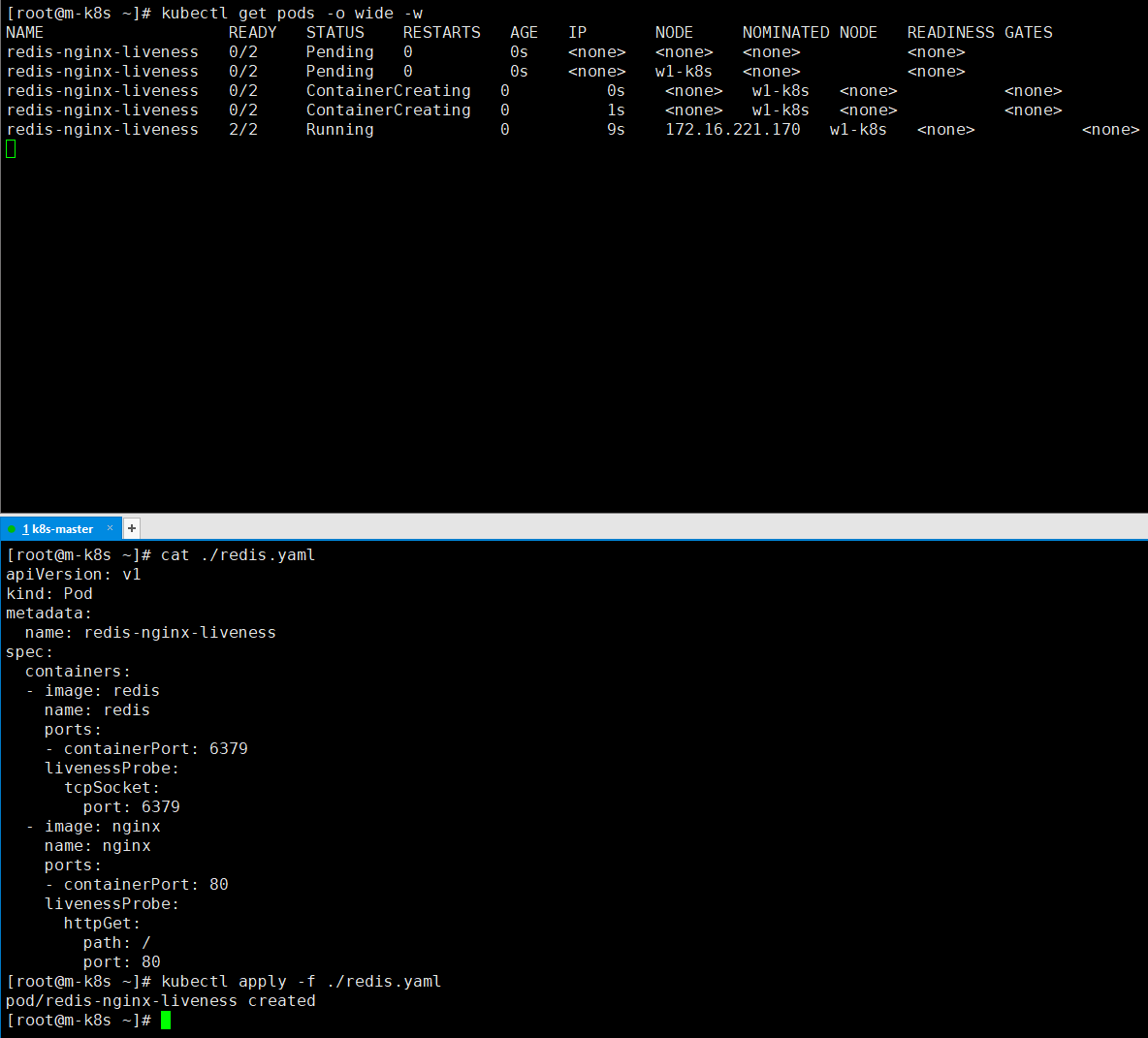

livenessProbe 멀티컨테이너 테스트

• redis와 nginx 멀티컨테이너 생성(성공)

• 단일 pod 멀티컨테이너는 서로 리소스를 공유하므로 redis가 사용하는 6379 port를 각각 binding 할 수 없다.

readinessProbe

• 컨테이너 실행된 후 실제로 서비스에 대한 응답을 할 수 있는지 진단
• 해당 진단이 실패하는 경우 엔드포인트 컨트롤러는 해당 파드에 연결된 모든 서비스를 대상으로 엔드포인트 정보를 제거
• 해당 pod가 readinessProbe를 지원하지 않는 경우 기본 상태값은 succeed

K8s label란?

• key value 형태로 구성하며 클러스터 안에 오브젝트를 만들 때 메타데이터로 설정할 수 있다.
• key는 컨트롤러들이 Pod를 관리 할 때 자신이 관리해야 할 Pod를 구분하는 역할을 함

metadata:
  labels:
    rel: product
    name: mainui

https://kubernetes.io/ko/docs/concepts/overview/working-with-objects/labels/

label 테스트

apiVersion: v1
kind: Pod
metadata:
  name: label-demo
  labels:
    environment: production
    app: nginx
spec:
  containers:
  - name: nginx
    image: nginx:1.14.2
    ports:
    - containerPort: 80

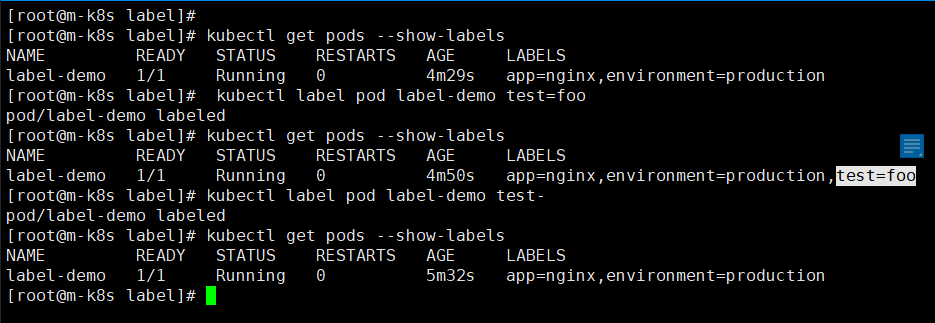

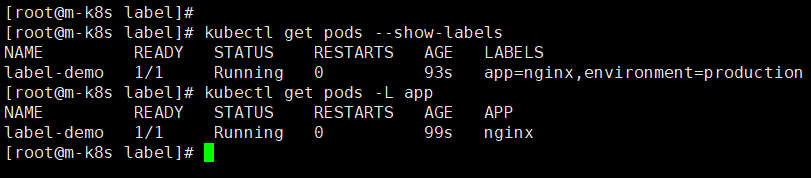

• # kubectl get pods --show-labels
• # kubectl get pod -L app

• # kubectl label pod label-demo test=foo
  • test1=test1 test2=test2 test3=test3 형식으로 다수의 key-value 지정가능
• # kubectl label pod label-demo test-
• # kubectl label pod label-demo app=httpd --overwrite
  • 덮어쓰기

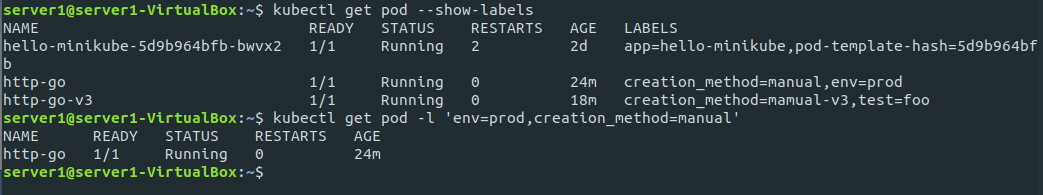

• # kubectl get pod -l 'env=prod,creation_method=manual'
  • -l 또는 --selector 사용가능
• # kubectl delete pods --selector 'env=prod'

Node label

• Worker Node의 특성을 Label로 설정
• Worker Node의 특성을 고려하여 Pod를 선택적으로 배치 할 수 있다

Node label 테스트

• # kubectl label nodes w1-k8s gpu=true disk=ssd
  • w1-k8s node에 gpu disk label 설정
• #kubectl label nodes w2-k8s gpu=true
  • w2-k8s node에 gpu label 설정
• #kubectl label nodes w3-k8s disk=ssd
  • w3-k8s node에 disk label 설정

apiVersion: v1
kind: Pod
metadata:
  labels:
    run: node-selector-test
  name: node-selector-test
spec:
  containers:
  - image: nginx
    name: webserver
    ports:
    - containerPort: 80
  nodeSelector:
    gpu: "true"
    disk: ssd

• nodeSelector에 의해서 설정 된 label이 있는 node가 선택된다

Annotation이란?

• label과 동일하게 key-value 쌍으로 사용자가 설정 할 수 있다
• k8s에게 특정 정보를 전달할 용도로 사용
• 관리를 위해 필요한 정보를 기록할 용도로 사용
  • 릴리즈, 로깅, 모니터링에 필요한 정보들을 기록

annotations:
  builder: "jaon"
  buildDate: "20220331"
  imageRepository: https://xxx.com/"

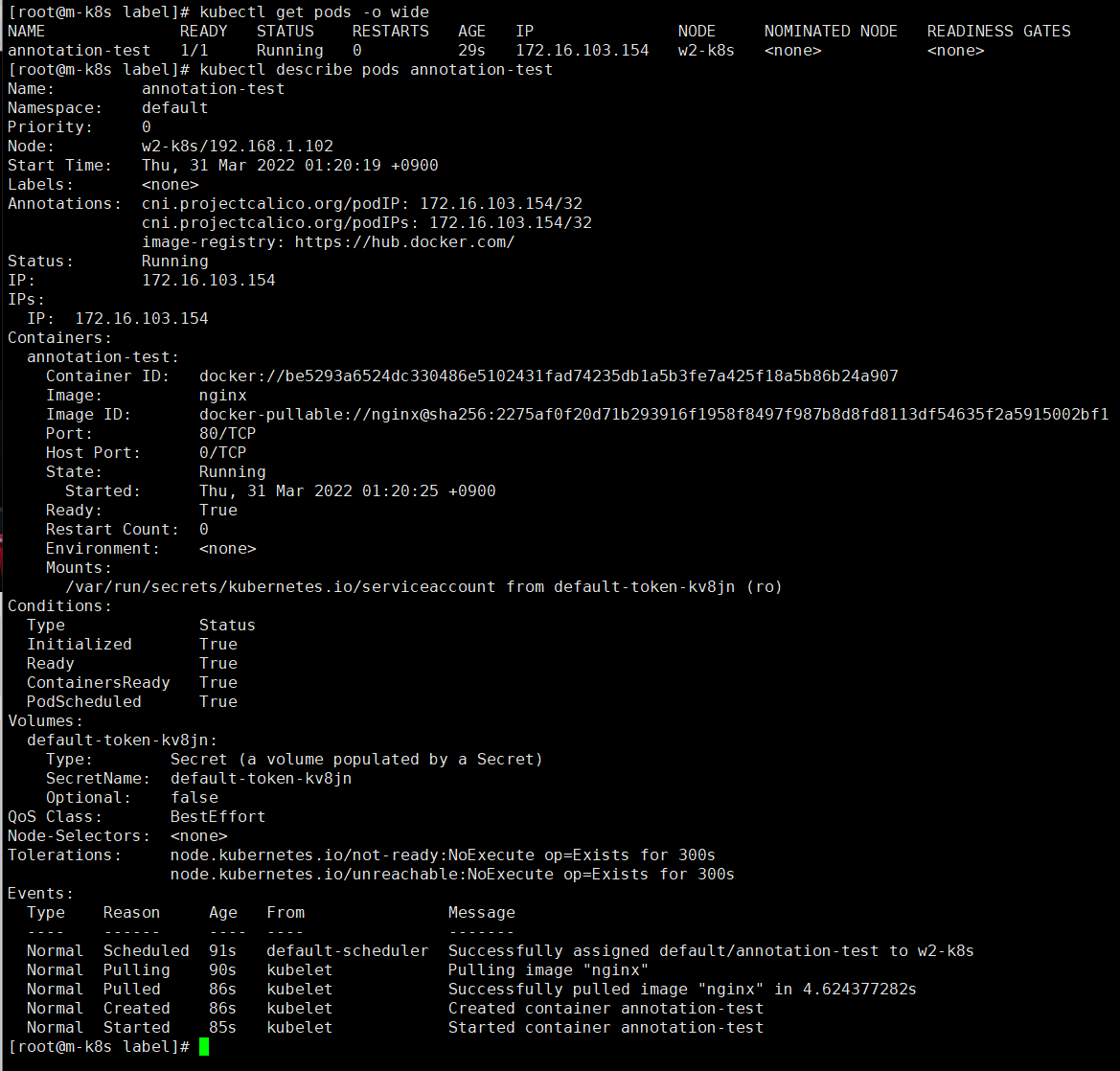

Annocation 테스트

apiVersion: v1
kind: Pod
metadata:
  name: annotation-test
  annotations:
    image-registry: "https://hub.docker.com/"
spec:
  containers:
  - image: nginx
    name: annotation-test
    ports:
    - containerPort: 80

Canary Deployment

• 블루 그린 업데이트
  • 기존에 실행된 Pod의 개수와 같은 개수의 신규 Pod를 모두 실행한 후 신규 Pod가 정상적으로 실행됐는지 확인한 이후 트래픽을 한꺼번에 신규 파드 쪽으로 옮김
  • downtime이 발생함.
• 롤링 업데이트
  • 배포된 전체 Pod를 한꺼번에 교체하지 않고 일정 개수씩 교체하면서 배포
  • 서비스 중단없이 업데이트하는 방식
• 카나리 업데이트
  • 기존 버전을 유지한 채로 일부 버전만 신규 Pod로 교체하고 버그나 이상이 없는지 확인

Canary 배포 테스트

apiVersion: v1
kind: Service
metadata:
  name: mainui-svc
spec:
  selector:
    app: mainui
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 80

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mainui-stable
spec:
  replicas: 2
  selector:
    matchLabels:
      app: mainui
      version: stable
  template:
    metadata:
      labels:
        app: mainui
        version: stable
    spec:
      containers:
      - name: mainui
        image: nginx:1.14
        ports:
        - containerPort: 80

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mainui-canary
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mainui
      version: canary
  template:
    metadata:
      labels:
        app: mainui
        version: canary
    spec:
      containers:
      - name: mainui
        image: nginx:1.15
        ports:
        - containerPort: 80

• label을 통해서 기존에 구동중인 service에 canary버전을 단일진입점으로 포함시켜서 canary버전을 검증한다
  • canary버전에 문제가 없다면 기존 stable버전의 deployment를 삭제하여 canary버전으로 서비스를 할 수 있다
    • 기존 서비스에 영향을 끼치지 않고 서비스가 가능하다

 K8s Service란?

• 쿠버네티스의 네트워크를 의미
• Pod들을 묶어주는 virtual IP
• 동적으로 변하는 pod들에 고정적으로 접근 할 때 사용하는 방법을 제공
  • 포드의 IP가 변동되었을때 재설정을 하지 않아야 할 필요성이 있음
    • 포드가 지속적으로 생성/삭제시 IP의 지속적인 변동으로 로드밸런싱을 관리해줄 개체가 필요

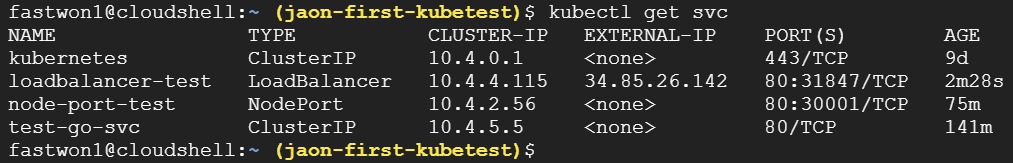

• Service Type
  • ClusterIP
  • NodePort
  • LoadBalancer

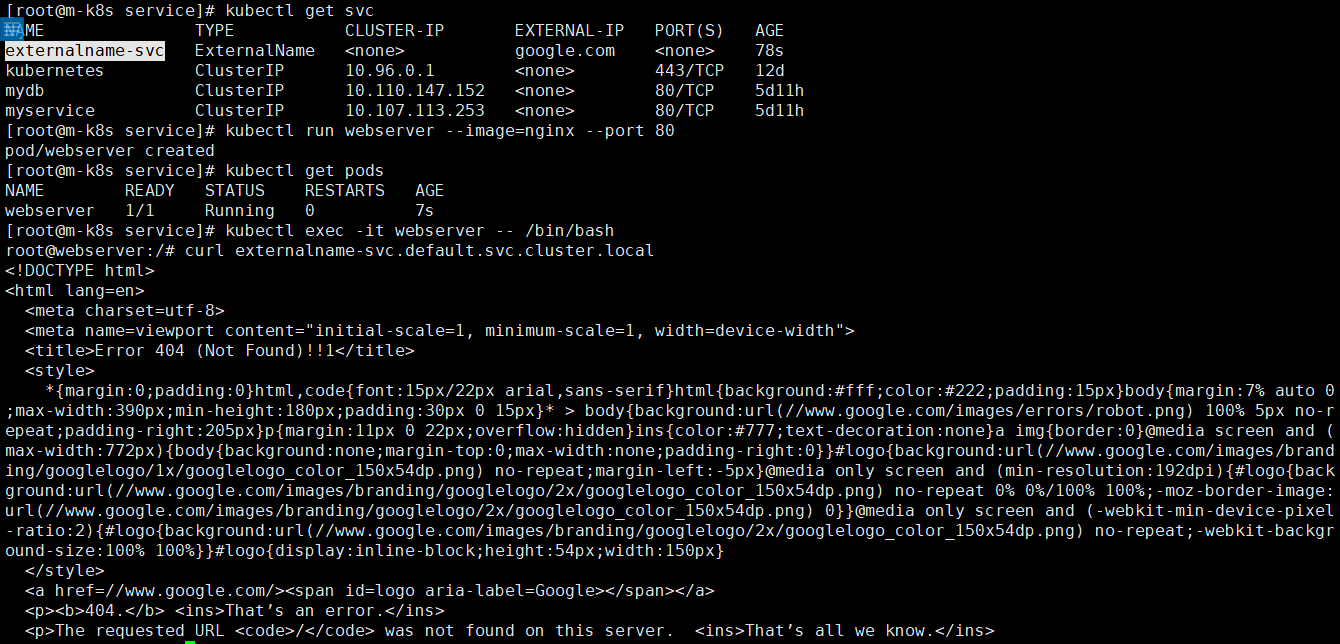

  • ExternalName

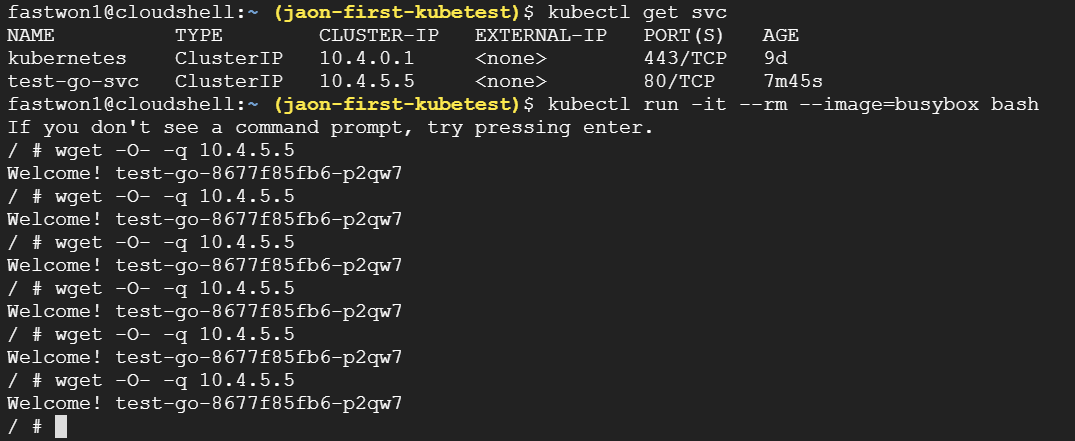

Cluster IP

• ClusterIP
  • Pod 그룹의 단일 진입점(Virtual IP) 생성
  • default 서비스 타입 클러스터 안에서만 사용할 수 있다
  • 클러스터안의 Node나 Pod에서 Cluster IP를 통해서 서비스에 연결된 Pod에 접근 할 수 있다
  • 단 클러스터 외부에서는 접근 할 수 없다

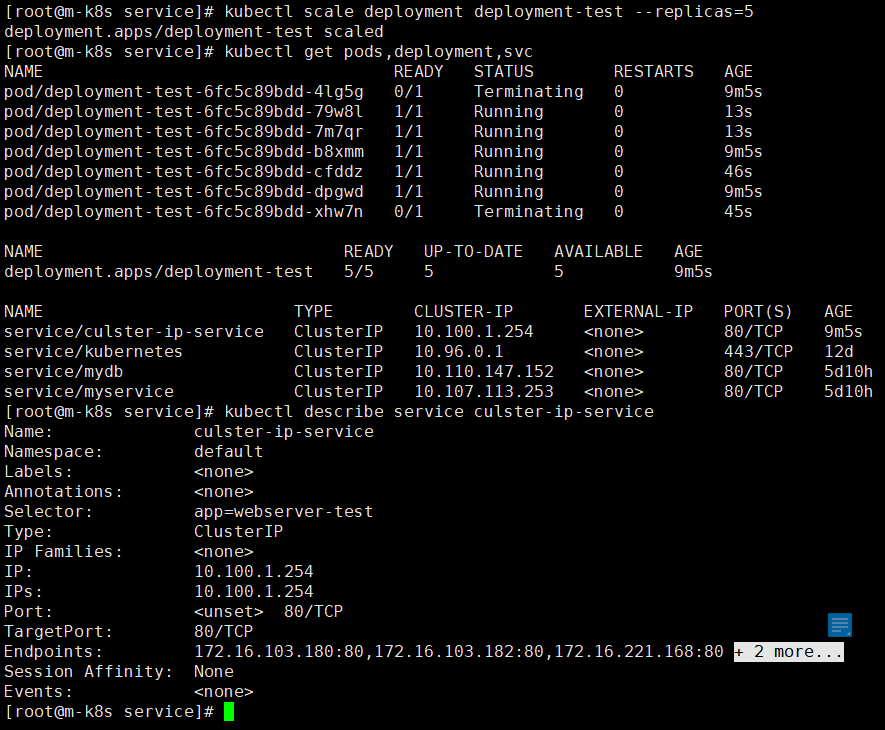

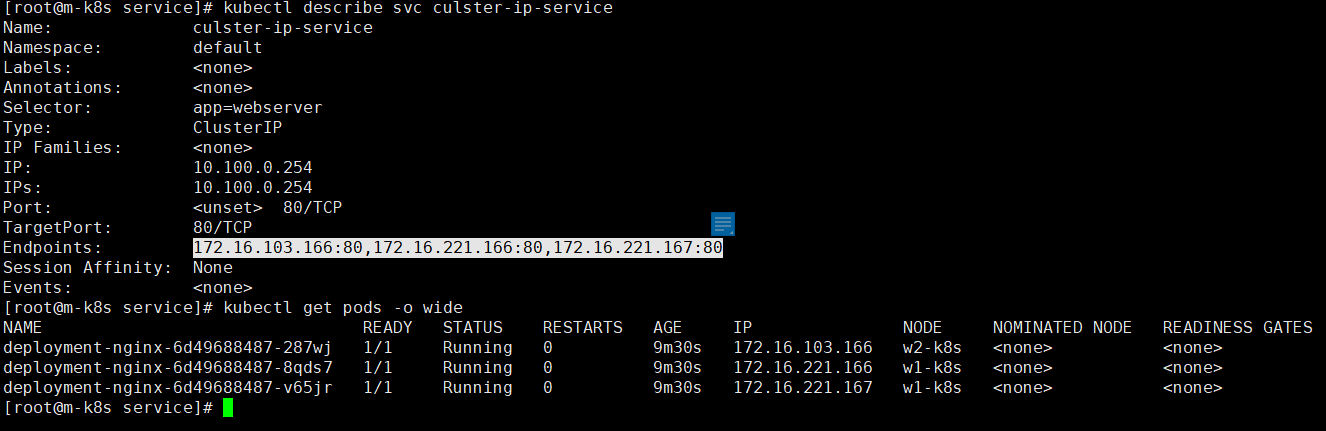

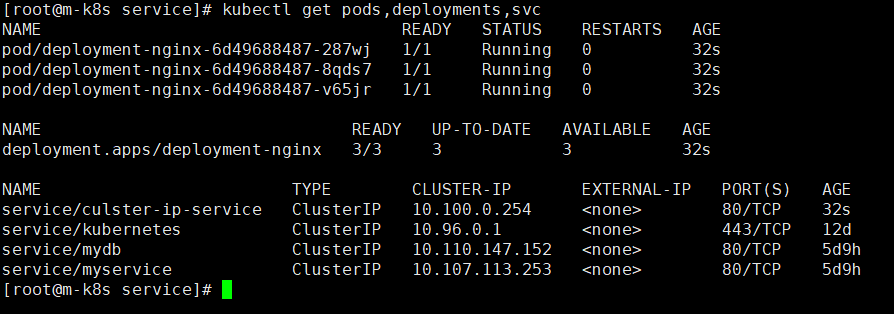

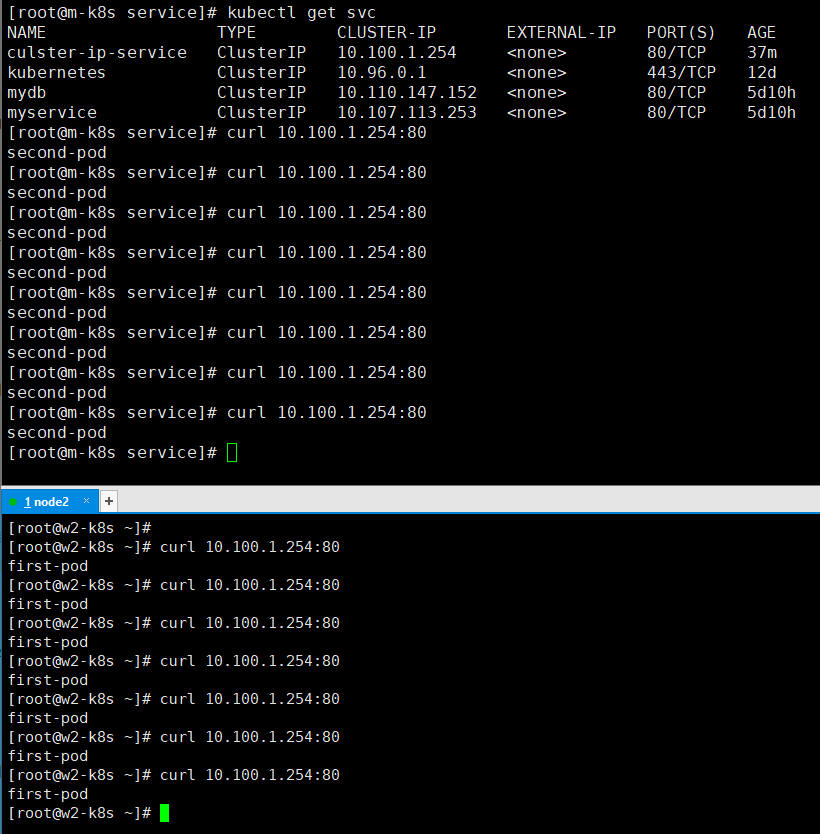

Cluster IP 테스트

apiVersion: v1
kind: Service
metadata:
  name: culster-ip-service
spec:
  type: ClusterIP
  clusterIP: 10.100.0.254
  selector:
    app: webserver

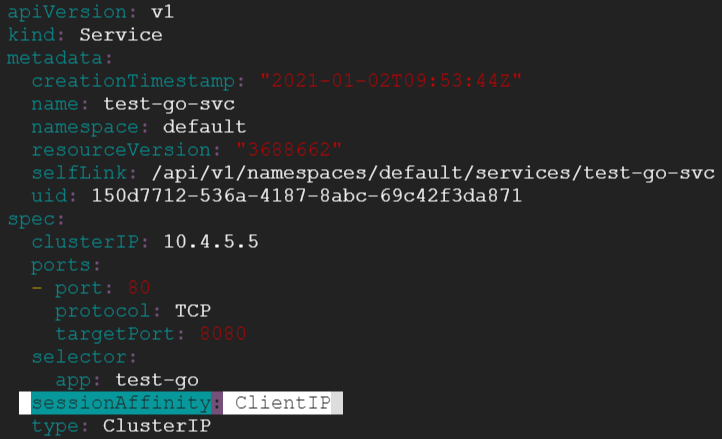

#  sessionAffinity: ClientIP  #client session을 1개의 pod에 고정
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80

---

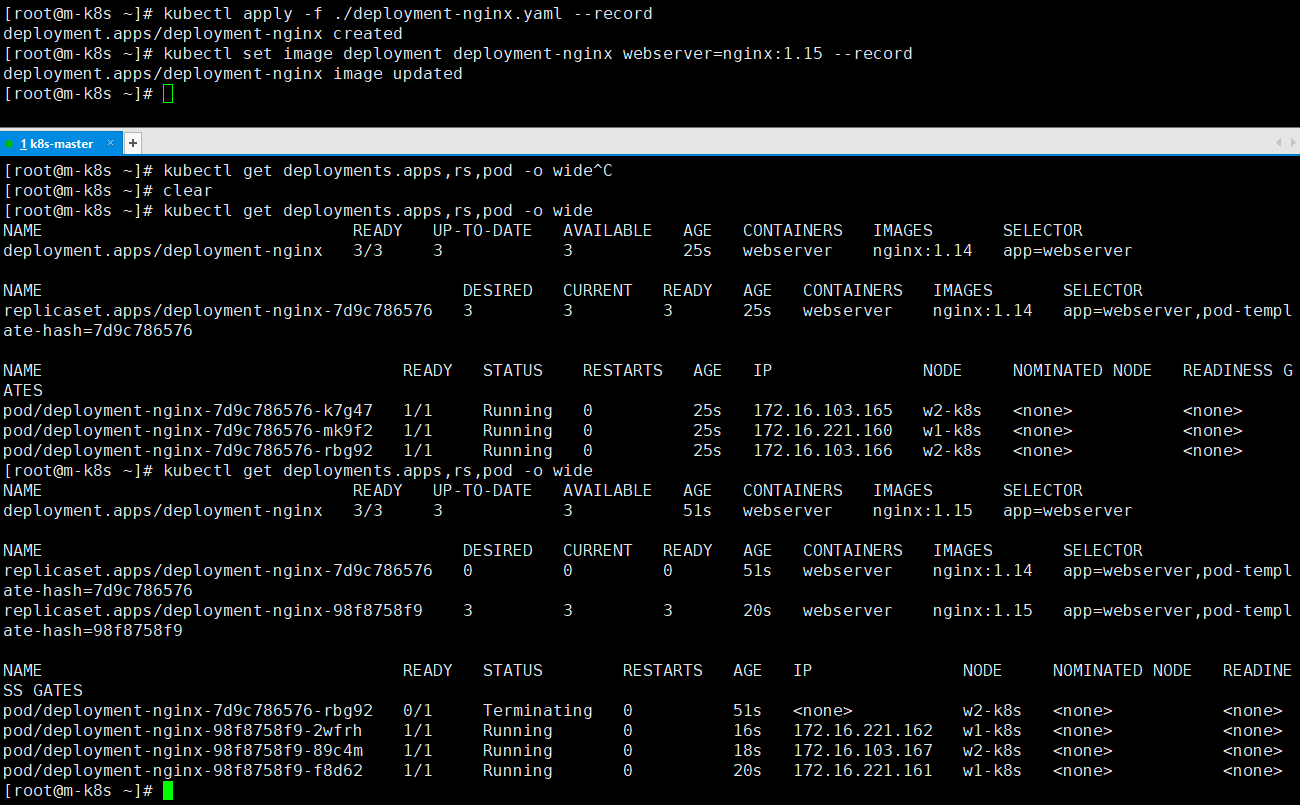

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
  annotations:
    kubernetes.io/change-cause: version 1.20
spec:
  progressDeadlineSeconds: 2
  revisionHistoryLimit: 10
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  replicas: 3
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
        test: test_branch
    spec:
      containers:
      - name: webserver
        image: nginx:1.20
        ports:
        - containerPort: 80

• yaml에서 정의한 cluster ip 10.100.0.254를 vip로 가지는 service가 생성되었다

• service Endpoints가 pod의 IP와 연결됨을 확인 할 수 있다
• # curl 10.100.0.254:80
  • service에 묶여있는 3개의 pod에 랜덤하게 요청한다(round-robin방식 X)

• pod를 5개로 scale out시 service에도 2개의 EndPoint IP가 추가됨을 확인 할 수 았다.

• sessionAffinity를 설정하여 클라이언트의 세션을 하나의 pod로 고정시킨다

• busybox를 생성하여 ClusterIP로 wget 요청을 해보자
  • # kubectl run -it --rm --image=busybox bash
  • # wget -O- -q 10.4.5.5

    • 동일 클라이언트(동일세션) 요청을 동일 pod가 응답함을 확인할 수 있다

NodePort

• 서비스 하나에 모든 Node의 지정된 포트를 할당
• NodePort를 사용하면 클러스터 내부/외부에서 접근 할 수 있다
• Default NodePort 범위: 30000 - 32767

NodePort 테스트

apiVersion: v1
kind: Service
metadata:
  name: cluster-ip-service
spec:
  type: NodePort
  clusterIP: 10.100.100.254
  selector:
    app: webserver-test
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
    nodePort: 30001

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-test
  annotations:
    kubernetes.io/change-cause: version 1.20
spec:
  progressDeadlineSeconds: 2
  revisionHistoryLimit: 10
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  replicas: 3
  selector:
    matchLabels:
      app: webserver-test
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver-test
    spec:
      containers:
      - name: webserver-test
        image: nginx:1.15
        ports:
        - containerPort: 80

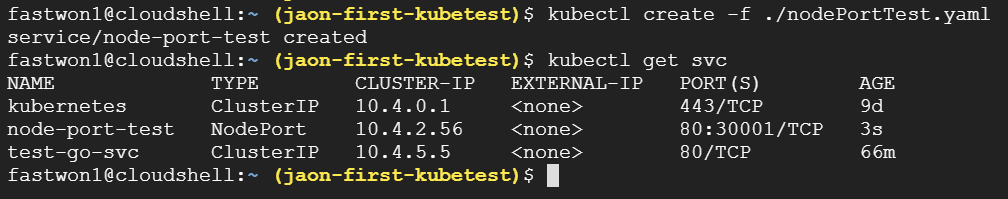

• # kubectl create -f ./nodePortTest.yaml

• GKE에서 방화벽 해제가 필요

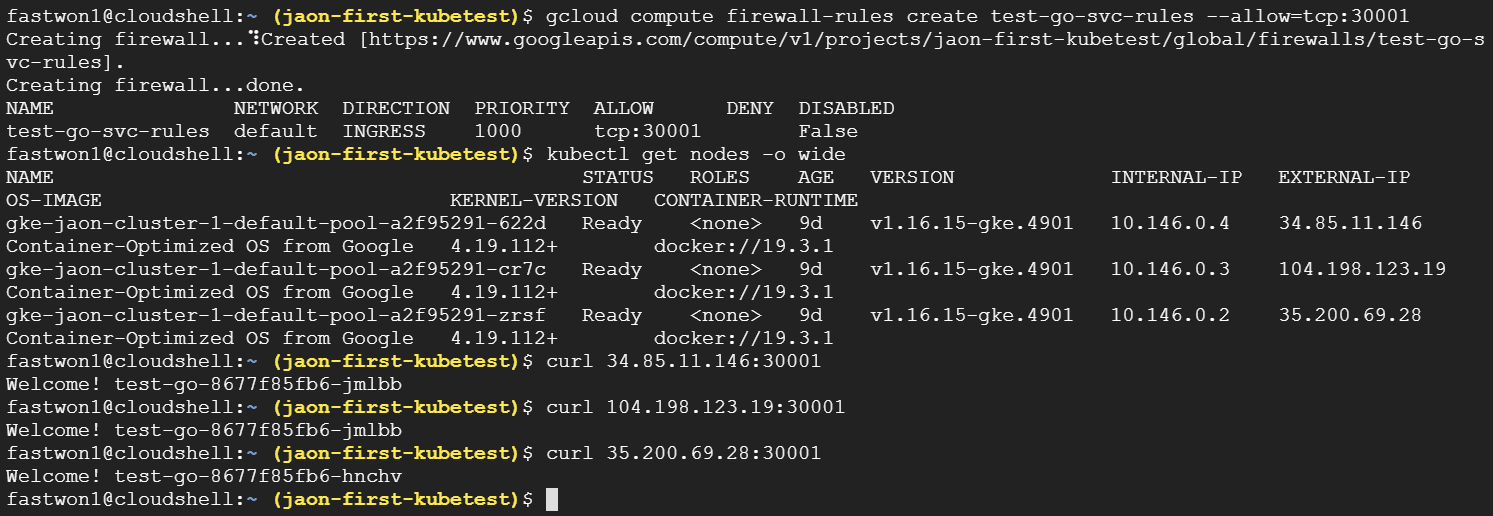

  • # gcloud compute firewall-rules create test-go-svc-rules --allow=tcp:30001
    • 30001번포트의 방화벽을 allow한다.
• # kubectl get nodes -o wide
• # curl 34.85.11.146:30001
• # curl 104.198.123.19:30001
• # curl 35.200.69.28:30001

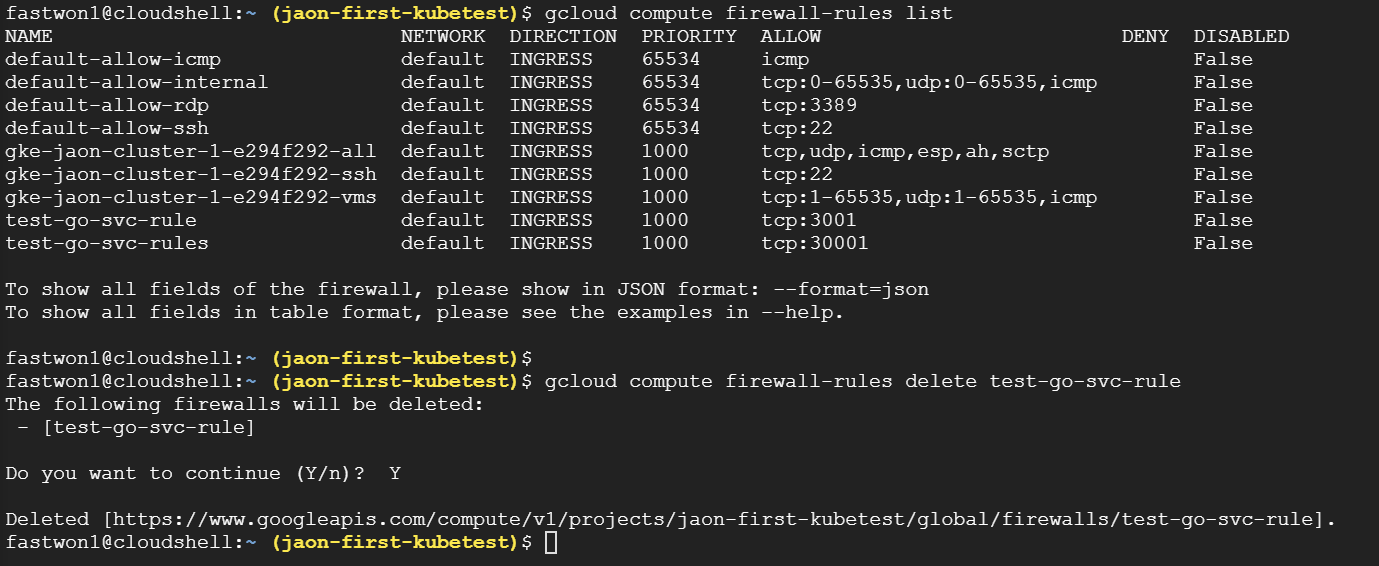

• # gcloud compute firewall-rules list
• # gcloud compute firewall-rules delete test-go-svc-rule

LoadBalancer

• AWS/GCP/Azure등과 같은 클라우드에서 제공하는 LoadBalancer와 pod를 연결한 후 해당 LoadBalancer IP를 이용하여 클러스터 외부에서 pod에 접근 할 수 있다

apiVersion: v1
kind: Service
metadata:
  name: loadbalancer-test
spec:
  type: LoadBalancer
  selector:
    app: test-go
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080

• # kubectl create -f ./loadbalceTest.yaml

NodePort vs LoadBalancer

• NodePort는 Node의 IP를 알아야 접근이 가능하여 외부에 Node의 IP가 노출될 우려가 있다.
• LoadBalancer는 대표 IP(EXTERNAL-IP)를 통해서 pod들에 접근하여 Node의 IP가 외부에 노출되지 않는다.
• LoadBalancer는 경로를 최적화하여 구현할 수 있다.

ExternalName

• 클러스터 내부에서 외부에 접속 시 사용할 도메인을 등록해서 사용
• 클러스터 도메인이 실제 외부 도메인으로 치환되어 동작한다

ExternalName 테스트

apiVersion: v1
kind: Service
metadata:
  name: externalname-svc
spec:
  type: ExternalName
  externalName: google.com

• Pod 내부에서 ExternalName으로 google.com로 curl실행
  • # curl externalname-svc.default.svc.cluster.local
• 특정 서비스에 접근하는 도메인
  • 서비스이름.네임스페이스.svc.cluster.local
• 특정 Pod 접근하는 도메인
  • IP주소.네임스페이스.pod.cluster.local

Headless 서비스란?

• Loadbalancing이 필요 없거나 단일 서비스 IP가 필요 없는 경우 사용
• Pod의 endpoint에 DNS resolving Service 지원
• Pod의 DNS 주소: pod-ip-addr.namesapce.pod.cluster.local

Headless 테스트

apiVersion: v1
kind: Service
metadata:
  name: headless-service
spec:
  type: ClusterIP
  clusterIP: None
  selector:
    app: webserver-test
#  sessionAffinity: ClientIP
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-test
  annotations:
    kubernetes.io/change-cause: version 1.20
spec:
  progressDeadlineSeconds: 2
  revisionHistoryLimit: 10
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  replicas: 3
  selector:
    matchLabels:
      app: webserver-test
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver-test
    spec:
      containers:
      - name: webserver-test
        image: nginx:1.15
        ports:
        - containerPort: 80

• # curl 172-16-221-172.default.pod.cluster.local
  • Pod ip를 domain으로 가지는게 의미가 있나?
  • service discovery 관련 공부가 필요할 듯 하다.

Kube-proxy

• K8s service의 backend 구현
• endPoint 연결을 위한 iptable rule 구성
• Cluster IP나 Node port로 접근할 수 있게 만들어 실제 조작을 하는 컴포넌트
• mode
  • userspace
    • 클라이언트의 서비스 요청을 iptables를 거쳐 kube-proxy가 받아서 연결
  • iptables
    • service API 요청시 iptables rule 생성
    • 클라이언트에서 오는 모든 요청은 iptables을 거쳐서 pod로 직접 전달
  • IPVS
    • L4 로드밸런싱 기술을 이용
    • 별도의 ipvs 지원 모듈을 설정한 후 적용 가능

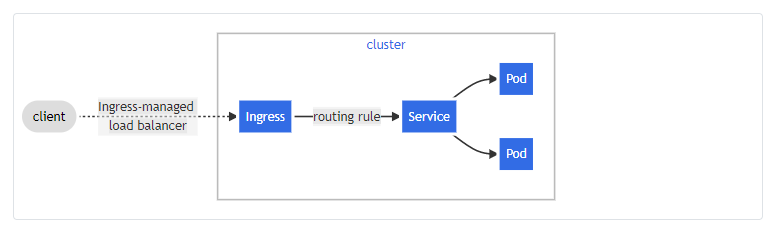

인그레스란?

• 클러스터 외부에서 안으로 접근하는 요청들을 어떻게 처리할지 정의해둔 규칙의 모음
• 서비스들에 대한 단일 진입점을 구성
  • 서비스에 대한 외부 URL 제공
  • 트래픽 로드밸런싱
  • SSL 인증 처리
  • 도메인 기반 가상 호스팅 제공

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: test-go-ingress
spec:
  rules:
  - host: fastwon1.com
  - http:
      paths:
      - path: /
        backend:
          serviceName: test-go-svc
          servicePort: 80

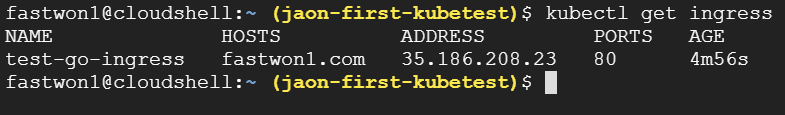

• # kubectl get ingress

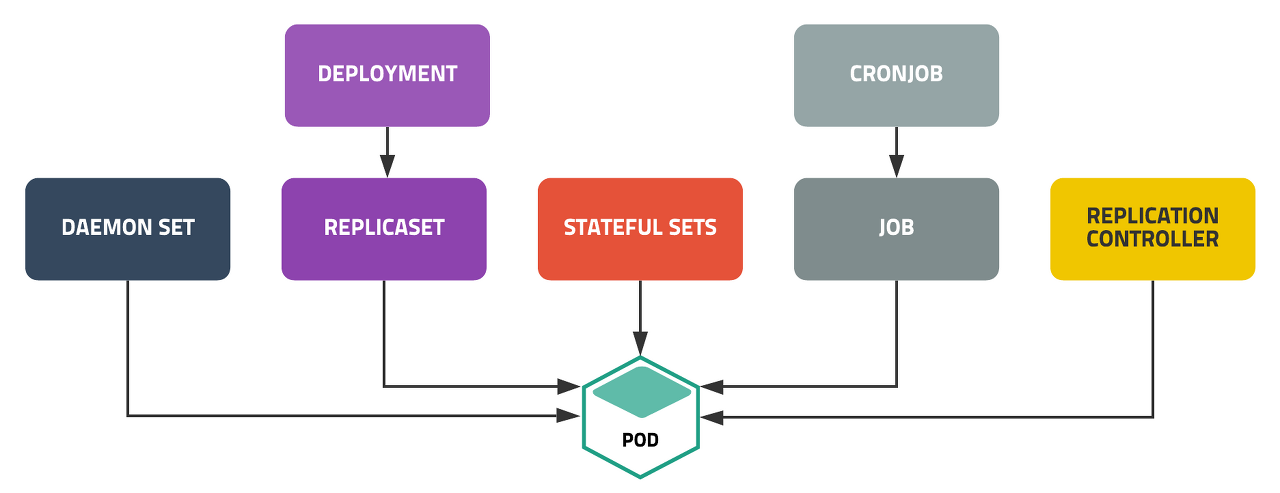

Controller이란?

• 특정 application을 운영하는데 있어서 pod의 개수를 보장하는 역할을 하는 컴포넌트

https://devops.com.vn/using-replica-set-and-daemon-set-deploying-managing-pod-in-k8s/

1. ReplicationController란?

• k8s 프로젝트 초장기부터 있었던 가장 기본적인 컨트롤러
• 지정한 숫자만큼의 Pod의 개수를 보장하며 파드 집합의 실행을 안정적으로 보장하기 위한 컴포넌트
  • 현재 구동중인 Pod 개수가 요구된 pod 개수보다 부족한경우 template를 이용하여 pod를 생성
  • 요구된 pod의 수 보다 현재 구동중인 pod가 많다면 최근에 생성된 pod를 삭제
  • 기본구성
    • selector
      • Controller는 오직 selector만을 기준으로만 동작한다
    • replicas
      • Pod의 개수를 보장
    • template
      • RC는 pod 생성/삭제에 대해서 해당 template를 참조한다
• 현재는 비슷한 역할을 수행하는 ReplicaSet을 사용하는 추세

ReplicationController Test

apiVersion: v1
kind: ReplicationController
metadata:
  name: rc-nginx
spec:
  replicas: 3
  selector:
    app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:  #해당 labels는 반드시 상단의 selector의 값들을 전부 포함해야한다.
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

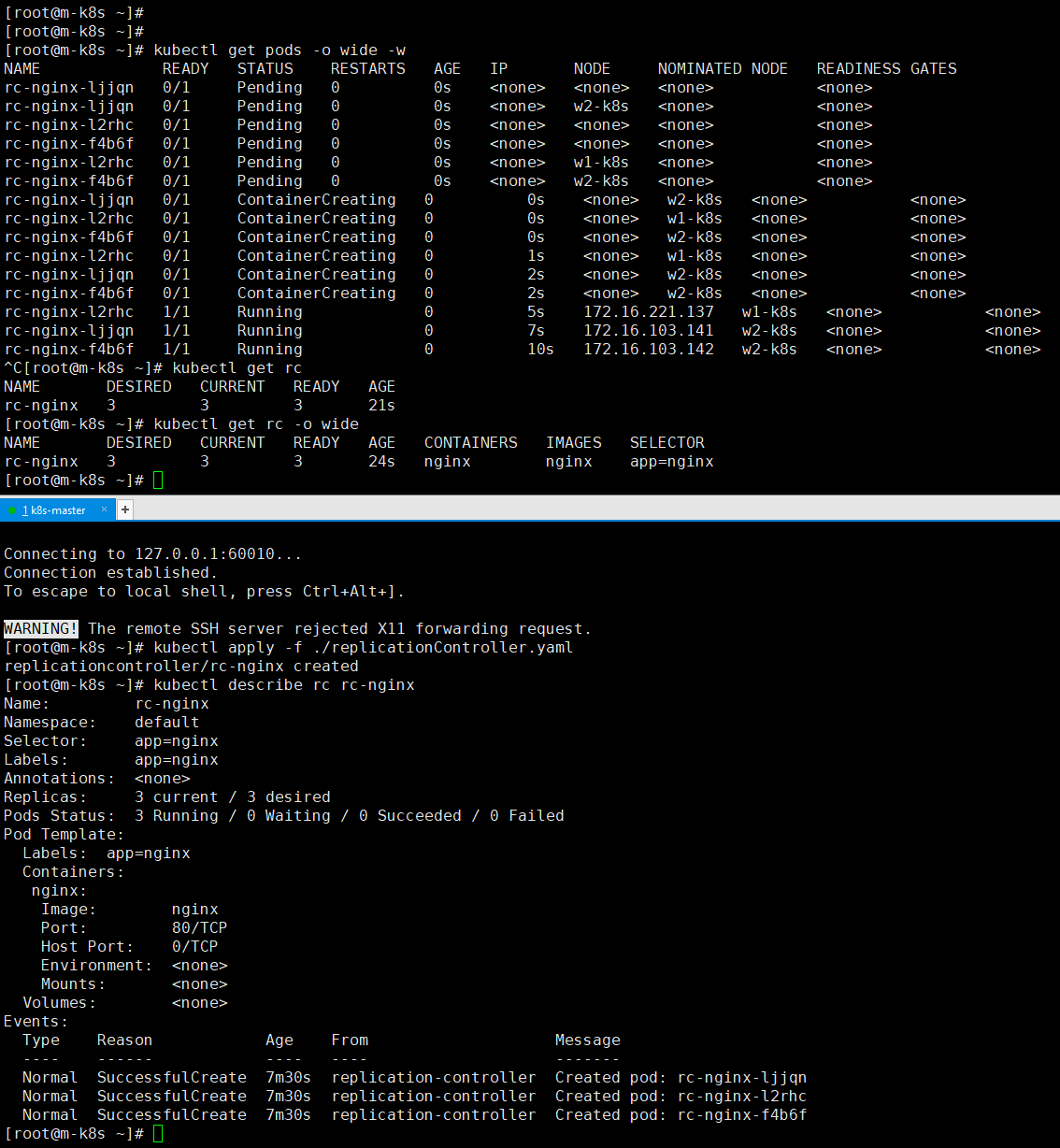

• # kubectl apply -f ./replicationController.yaml
• # kubectl describe rc rc-nginx
• 현재 Replicas의 current와 disired가 같다면 pod를 추가 할 수 없다

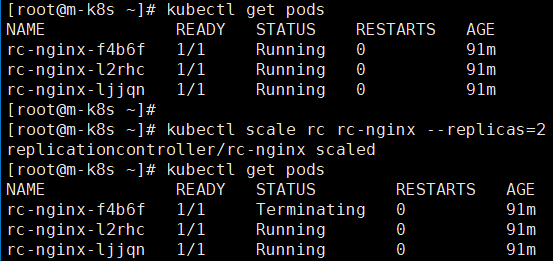

• # kubectl scale rc rc-nginx --replicas=2

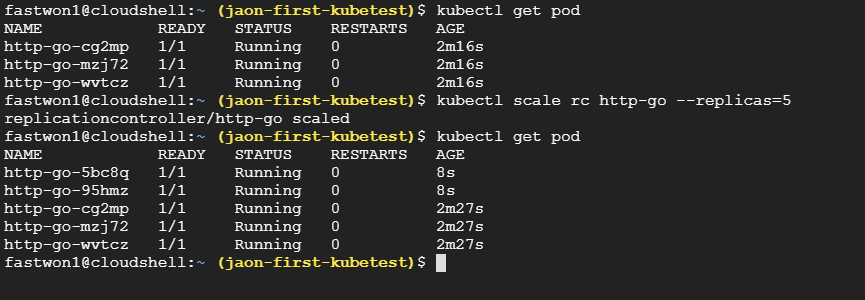

• # kubectl scale rc http-go --replicas=5

• pod의 label 확인
  • # kubectl get pods --show-labels

2. ReplicaSet이란?

• ReplicationController와 같은 역할을 수행하는 컨트롤러
• selector를 통해서 ReplicationController보다 다양한 표현이 가능하다
• ReplicationController와 동일하게 selector만을 기준으로 pod를 관리한다

ReplicaSet Test

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: rs-nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
      test: test
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

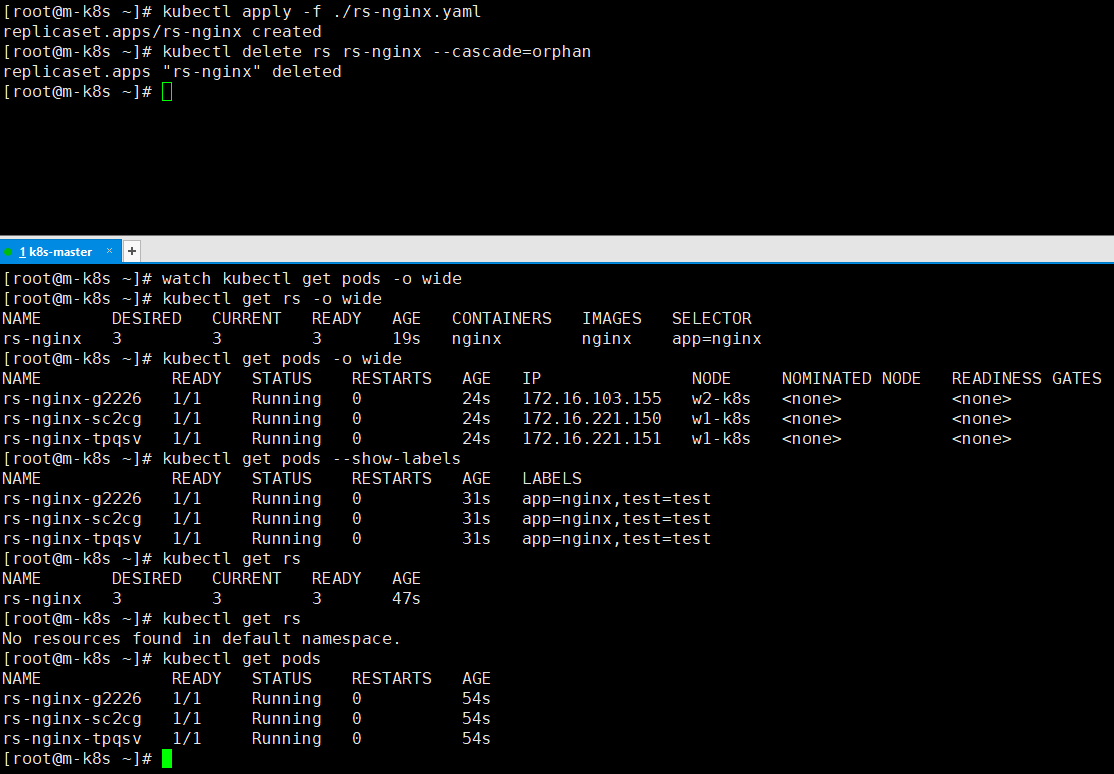

• # kubectl apply -f ./rs-nginx.yaml
• # kubectl scale rs rs-nginx --replicas=2
  • scale in
• # kubectl delete rs rs-nginx --cascade=orphan
  • 현재 구동중인 pod는 삭제하지 않고 rs만 삭제

3. Deployment란?

• stateless 앱을 배포하기 위해서 사용하는 가장 기본적인 컨트롤러
• ReplicaSet을 관리하여 앱 배포를 세밀하게 관리한다
• 단순 실행시켜야하는 pod를 유지하는것 뿐만 아니라 롤링 업데이트(Rolling Update) & Rolling Back 지원
• Rolling Update
  • pod 인스턴스를 점진적으로 새로운 것으로 업데이트하여 디플로이먼트 업데이트가 서비스 중단 없이 이루어 질 수 있도록 한다

Deployment Test

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

• delpoyment -> rsplicaSet -> pod 생성

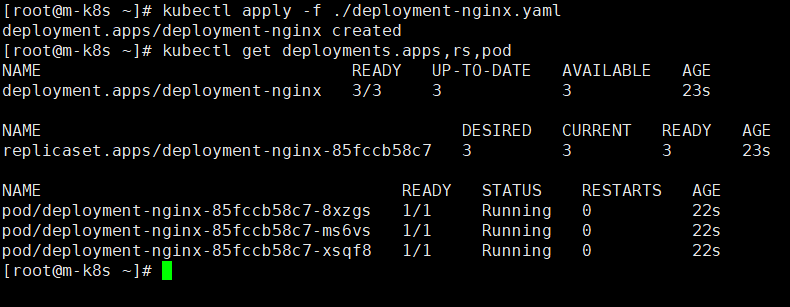

• # kubectl apply -f ./deployment-nginx.yaml
• # kubectl get deployments.apps,rs,pod

Rolling Update

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
        test: test_branch
    spec:
      containers:
      - name: webserver
        image: nginx:1.14
        ports:
        - containerPort: 80

• # kubectl apply -f ./deployment-nginx.yaml --record

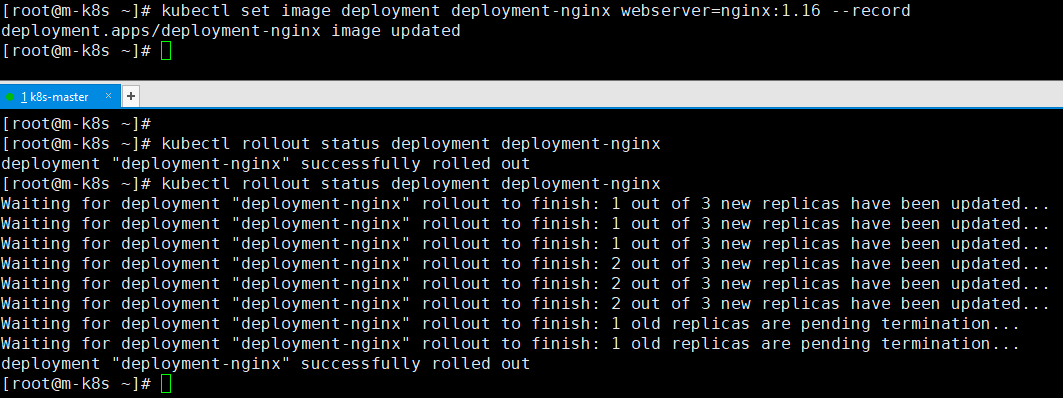

• # kubectl set image deployment deployment-nginx webserver=nginx:1.15 --record

• pod 버전 update 확인

• # kubectl rollout status deployment deployment-nginx
  • rolling update 동작확인
• # kubectl rollout pause deployment deployment-nginx
  • rolling update 중단
• # kubectl rollout status deployment deployment-nginx

  • rolling update 다시시작

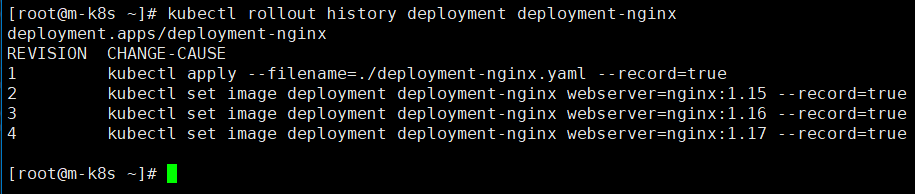

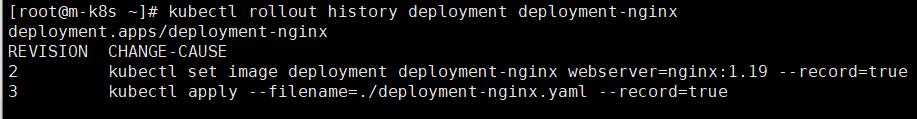

• # kubectl rollout history deployment deployment-nginx
  • rolling update history 확인
    • default값은 최대 10개

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nginx
  kubernetes.io/change-cause: version 1.14
spec:
  progressDeadlineSeconds: 600
  revisionHistoryLimit: 10
  strategy:
    rollingUpdate:
      maxSurge: 50%
      maxUnavailable: 25%
    type: RollingUpdatae
  replicas: 3
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      name: nginx-pod
      labels:
        app: webserver
        test: test_branch
    spec:
      containers:
      - name: webserver
        image: nginx:1.14
        ports:
        - containerPort: 80

Rolling update 전략	의미
progressDeadlineSeconds	deployment 진행 중 실패했을경우, 실패했을때까지의 대기시간(default: 600초)
revisionHistoryLimit	rolling update command history 저장 개수(default :10개)
maxSurge	업데이트 진행 중 최대로 생성할 수 있는 pod 수(default: 25%) 예시: maxSurge: 50% - 현재 replicas 3개 기준(1.5(50%) = 2) 3+2(반올림)--> 업데이트 중 최대 pod 5개까지 생성 가능
maxUnavailable	업데이트 진행 중 사용 할 수 없는 최대 pod 수(default: 25%) - 75% pod는 항상 가용중임을 의미

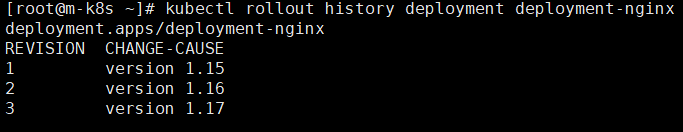

annotations:	annotations: kubernetes.io/change-cause: version 1.15 ... spec: containers: - name: webserver image: nginx:1.15
	annotations: kubernetes.io/change-cause: version 1.16 ... spec: containers: - name: webserver image: nginx:1.16
	annotations: kubernetes.io/change-cause: version 1.17 ... spec: containers: - name: webserver image: nginx:1.17
	- annotations를 추가하여 rollout history에 Change-cause 정보를 변경 할 수 있다 - Rolling update는 container의 이미지변경시에 적용된다

Rollback

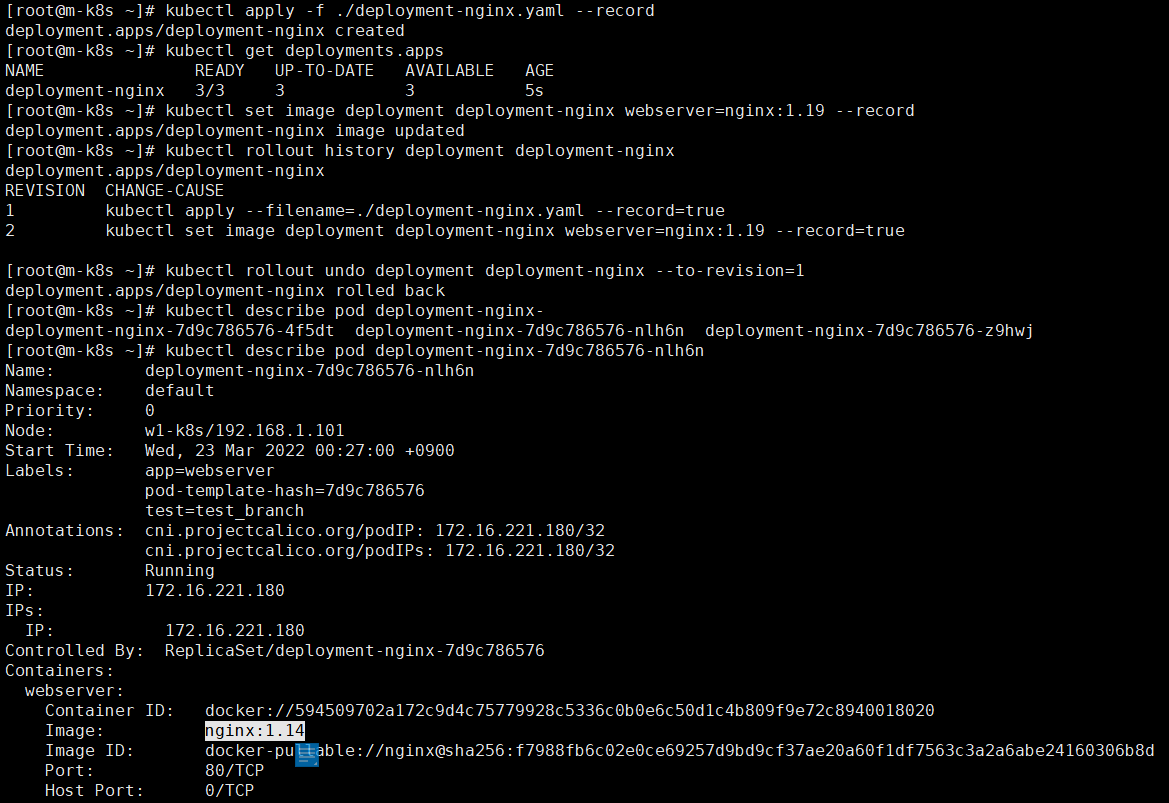

• # kubectl rollout undo deployment deployment-nginx --to-revision=1
  • --to-revision 생략시 바로 전단계로 rollback

• rollback 이후 rollout history의 1번이 삭제되고 3번으로 변경

4. DaemonSet이란?

• 전체 노드에서 Pod가 한 개씩 실행하도록 보장하는 컴포넌트
• 클러스터 전체 노드에 특정 Pod를 실행할 때 사용
• 클러스터에 노드가 추가되면 DaemonSet이 해당 노드에 Pod 실행
• 노드가 클러스터에서 빠지면 해당 노드의 Pod는 사라짐
• 사용 케이스
  • 로그수집기
  • 모니터링 에이전트

DaemonSet Test

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: daemonset-nginx
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
        test: test
    spec:
      containers:
      - name: nginx-container
        image: nginx
        ports:
        - containerPort: 80

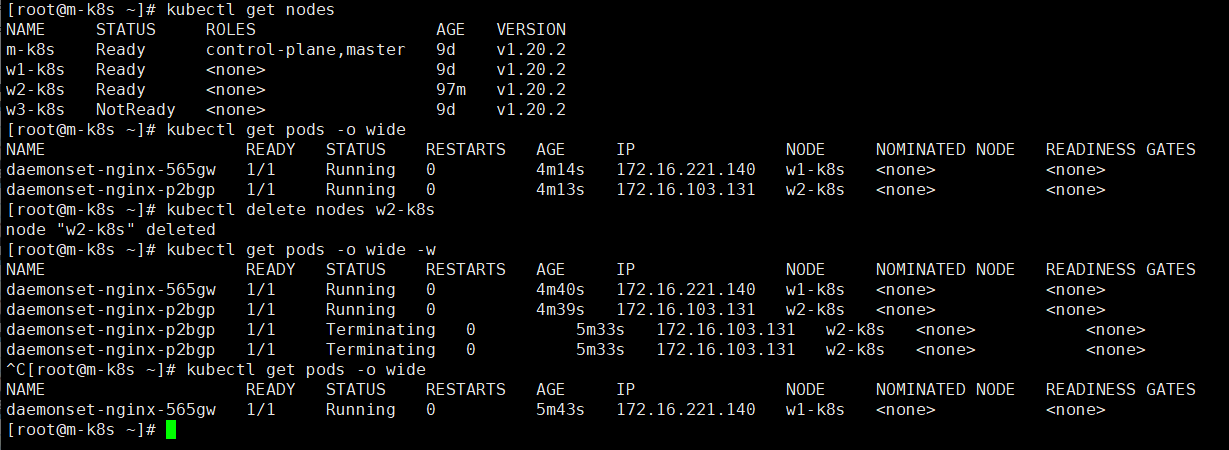

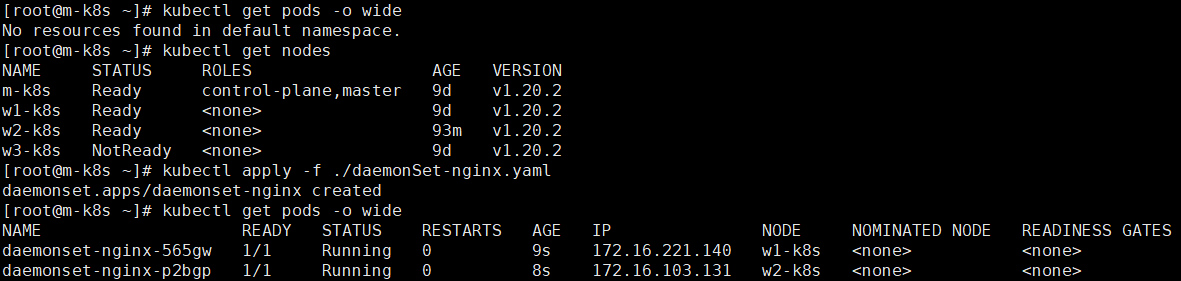

• 현재 Ready 중인 w1-k8s node와 w2-k8s node에 각각 1개의 pod가 생성된다

• # kubectl delete nodes w2-k8s
  • w2-k8s node 삭제
• 일정시간 경과 후 w2-k8s에서 구동중이던 daemonSet pod가 삭제됨을 확인

• 현재 w2-k8s node가 없는 상황 -> daemonSet pod는 w1-k8s에만 구동중이다

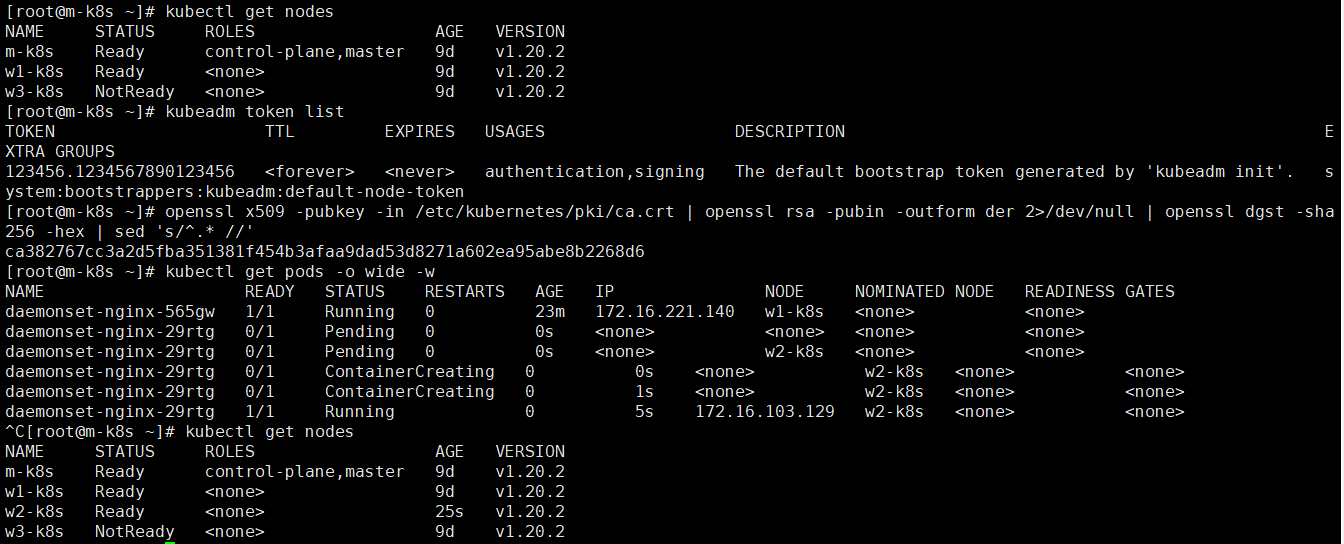

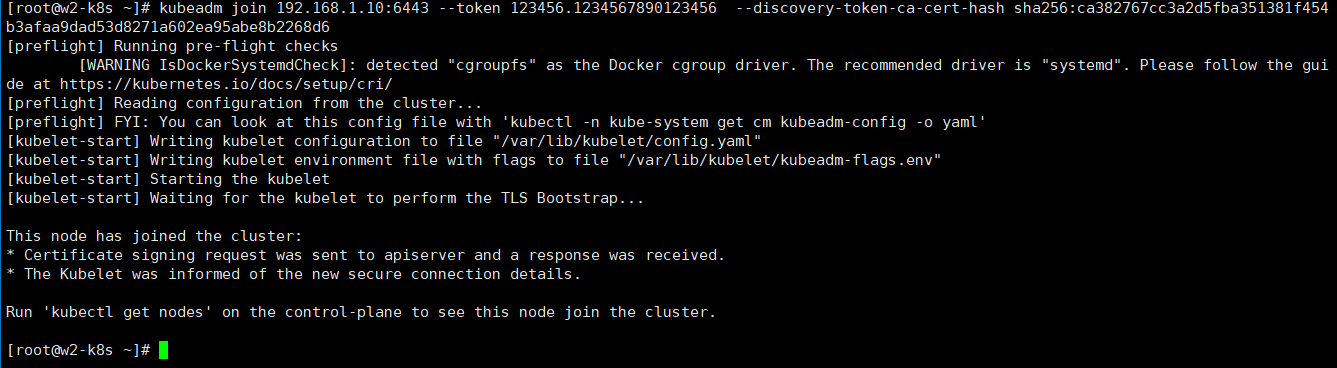

• w2-k8s node를 join하여 w2-k8s node에 daemonSet pod가 자동 생성됨을 확인해보자
  • 준비사항
    • api server ip/port
      • # kubectl config view | grep server
    • token
      • # kubeadmon token list로 확인
        • 만약 token 값이 없으면 생성한다.
          • # kubeadm token create --tth 시간
    • Hash값
      • # openssl x509 -pubkey -in /etc/kubernetes/pki/ca.crt | openssl rsa -pubin -outform der 2>/dev/null | openssl dgst -sha256 -hex | sed 's/^.* //'

• kubeadm join <Kubernetes API Server:PORT> --token <2. Token 값> --discovery-token-ca-cert-hash sha256: Hash 값
  • # kubeadm join 192.168.1.10:6443 --token 123456.1234567890123456  --discovery-token-ca-cert-hash sha256:ca382767cc3a2d5fba351381f454b3afaa9dad53d8271a602ea95abe8b2268d6

DaemonSet Rolling-Update

• # kubectl edit daemonsets.apps daemonset-nginx
  • edit를 통해서 container의 이미지 버전변경
• 기존에 구동중인 daemonSet Pod가 terminate -> Running됨을 확인
• Rollback
  • # kubectl rollout undo daemonset daemonset-nginx

StatefulSet이란?

• Pod의 상태를 유지해주는 역할을 하는 컴포넌트
  • 특정 데이터를 볼륨에 저장한 후 Pod를 재시작하였을때 해당 데이터를 유지할 수 있게 한다
• Pod 재시작 시 pod의 이름을 유지시킬 수 있다
• 여러 Pod 사이의 순서를 지정하여 실행되게 할 수 있다

StatefulSet test

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: statefulset-nginx
spec:
  replicas: 3
  serviceName: statefulset-nginx-service
#  podManagementPolicy: OrderedReady  순차적으로 pod 생성
#  podManagementPolicy: Parallel 병렬적으로 pod 생성
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx-pod
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx-container
        image: nginx
        ports:
        - containerPort: 80

•  scale out 수행 시
  • # kubectl scale statefulset statefulset-nginx --replicas=5

    • statefulset-nginx-3, statefulset-nginx-4가 생성
• scale in 수행 시
  • # kubectl scale statefulset statefulset-nginx --replicas=2
    • statefulset-nginx-2, statefulset-nginx-3, statefulset-nginx-4가 삭제

• # kubectl edit statefulsets.apps statefulset-nginx

  • rolling-update는 pod이름의 역순으로 Terminating -> Running 수행한다

• # kubectl rollout undo statefulset statefulset-nginx
  • rollback은 pod이름의 역순으로 Terminating -> Running 수행한다

Job이란?

• 실행된 후 종료해야하는 성격의 작업을 실행시킬 때 사용하는 컴포넌트
  • Batch 성 작업에 용이
    • 비정상 종료 -> 다시실행
    • 정상 종료 -> 완료

Job Test

apiVersion: batch/v1
kind: Job
metadata:
  name: job-test
spec:
#  completions: 5  //정상적으로 실행 종료되어야하는 pod 개수 지정
#  parallelism: 2  //동시에 수행되는 pod 개수 지정
#  activeDeadlineSeconds: 5  //정상적으로 종료되는 시간 지정
  template:
    spec:
      containers:
      - name: ubuntu-container
        image: ubuntu
        command: ["bash"]
        args:
        - "-c"
        - echo "job test"; sleep 50; echo "'end'"
      restartPolicy: Never # //비정상 종료시 pod를 재시작
 #     restartPolicy: OnFailure  //비정상 종료시 container를 재시작
 #  backoffLimit: 3  //restartPolicy가 OnFailure인 경우 3번까지 container를 재시작

• completed된 pod는 재시작되지 않고 Pod가 정상적으로 실행돼 종료됐음을 의미하는 Completed 상태가 된다

CronJob이란?

• Job을 시간을 기준으로 관리하는 컴포넌트
• CronJob Schedule

매월 1일 1시 15분에 수행
주중: 요일 = 1-5
주말: 요일 = 0,6

*/10 * * * * = 10분마다 한번씩 수행
* * 1,3,5,6 * * = 매월 1, 3, 5, 6일에 한번 수행

CronJob Test

apiVersion: batch/v1beta1
kind: CronJob
metadata:
  name: cronjob-test
spec:
  schedule: "14 * * * *"
  startingDeadlineSeconds: 500 //지정된 시간에 job이 실행되지 못한경우 설정한 시간까지 지나면 cronjob을 실행하지 않도록 지정
  # concurrencyPoilcy: Allow  //job 여러개를 동시에 실행(default)
  # concurrencyPoilcy: Forbid // job을 동시에 실행하지 않고 기다림(처음 실행된 작업이 끝난 후 실행)
  jobTemplate:
    spec:
      template:
        spec:
          containers:
          - name: ubuntu-container
            image: ubuntu
            command: ["bashs"]
            args:
            - "-c"
            - echo "job test"; sleep 3; echo "'end'"
          restartPolicy: Never
#    backoffLimit: 3

K8s namespaces

namespace

• 쿠버네티스 클러스터 하나를 여러 개 논리적인 단위로 나눠서 사용
• 용도에 따라 실행해야 하는 앱을 구분할 때 사용

namespace 조회

• # kubectl get ns
• # kubectl get pod -n kube-system
  • kube-system namespace내의 pod 조회

namespace 생성

• # kubectl get ns
• # kubectl create namespace namespace-test

• # kubectl create namespace test-ns --dry-run=client -o yaml > test-ns.yaml

생성한 네임스페이스에 pod 생성

• # kubectl create -f ./nginx.yaml -n test-ns

apiVersion: v1
kind: Pod
metadata:
  name: mypod
  namespace: test-ns
spec:
  containers:
  - image: nginx:1.14
    name: nginx
    ports:
     - containerPort: 80
     - containerPort: 443

yaml 파일에 namespace 등록

생성한 네임스페이스에 deployment 생성

• # kubectl create deployment nginx --image nginx -n office
• # kubectl get pod --namespace office

  • office네임스페이스의 pod 조회

네임스페이스 조회

• # kubectl get all --all-namespaces
• # kubectl get pods --all-namespaces

디폴트네임스페이스 변경

1) .kube/config 파일에서 default namespace변경

• ~/.kube/config 파일에 namespace 추가

2) config context 변경

• # kubectl config set-context test-ns@kubernetes --cluster=kubernetes --user=kubernetes-admin --namespace=test-ns
  • test-ns로 context 생성
• # kubectl config view
  • context 확인
• # kubectl config current-context
  • 현재 context 확인
• # kubectl config use-context test-ns@kubernetes
  • 현재 context switch

네임스페이스 삭제

• # kubectl delete ns office

  • 네임스페이스 하위의 리소스들도 전부 삭제된다.

사이트카 패턴

• 원래 사용려던 기본 컨테이너 기능 확장 또는 강화하는 용도의 컨테이너 추가
• 멀티컨테이너 형태로 구성
  • 웹서버 컨테이너
    • 로그를 파일로 남김
  • 로그 수집 컨테이너
    • 파일시스템에 쌓이는 로그를 수집하여 외부 로그수집기로 전송

앰배서더 패턴

• pod안에서 프록시 역할을 하는 컨테이너를 추가하는 패턴
• 멀티컨테이너 형태로 구성

  • 앱 컨테이너
    • 외부에 접근하는 경우 앰배서더 컨테이너를 통해서 연결되도록 설정
  • 앰베서더 컨테이너

    • 프록시 또는 로드밸런서 역할 수행

어댑터 패턴

• pod 외부로 노출되는 정보를 표준화하는 어댑터 컨테이너를 사용
• 멀티컨테이너 형태로 구성
  • 앱 컨테이너
    • Adapter 컨테이너가 전달한 정보를 가공하여 노출
  • 어댑터 컨테이너

    • 외부 모니터링 정보를 Adapter 컨테이너가가 받아서 앱 컨테이너에 전달
• 프로메테우스에서 사용하는 패턴

https://matthewpalmer.net/kubernetes-app-developer/articles/multi-container-pod-design-patterns.html
